Выключатель автоматический в литом корпусе ВА53-41К-335310-400А-1140AC-4000А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 Контактор N1000-000153 Legrand

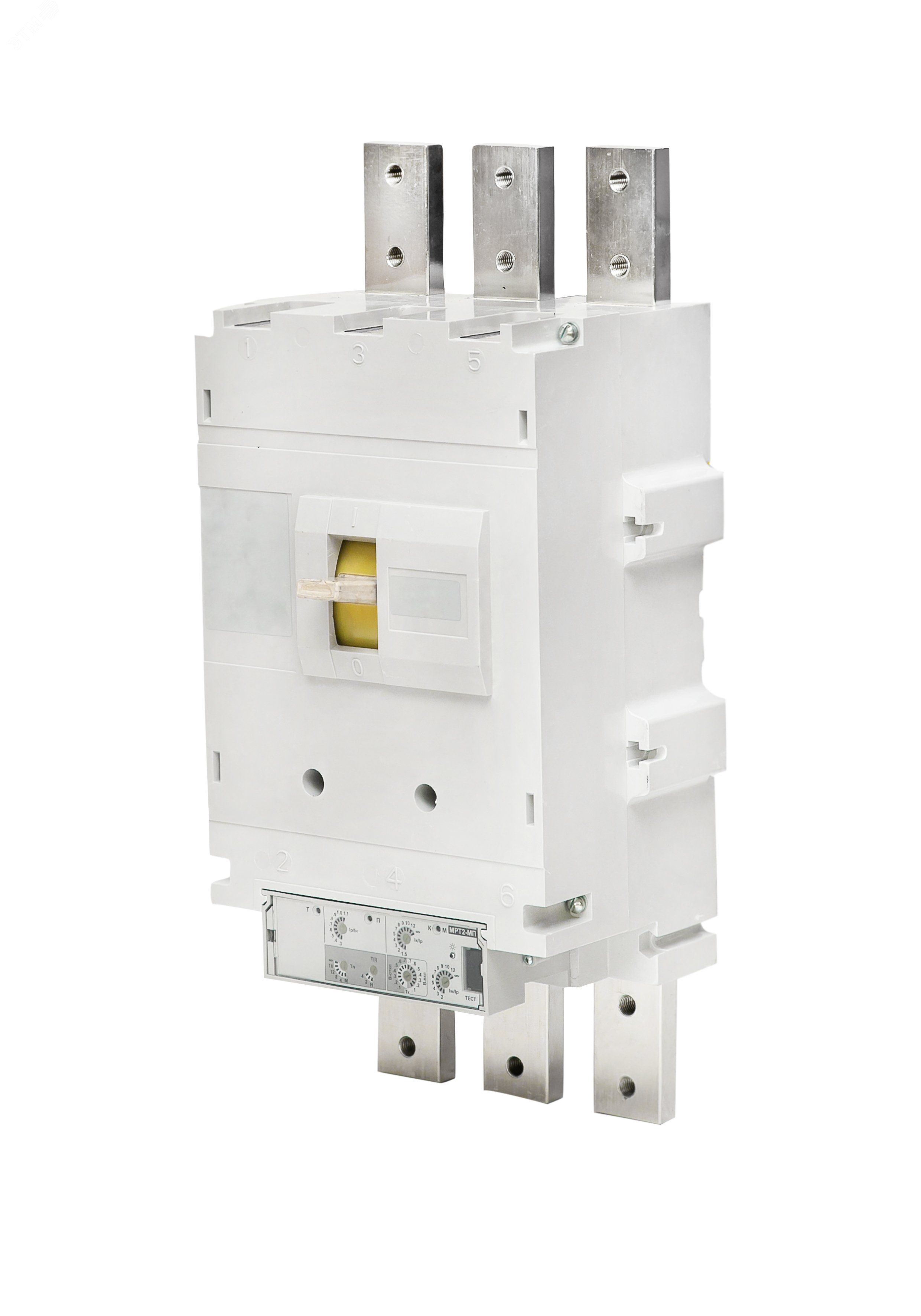

Автоматический выключатель ВА53-41К-335310-400А-1140AC-4000А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Этот выключатель рассчитан на работу в сетях до 1140 В переменного тока и подходит для установки в условиях умеренного и холодного климата. Артикул n1000-000153 относится к серии ВА53-41К, известной высокой надёжностью и длительной гарантией.

Назначение и область применения

Автоматический выключатель ВА53-41К-335310-400А-1140AC-4000А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 используется для защиты силовых цепей в промышленных объектах. Он обеспечивает отключение питания при аварийных ситуациях - коротком замыкании, перегрузке или значительном падении напряжения. Подходит для управления оборудованием с высокими токами: станками, конвейерами, насосными группами, распределительными щитами. Применяется в энергообъектах, металлургии, химической промышленности, на транспорте и в других местах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальное напряжение: до 1140 В переменного тока (50/60 Гц)
• Номинальный ток: 400 А
• Кратковременная отключающая способность: 4000 А
• Исполнение по климату: УХЛ3 - для работы при температуре от −40 C до +40 C
• Степень защиты корпуса: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Защита зажимов: IP00 - открытые контакты, требует установки в закрытый шкаф
• Количество полюсов: 3
• Тип расцепителей: тепловой и электромагнитный
• Контакты: 1 нормально замкнутый (1З), 2 нормально разомкнутых (2Р)
• Напряжение катушки управления: 110–240 В переменного тока

Совместимость и монтаж

Выключатель ВА53-41К-335310-400А-1140AC-4000А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Катушка управления работает от сети 110–240 В AC, что позволяет использовать её в большинстве промышленных систем. Обязательно устанавливать в защищённом электрошкафе из-за низкой степени защиты зажимов (IP00). Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 14255 по степени защиты IP20/IP00 и ГОСТ 15150 по климатическому исполнению УХЛ3. Производство проходит контроль по системе менеджмента качества ISO 9001. Все изделия подвергаются 100%-му выходному контролю перед отправкой. Конструкция обеспечивает безопасную эксплуатацию при условии соблюдения правил монтажа и обслуживания.

Преимущества

• Высокая коммутационная способность - 4000 А - позволяет отключать даже крупные короткие замыкания
• Гарантия 5 лет - подтверждена качеством материалов и жёстким контролем на всех этапах сборки
• Широкий диапазон напряжения катушки (110–240 В AC) - совместим с различными системами управления
• Климатическое исполнение УХЛ3 - устойчив к перепадам температур и повышенной влажности
• Чёткая механическая фиксация положения контактов - предотвращает самопроизвольное отключение

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - зажимы не защищены (IP00), риск поражения током
• Не рекомендован для использования в средах с агрессивными газами, паром или маслом - не имеет герметизации
• Не поддерживает функции дифференциальной защиты - для этого требуется дополнительный аппарат
• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• Требует регулярной проверки состояния контактов при интенсивной эксплуатации (>1000 операций в год)

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками
• Защита питающей линии конвейера на заводе по производству металлоконструкций
• Отключение основного контура насосной станции при просадке напряжения
• Комбинированный элемент в системе управления технологическим процессом с дистанционным управлением через катушку

Практические советы

• Перед установкой проверьте соответствие номинала (400 А) и тока короткого замыкания (4000 А) вашей сети - выбирайте выключатель с запасом по отключающей способности
• Используйте только подходящие по сечению кабели - для 400 А обычно требуется медный кабель 1×185 мм2 или более
• Обеспечьте доступ к выключателю для осмотра и обслуживания - он не является полностью герметичным
• При использовании с дистанционным управлением (катушка 110–240 В AC) убедитесь, что источник питания стабилен - скачки напряжения могут повредить катушку
• При первом включении после монтажа выполните тестовое отключение - проверьте плавность хода рычага и срабатывание защиты
