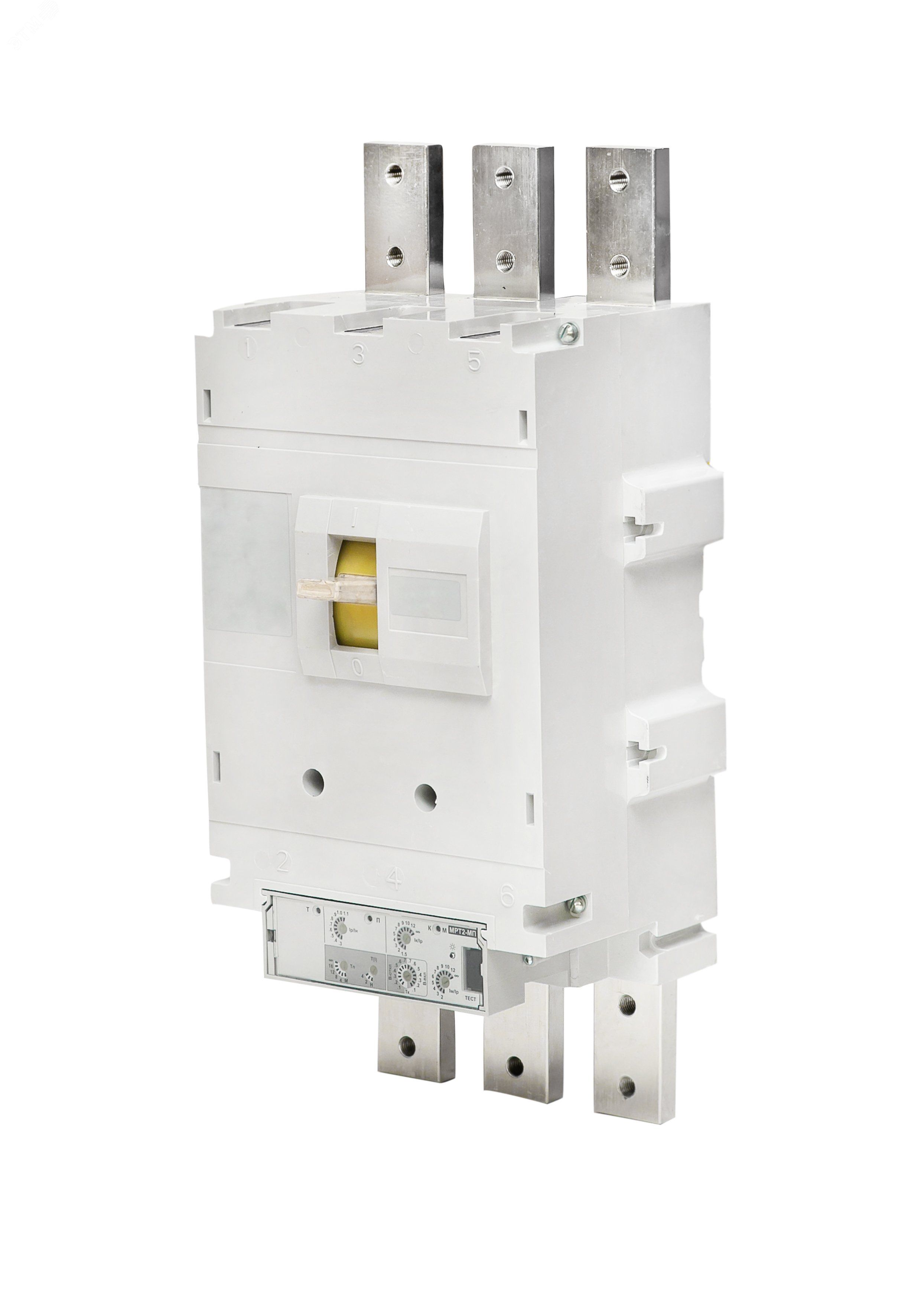

Выключатель автоматический в литом корпусе ВА53-41К-335310-630А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 Контактор N1000-000155 Legrand

Автоматический выключатель ВА53-41К-335310-630А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 предназначен для защиты электрооборудования от перегрузок и коротких замыканий в сетях до 1140 В переменного тока. Произведён компанией КОНТАКТОР(группа Legrand), этот выключатель рассчитан на работу в сложных условиях и подходит для промышленных объектов с высокими требованиями к надёжности.

Назначение и область применения

Выключатель ВА53-41К-335310-630А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 используется для коммутации и защиты электрических цепей в промышленных системах. Он отключает питание при аварийных ситуациях: коротком замыкании, значительном повышении тока или падении напряжения ниже допустимого уровня. Применяется в распределительных щитах, на входе оборудования, в цепях силовых установок, насосных станциях, конвейерах и других устройствах с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: до 1140 В переменного тока (50/60 Гц)
• Номинальный ток: 630 А
• Предельная отключающая способность: 6300 А
• Исполнение по климату: УХЛ3 - умеренный и холодный климат
• Степень защиты корпуса: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Защита зажимов: IP00 - открытые контакты требуют дополнительной изоляции при монтаже
• Количество полюсов: 3
• Тип расцепителей: тепловой + электромагнитный
• Подключение: верхнее и нижнее присоединение проводов

Совместимость и монтаж

Выключатель ВА53-41К совместим со штанговым механизмом управления и может устанавливаться в сборках типа МРТ1. Для монтажа требуется свободное место вокруг аппарата - минимум 50 мм с боков и сверху для теплоотвода. Подключение проводов выполняется через болтовые зажимы; рекомендуемые сечения жил - до 185 мм2 медных проводников. Обязательна проверка момента затяжки согласно руководству производителя. Напряжение питания для вспомогательных цепей (НР110–240 AC) обеспечивает управление устройством дистанционно или через блокировки.

Безопасность и стандарты

Выключатель ВА53-41К-335310-630А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 соответствует ГОСТ 14255 (IP20/IP00) и ГОСТ 15150 (климатическое исполнение УХЛ3). Конструкция прошла 100%-ый выходной контроль. Система менеджмента качества изготовителя сертифицирована по ISO 9001. Отказ от работы возможен при превышении предельных температур окружающей среды или при использовании вне указанных условий.

Преимущества

• Высокая отключающая способность (6300 А) позволяет защищать мощные системы даже при серьёзных КЗ
• Гарантия 5 лет - результат точного контроля качества на всех этапах производства
• Устойчивость к колебаниям сети и скачкам напряжения благодаря двойной защите (тепловой + магнитный расцепители)
• Конструктивная прочность и долговечность комплектующих обеспечивают стабильную работу в течение всего срока службы
• Удобство обслуживания: модульная система, возможность быстрой замены элементов

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование в сырых помещениях без кожуха или ящика
• Зажимы имеют степень защиты IP00 - нельзя использовать без закрытых щитов или защитных крышек
• Не предназначен для частых операций включения/выключения - не является аппаратом управления, только защиты
• Работает только в сетях переменного тока - не поддерживает постоянный ток

Примеры использования

• Главный ввод в промышленный цех с оборудованием суммарной мощностью более 400 кВт
• Щитовая на насосной станции с трёхфазными двигателями 400–500 кВт
• Распределительный пункт на заводе с высокой плотностью нагрузки
• Цепи питания печей, прессов, литейных машин

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - при малом сечении возможен перегрев
• Обеспечьте достаточное охлаждение: не располагайте рядом с источниками тепла
• При работе в местах с повышенной вибрацией используйте антивибрационные прокладки
• Для удаленного управления подключите вспомогательные контакты (1З2Р) к сигнализационной цепи
• Проверяйте момент затяжки зажимов регулярно - особенно после первых нескольких включений
• Этот выключатель ВА53-41К не заменяет рубильник - он не предназначен для частого ручного отключения под нагрузкой
