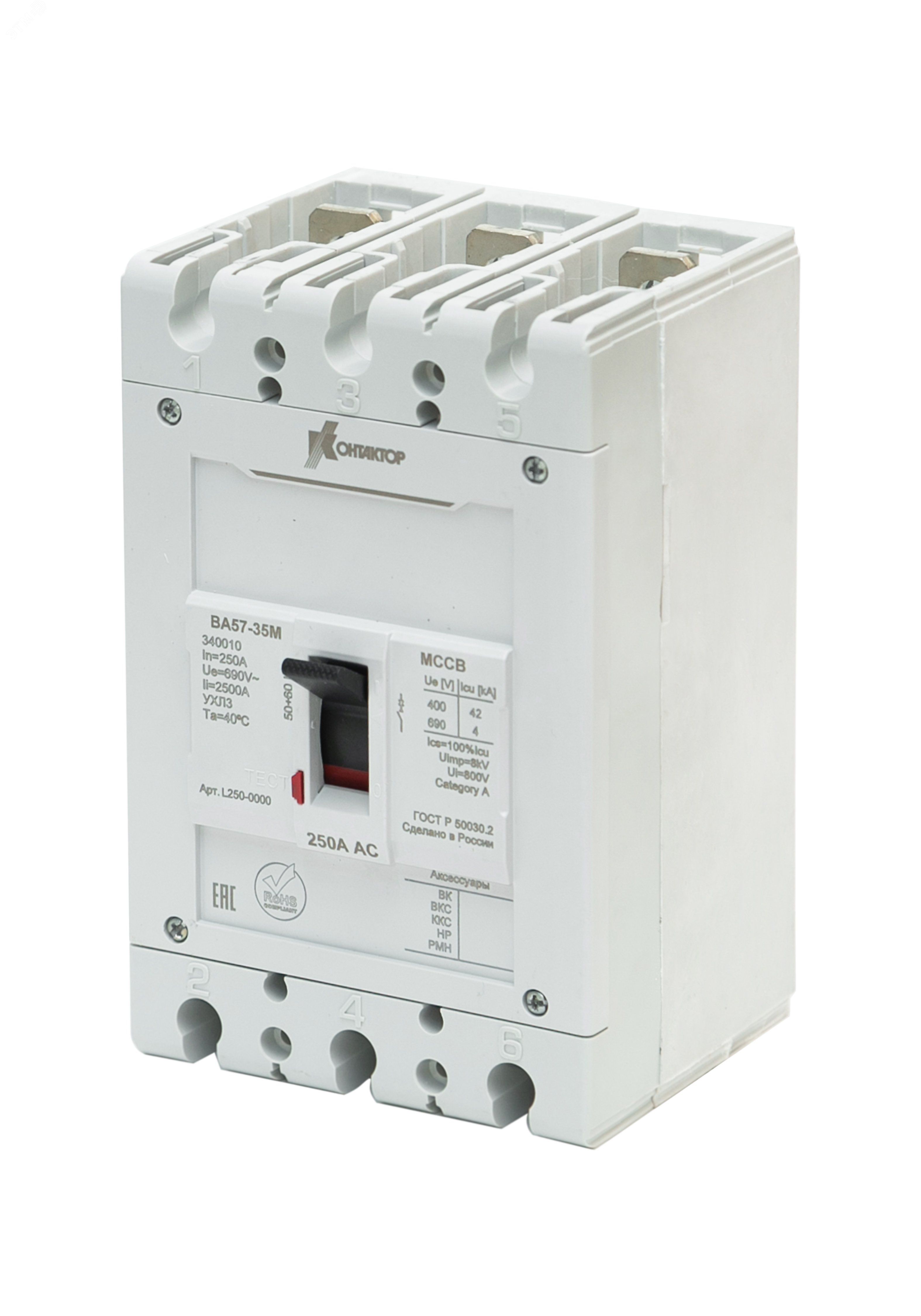

Автоматический выключатель ВА57-35М-340010-160А-2000А, 690АС, УХЛ3 — трёхполюсный коммутационный аппарат с тепловым и электромагнитным расцепителем, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Выполнен в литом корпусе, рассчитан на работу в промышленных условиях, соответствует требованиям программы импортозамещения. Бренд Контактор Ульяновск, артикул l250-0202.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010-160А-2000А, 690АС, УХЛ3 предназначен для защиты силовых цепей переменного тока напряжением до 690 В. Применяется в промышленном оборудовании, системах энергообеспечения, на объектах ЖКХ, агропромышленного комплекса и коммерческой недвижимости. Подходит для установки в щитовые устройства с жестким монтажом на плату. Не предназначен для бытовых условий из-за высоких рабочих параметров и отсутствия защиты от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА — способен безопасно отключить сверхтоки при серьёзных авариях
• Тип расцепителя: сочетание теплового (для перегрузок) и электромагнитного (для коротких замыканий)
• Уставка электромагнитного расцепления (Im): 2000 А — срабатывает при токе в 12,5 раз выше номинала
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Подключение силовой цепи: болтовое — требует предварительной подготовки проводов и затяжки клемм
• Привод: ручной рычаг — управление вручную, без автоматического привода
• Степень защиты: IP00 — нет защиты от пыли и воды, требуется установка в закрытый щит
• Исполнение: стационарное — не предусматривает съёмные модули или втычные контакты
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допустима повышенная влажность

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010-160А-2000А, 690АС, УХЛ3 монтируется исключительно на монтажную плату. Для надёжной фиксации используются четыре крепёжных отверстия на нижней части корпуса. Подключение проводов осуществляется через болтовые зажимы — необходимо соблюдать момент затяжки, указанный в документации производителя. Отсутствие втычных элементов и мотор-приводов делает невозможным удалённое или автоматическое управление. Нельзя устанавливать в открытых помещениях — из-за IP00 требуется герметичный щит класса защиты не ниже IP54.

Безопасность и стандарты

Автоматический выключатель ВА57-35М-340010-160А-2000А, 690АС, УХЛ3 соответствует ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает защиту от перегрузок и коротких замыканий в соответствии с классом отключения B/C/D (по уставкам). Сертифицирован для работы в электроустановках до 1000 В. Все материалы корпуса — самозатухающие, соответствуют нормам пожаробезопасности.

Преимущества

• Высокая отключающая способность — 100 кА позволяет применять в сетях с большими токами КЗ, типичных для промышленных объектов
• Жёсткая механическая конструкция — корпус из литой композитной массы обеспечивает долговечность даже при частых операциях включения/выключения
• Российское производство — совместим с государственной программой импортозамещения, доступен в любых регионах РФ без таможенных задержек
• Гибкость в настройке — уставка магнитного расцепителя 2000 А оптимальна для защиты мощных двигателей и преобразователей частоты

Ограничения применения

• Не подходит для установки вне щита — степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Нет возможности дистанционного управления — отсутствуют аксессуары типа мотор-привода или дистанционного отключения
• Не используется в цепях постоянного тока — только для переменного тока 50–60 Гц
• Требуется точный подбор сечения кабеля — при токе 160 А рекомендовано сечение не менее 50 мм² медного провода
• Недоступна регулировка уставок — значения теплового и магнитного расцепителей фиксированы и не изменяемы пользователем

Примеры использования

• Защита главного входа в промышленный цех с двигателями мощностью до 100 кВт
• Щитовая распределительной подстанции на заводе с питанием 690 В
• Коммутация питания конвейерной линии в пищевой промышленности
• Вводной автомат в распределительном щите торгового центра

Практические советы

• При монтаже используйте дин-рейку или металлическую плату с достаточной жёсткостью — вибрации могут ослабить контакт
• Обязательно проверьте момент затяжки болтов — слабый контакт вызывает нагрев, перегрев — выход из строя
• Выбирайте кабель с запасом по току: для 160 А лучше брать 70 мм², особенно при длительной нагрузке
• Не устанавливайте рядом с источниками тепла — температура вокруг аппарата влияет на срабатывание теплового расцепителя
• Проверяйте соответствие уставки 2000 А нагрузке оборудования — слишком низкий порог вызовет ложные отключения, слишком высокий — риск повреждения
• При замене аналога — всегда сверяйтесь с артикулом l250-0202, так как другие модели серии имеют другую отключающую способность
