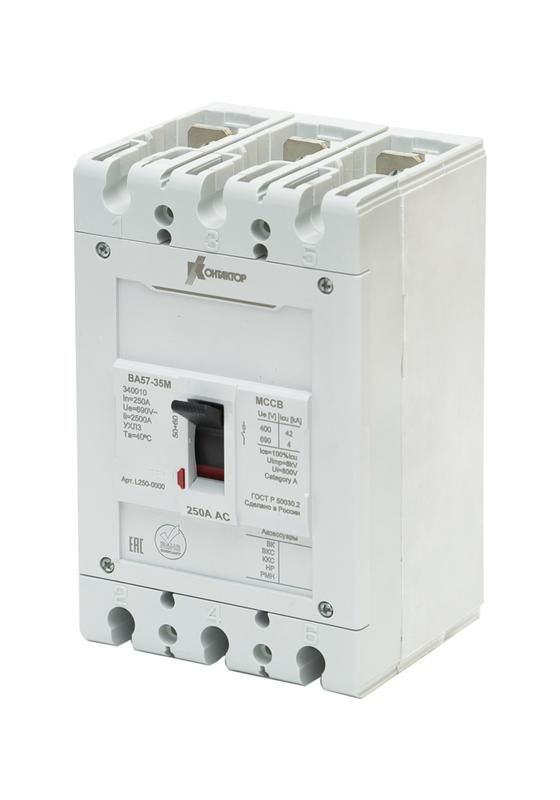

Автоматический выключатель ВА57-35М-340010-160А-690АС-1600А-УХЛ3 - трёхполюсный аппарат с номинальным током 160 А и отключающей способностью 100 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Выполнен в литом корпусе, рассчитан на работу в условиях повышенной влажности и температурных колебаний (климатическое исполнение УХЛ3). Применяется в промышленных установках, где требуется надёжная защита мощных нагрузок. Бренд КОНТАКТОР (Legrand), артикул l250-0203.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010-160А-690АС-1600А-УХЛ3 предназначен для защиты сетей переменного тока напряжением до 690 В от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Подходит для использования в промышленном оборудовании, распределительных щитах, системах электрообеспечения объектов ЖКХ, агропромышленного комплекса и коммерческой недвижимости. Монтируется на монтажную плату, поэтому часто встречается в сборочных панелях и ящиках с жесткой фиксацией.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 160 А
• Число полюсов: 3
• Номинальная отключающая способность: 100 кА
• Род тока: переменный (AC)
• Тип расцепителей: тепловой + электромагнитный
• Уставка магнитного расцепления (Im): 1600 А (кратно номинальному току в 10 раз)
• Способ монтажа: на монтажную плиту (фиксация болтами через отверстия в основании)
• Подключение силовых контактов: болтовое
• Степень защиты: IP00 - без внешней защиты от пыли и воды
• Исполнение: стационарное
• Привод: ручной рычаг
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, допускает высокую влажность

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010-160А-690АС-1600А-УХЛ3 устанавливается исключительно на монтажную плату - он не имеет DIN-рейки. Для монтажа требуются отверстия в панели соответствующего размера, а также болты M8 для крепления. Нельзя использовать в открытых щитах без бокового или лицевого кожуха из-за отсутствия степени защиты (IP00). Соединение проводов осуществляется только болтовым зажимом - гильзы и наконечники рекомендованы для многожильных кабелей. Обязательна проверка момента затяжки болтов согласно документации производителя - пере- или недо-затяжка снижают срок службы контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2–2010 (IEC 60947-2) для . Отключающая способность 100 кА обеспечивает безопасную работу даже при серьёзных аварийных режимах. Тепловой расцепитель реагирует на долговременные перегрузки, электромагнитный - на внезапные скачки тока (например, при старте двигателей). Уставка Im = 1600 А позволяет избежать ложных срабатываний при пусковых токах оборудования, но требует точного расчета нагрузки.

Преимущества

• Высокая отключающая способность (100 кА) - выше среднего уровня для аналогичных моделей, что важно для крупных промышленных объектов
• Жёсткая механическая конструкция - устойчив к вибрациям, характерным для заводского оборудования
• Производство в РФ - соответствие программе импортозамещения, доступность запчастей и сервиса
• Готовый комплект расцепителей - не требует доработки для базовой защиты
• Условия эксплуатации УХЛ3 позволяют работать в холодных помещениях и на открытом воздухе при условии герметизации щита

Ограничения применения

• Не используется в местах с возможным попаданием пыли, влаги или жидкостей - степень защиты IP00 делает аппарат уязвимым без внешней защиты
• Запрещён монтаж на DIN-рейку - необходимо заранее проектировать место установки на плате
• Фиксированная уставка магнитного расцепления (1600 А); нельзя изменить - не подходит для нагрузок с переменными пусковыми токами
• Не совместим с мотор-приводами, удалённым управлением или сигнализацией - эти опции не предусмотрены в данной модели
• Не предназначен для работы на постоянном токе - указано только переменное напряжение

Примеры использования

• Защита главного входа в распределительный щит цеха с двигателями мощностью до 100 кВт
• Щит питания конвейерной линии на пищевом предприятии
• Центральный автомат в распределительной камере насосной станции ЖКХ
• Обеспечение безопасности группы трансформаторов в малой подстанции

Практические советы

• Перед установкой проверьте посадочные отверстия на плате - они должны точно соответствовать форме корпуса ВА57-35М
• Используйте термостойкие клеммы и медные наконечники для многожильных проводов - предотвращают нагрев и окисление
• Обязательно закрывайте аппарат в металлический или пластиковый щит с классом защиты минимум IP54 - иначе риск поражения током и выхода из строя слишком велик
• Проверяйте момент затяжки болтов: обычно 1,5–2,0 Нм; используйте динамометрический ключ
• При использовании в зимних условиях - следите за конденсатом внутри щита, особенно после прогрева оборудования
• Не путайте этот вариант с другими сериями ВА57 - модель с UHL3 и 100 кА отличается от более распространённых версий с 42 кА
