Выключатель автоматический ВА57-35-370010-160А-500-690AC-УХЛ3| 303998 | КЭАЗ

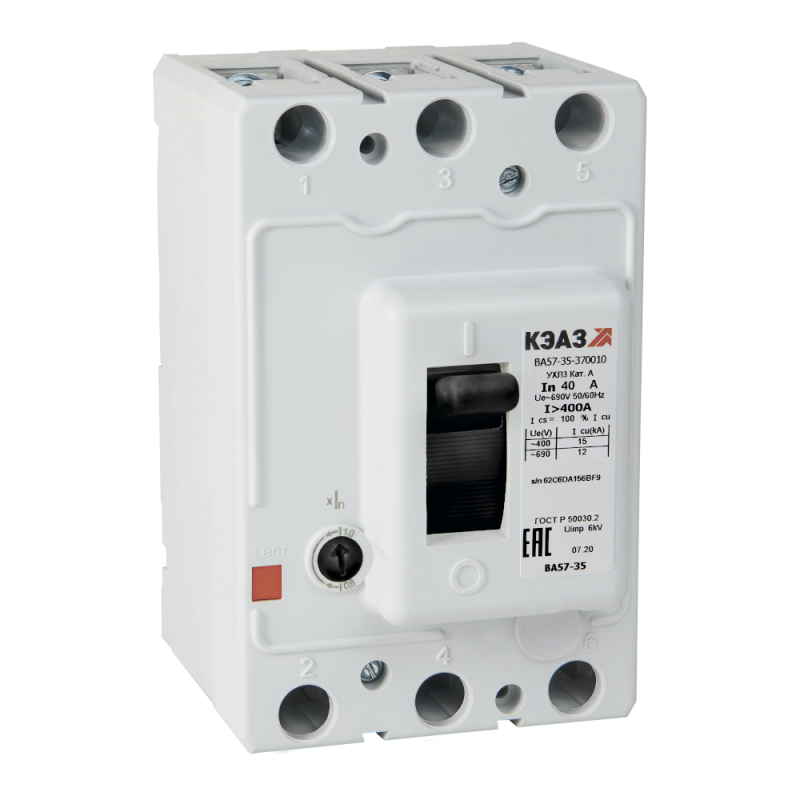

Автоматический выключатель ВА57-35-370010 160А 500-690AC УХЛ3 КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Применяется в промышленных установках с напряжением до 690 В переменного тока.

Назначение и область применения

Выключатель ВА57-35-370010 160А 500-690AC УХЛ3 КЭАЗ используется для защиты электрических сетей от сверхтоков: перегрузок и коротких замыканий. Также он обеспечивает отключение при недопустимом падении напряжения. Подходит для редких ручных включений и отключений нагрузки. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других мощных потребителях переменного тока.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальное напряжение: до 690 В переменного тока (50/60 Гц); до 440 В постоянного тока
• Номинальная отключающая способность: 44 кА - способен безопасно отключить максимальный ток короткого замыкания этой величины
• Диапазон настройки защиты от перегрузки: 125–160 А - можно выставить порог срабатывания в этом интервале под реальную нагрузку
• Диапазон регулировки срабатывания КЗ: 500 А - минимальный ток, при котором сработает мгновенная защита от короткого замыкания
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды
• Тип конструкции: стационарный, в литом корпусе
• Привод: ручной рычаг
• Подключение: винтовые зажимы
• Вспомогательные контакты: отсутствуют
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, в условиях повышенной влажности

Совместимость и монтаж

Выключатель ВА57-35-370010 160А 500-690AC УХЛ3 КЭАЗ монтируется на монтажную плату. Для установки требуется закрепление болтами через отверстия в основании аппарата. Подключение проводов осуществляется исключительно через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния или удалённое управление. Монтаж допускается только в сухих, хорошо вентилируемых шкафах с температурой от −25C до +40C.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, магнитную - против коротких замыканий. Конструкция из литого корпуса предотвращает распространение дуги и повышает механическую прочность. Наличие фиксированного положения «вкл./выкл.» позволяет однозначно определить состояние аппарата.

Преимущества

• Высокая отключающая способность (44 кА) - надёжно работает даже при серьёзных аварийных режимах
• Широкий диапазон настройки защиты от перегрузки (125–160 А) - точная адаптация под конкретную нагрузку
• Устойчивость к колебаниям напряжения - срабатывает при недопустимом снижении напряжения, защищая оборудование
• Изделие в литом корпусе - долговечность, герметичность, устойчивость к внешним воздействиям внутри шкафа
• Климатическое исполнение УХЛ3 - подходит для эксплуатации в большинстве промышленных помещений России и стран СНГ

Ограничения применения

• Не предназначен для частых операций включения/отключения - применяется только для редких коммутаций
• IP20 - запрещено использование во влажных, пыльных или открытых местах; требует установки в закрытый шкаф
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию или блокировки
• Максимальное напряжение 690 В - не подходит для высоковольтных сетей выше этого значения
• Только стационарный монтаж - не предусматривается возможность перемещения или быстрого демонтажа

Примеры использования

• Защита двигателя 110 кВт на конвейере с питанием 690 В
• Щит питания группы насосов в водопроводной станции
• Распределительный щит цеха с тремя крупными станками
• Цепь нагревательных элементов в термической печи

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - ток перегрузки должен быть установлен ближе к рабочему току оборудования, но не выше 160 А
• При подключении используйте жилы с подходящим сечением - для 160 А рекомендовано минимум 50 мм2 медного провода
• Обязательно затягивайте винтовые зажимы с усилием, указанным в документации - слабый контакт вызывает перегрев
• Учитывайте посадочные габариты - устройство требует свободного места вокруг для теплоотвода и обслуживания
• Если нужна сигнализация состояния - выбирайте модификацию с вспомогательными контактами, так как эта версия их не имеет
