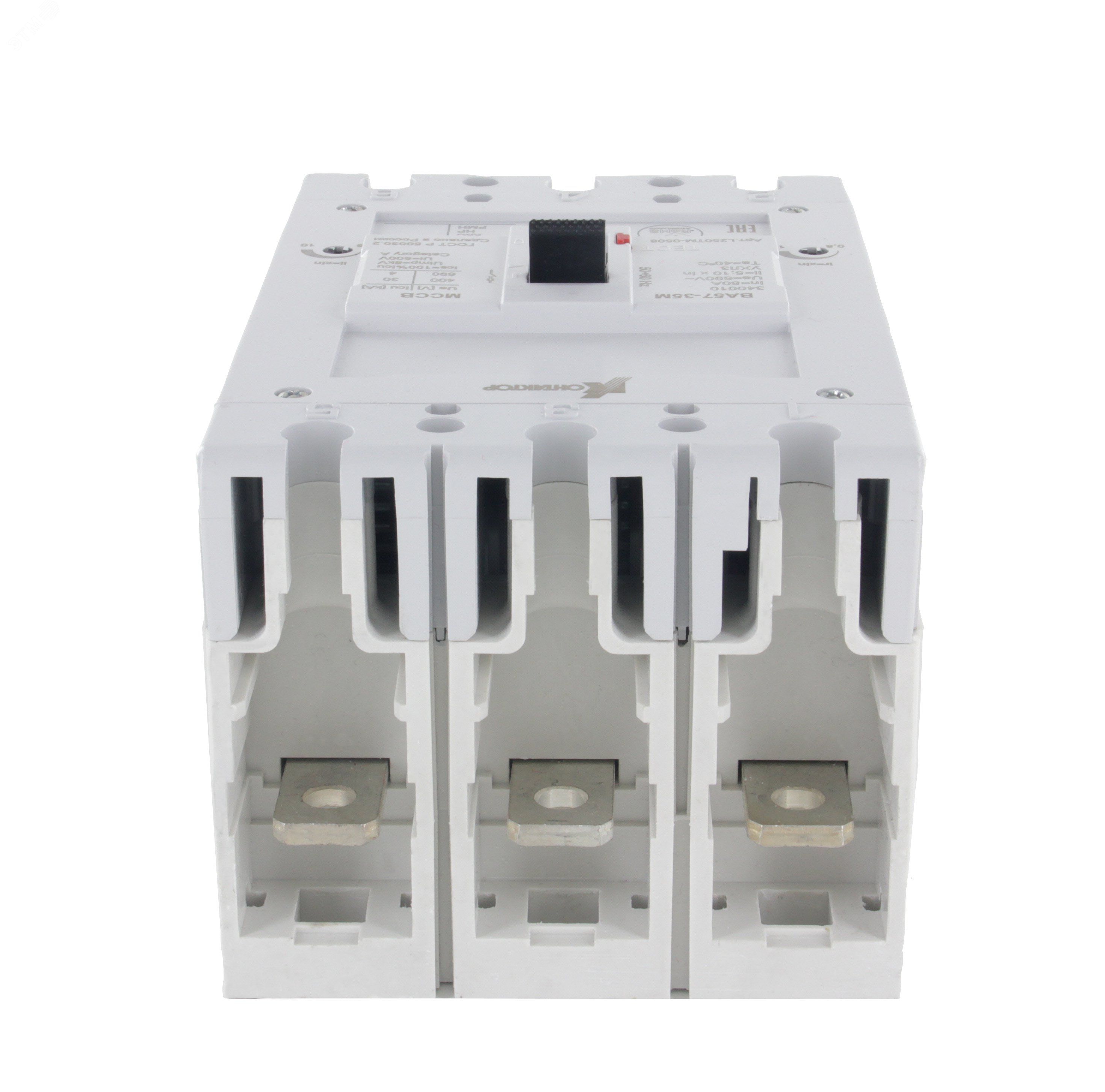

Выключатель автоматический в литом корпусе ВА57-35М-340010-Р125А-690АС-625/1250А-УХЛ3 Контактор L250TM-0305 Legrand

Автоматический выключатель ВА57-35М-340010-Р125-625/1250 - это надёжная защита цепей переменного тока в промышленных и инфраструктурных объектах. Выполнен в литом корпусе, рассчитан на ток до 1250 А, имеет отключающую способность до 42 кА и соответствует требованиям для работы в условиях УХЛ3. Продукт серийно выпускается компанией Контактор Ульяновск и предназначен для замены аналогичных решений в рамках программы импортозамещения.

Назначение и область применения

Автоматический выключатель ВА57-35М используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных предприятий, объектов ЖКХ, агропромышленных комплексов, коммерческих зданий и энергообъектов. Версия с маркировкой 625/1250А работает на переменном токе напряжением до 690 В. Наличие исполнения УХЛ3 позволяет применять его в регионах с умеренным и холодным климатом, включая неотапливаемые помещения.

Технические характеристики

• Номинальный ток: 1250 А
• Отключающая способность: до 42 кА
• Номинальное напряжение: до 690 В переменного тока
• Исполнение: УХЛ3 - для эксплуатации при температуре от −40 C до +40 C
• Конструкция: литой корпус, трёхполюсное исполнение
• Тип расцепления: тепловое и электромагнитное
• Степень защиты: IP20 (по умолчанию, без дополнительных элементов)

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010-Р125-625/1250 совместим с аксессуарами, которые можно смонтировать самостоятельно: модули дополнительных контактов (НР, РМН), дистанционного управления (ДК), втычные устройства переднего и заднего присоединения, мотор-приводы и поворотные рукоятки. Для подключения используются болтовые зажимы. Рекомендуется соблюдать момент затяжки, указанный в руководстве по эксплуатации. Монтаж допускается только на DIN-рейке 35 мм. Обязательно проверьте соответствие сечения провода и класса жилы - для 1250 А требуется медный провод сечением не менее 185–240 мм2.

Безопасность и стандарты

Автоматический выключатель ВА57-35М соответствует ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу при высоких токах короткого замыкания благодаря гашению дуги внутри литого корпуса. Все материалы устойчивы к возгоранию и соответствуют нормам пожарной безопасности.

Преимущества

• Высокая отключающая способность (до 42 кА) - подходит для сетей с большими токами КЗ
• Гибкая система доукомплектования - можно адаптировать под задачи без замены всего аппарата
• Производство в России - гарантия доступности запчастей и сервиса, соответствие программе импортозамещения
• Устойчивость к климатическим условиям УХЛ3 - надёжная работа даже в сырых и холодных средах
• Простота обслуживания - доступ к контактам и механизмам через снятую крышку

Ограничения применения

• Не предназначена для работы на постоянном токе - данная модель рассчитана исключительно на переменный ток 50/60 Гц
• Степень защиты IP20 требует установки в закрытых шкафах; открытый монтаж невозможен без дополнительных кожухов
• Нельзя использовать в средах с повышенной концентрацией взрывоопасных газов или пыли - не имеет взрывозащиты
• Отсутствует регулировка уставок в базовой комплектации - для точной настройки нужна доработка или другая модификация

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового оборудования на заводе по переработке пищевых продуктов
• Щитовая автоматика в многоэтажном жилом доме с автономными системами отопления
• Распределительный пункт на объекте ЖКХ с мощными насосными станциями

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки был ниже 1250 А - не более 80% от максимального значения для долговечности
• При использовании встык с другими аппаратами убедитесь, что расстояние между фазами соответствует требованиям по изоляции
• Для частого включения/выключения рекомендуется установить поворотную рукоятку - снижает риск механического износа
• При необходимости дистанционного управления используйте модуль ДК - он не влияет на основную защитную функцию
• Обязательно сохраняйте документацию - она содержит таблицы соответствия сечений проводов и моменты затяжки клемм
