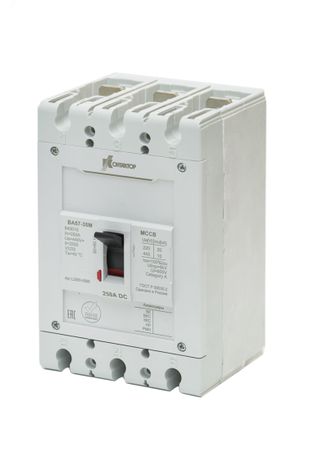

Выключатель автоматический ВА57-35М-640010-125А-440DC-1250А-УХЛ3 | L250D-0305 Контактор (Legrand)

Автоматический выключатель ВА57-35М-640010 125А 1250А от бренда КОНТАКТОР(группа Legrand) предназначен для защиты цепей постоянного и переменного тока от перегрузок и коротких замыканий. Этот аппарат сочетает высокую отключающую способность, модульную гибкость и надёжность в условиях промышленной эксплуатации, особенно там, где важна совместимость с системами управления и требованиями импортозамещения.

Назначение и область применения

Выключатель ВА57-35М-640010 125А 1250А используется для защиты электрооборудования в сетях постоянного тока до 440 В и переменного тока до 690 В. Он рассчитан на максимальный рабочий ток 125 А и предельную отключающую способность 1250 А. Применяется в промышленных установках, транспортной инфраструктуре, альтернативной энергетике (например, солнечные , системы хранения энергии), дата-центрах, а также в объектах ЖКХ и коммерческой недвижимости. Особенно эффективен там, где требуется точная защита и возможность доработки аппарата внешними компонентами.

Технические характеристики

• Номинальный ток: 125 А
• Отключающая способность: 1250 А (для постоянного тока 440 В DC)
• Категория применения: AC/DC
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Исполнение: УХЛ3 - предназначена для работы при температуре от −40 C до +40 C, во влажном и запылённом воздухе
• Количество полюсов: 4
• Установленная расцепляющая характеристика: C (реагирует на кратковременные перегрузки, типична для двигателей и оборудования с пусковыми токами)
• Электромеханическая износостойкость: ≥ 8000 операций включения/выключения

Совместимость и монтаж

Выключатель ВА57-35М-640010 125А 1250А имеет универсальную конструкцию, позволяющую легко интегрировать его в шкафы управления. Поддерживает два типа присоединения проводов - переднее и заднее - благодаря возможностям доукомплектации. Для монтажа используются DIN-рейки шириной 35 мм. Обязательно соблюдайте рекомендованное усилие затяжки контактных зажимов (не более 2 Нм), чтобы избежать деформации пластиков. Все аксессуары (блокировки, сигнализация, мотор-приводы) устанавливаются самостоятельно после основного монтажа. Перед подключением проверьте соответствие напряжения сети заявленным значениям (до 440 В DC / 690 В AC).

Безопасность и стандарты

Автоматический выключатель соответствует ГОСТ Р 50030.2–2010 (IEC 60947-2) для аппаратов низкого напряжения. Сертифицирован для применения в Российской Федерации и допущен к использованию в рамках государственной программы импортозамещения. Конструкция обеспечивает безопасную работу даже при аварийных режимах благодаря гарантированному отключению при токах выше 1250 А. Отключение происходит механически - без зависимости от внешних источников питания.

Преимущества

• Поддержка как переменного, так и постоянного тока - один аппарат решает задачи в двух средах
• Готовность к модификации через установленные места для аксессуаров (НР, РМН, ДК, мотор-приводы)
• Высокая степень защиты IP67 позволяет использовать в сырых, пыльных и открытых помещениях
• Производство в РФ - гарантия доступности запчастей и сервиса
• Чёткий визуальный индикатор положения контактов («ON/OFF») и кнопка принудительного отключения

Ограничения применения

• Не для частотных преобразователей без фильтров - повышенные гармоники снижают срок службы контактов
• Запрещается использование вне диапазона температур UHL3 (−40…+40 C)
• Не следует применять в местах с постоянными ударными нагрузками или вибрацией свыше 0,5g без дополнительной демпферизации
• Номинальный ток 125 А нельзя превышать длительно - даже кратковременная перегрузка выше 160 А требует немедленного отключения

Примеры использования

• Защита массива светодиодных осветителей в дата-центре на постоянном токе 440 В
• Отключение зарядных станций электрокаров в зимний период
• Щитовая защита насосных групп на теплотрассах в регионах с суровым климатом
• Цепи управления конвейерами на пищевых производствах с частыми мойками

Практические советы

• Перед первым включением проверьте целостность механизма - рычаг должен двигаться свободно без заклинивания
• Для долгой службы используйте только медные жилы с площадью сечения 16–70 мм2; алюминий не допускается
• Если планируете установить мотор-привод - выбирайте модель с аналогичным классом защиты IP67
• Обращайте внимание на номер партии и сертификат - изделия серии ВА57-35 М имеют уникальную маркировку на корпусе
• При необходимости замены - всегда используйте оригинальные аксессуары от того же производителя, чтобы сохранить сертификацию устройства
