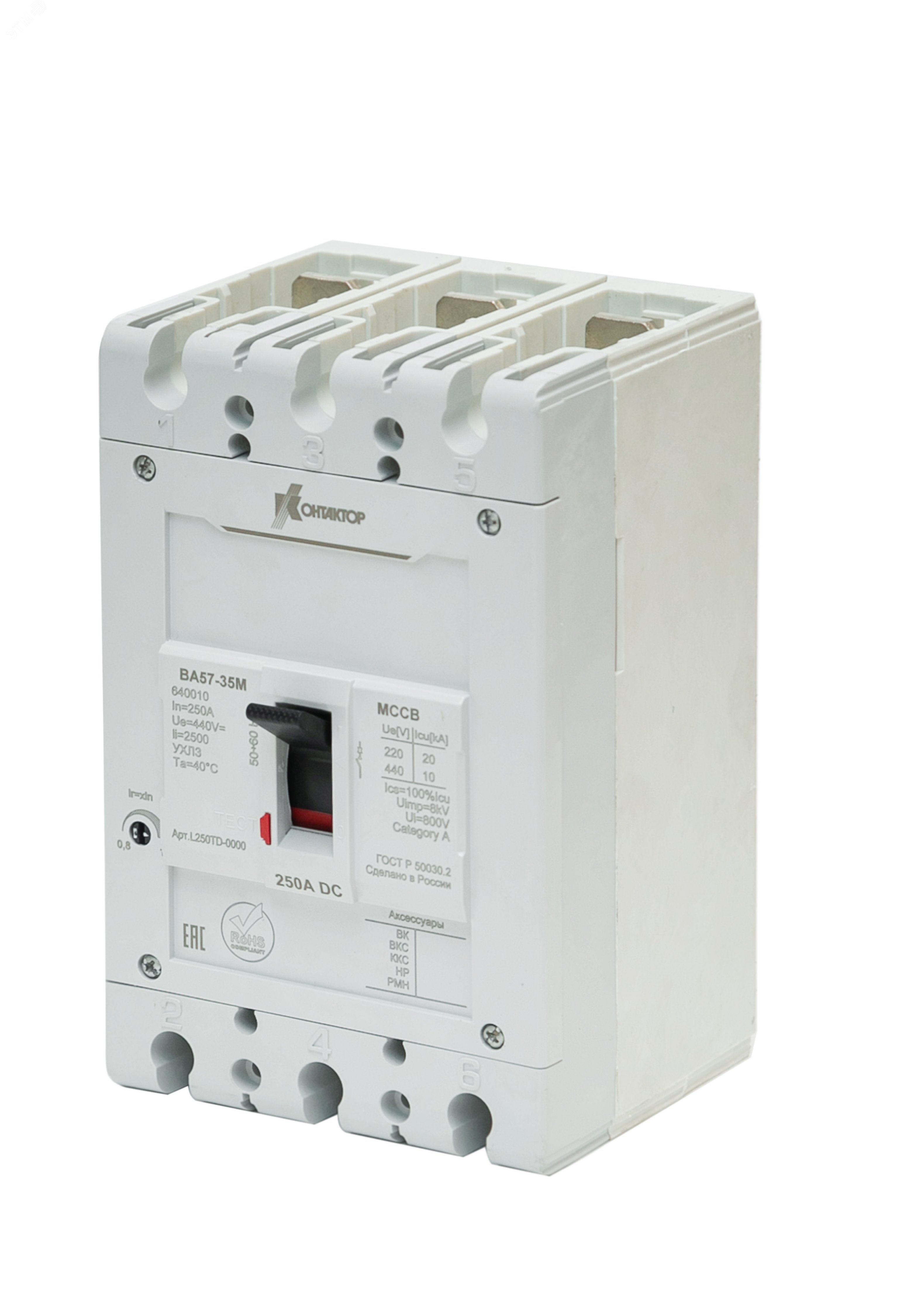

Выключатель автоматический ВА57-35М-640010-Р250А-440DC-1500А-УХЛ3 | L250TD-0004 Контактор (Legrand)

Автоматический выключатель ВА57-35М-640010-Р250А 1500А с контактным элементом ВА57-35М-640010-Р250А-440DC-1500А-УХЛ3 предназначен для защиты цепей постоянного тока до 1500 А при напряжении 440 В. Этот аппарат из серии ВА57-35М создан для надёжной работы в сложных условиях - от промышленных установок до объектов альтернативной энергетики. Производится в России, соответствует требованиям импортозамещения.

Назначение и область применения

Этот автоматический выключатель используется для защиты электроустановок постоянного тока от перегрузок и коротких замыканий. Подходит для систем с высокими токами: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети метрополитена, дата-центры, зарядные станции для электромобилей. Контакторная часть обеспечивает коммутацию нагрузки, а расцепители - аварийное отключение. Применяется там, где требуется высокая надёжность и долговечность - особенно в условиях повышенной влажности, колебаний температур и запылённости.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение постоянного тока: 440 В
• Кратковременная отключающая способность: 1500 А (не является предельной отключающей способностью - см. ниже)
• Степень защиты: IP65 (по ГОСТ 14254 - защита от пыли и струй воды)
• Исполнение: УХЛ3 (для эксплуатации в умеренном и холодном климате, в помещениях с контролируемой средой)
• Конструкция: литой корпус, модульная сборка, доступ к внутренним компонентам через лицевую панель
• Тип расцепления: тепловое + электромагнитное (двухступенчатая защита)
• Максимальная отключающая способность: до 42 кА (при переменном токе; для постоянного тока - согласно спецификации производителя, в данном случае - 1500 А является рабочим, а не предельным значением)

Совместимость и монтаж

Автоматический выключатель ВА57-35М-640010-Р250А совместим с аксессуарами серии ВА57-35М: дополнительными контактами (НР, РМН), дистанционным управлением (ДК), мотор-приводами и втычными устройствами. Для монтажа используются шины DIN 35 мм. Переднее и заднее присоединение проводов возможно - зависит от выбранной комплектации. Провода рекомендуется подключать с моментом затяжки 8–10 Нм. Обязательно соблюдать полярность при подключении к цепям постоянного тока. Устройство не предназначено для частых операций включения/выключения - для таких задач используйте отдельный контактор.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международными нормами IEC 60947-2. Сертифицирован для применения в программах импортозамещения. Соответствие степени защиты IP65 гарантирует безопасную работу в условиях возможного попадания пыли и брызг воды. Элементы управления выполнены с учётом требований безопасности при обслуживании - рукоятка имеет фиксатор положений “Вкл./Выкл.”, исключающий случайное срабатывание.

Преимущества

• Высокая механическая прочность литого корпуса - устойчив к ударным нагрузкам и деформациям
• Гибкость конфигурации: можно самостоятельно установить нужные аксессуары без замены всего аппарата
• Поддержка постоянного тока до 440 В - редкий вариант среди аналогичных изделий
• Российское производство - гарантированная доступность запчастей и сервиса
• Широкий диапазон рабочих температур (-40C…+40C) позволяет использовать в неотапливаемых помещениях

Ограничения применения

• Не предназначен для коммутации токов выше 1500 А - превышение вызывает повреждение контактов
• Не работает в условиях постоянного воздействия открытого пламени, паров кислот и щелочей
• Запрещается использование в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на частые циклы включения/выключения (более 1000 раз в год); для этого нужны специализированные контакторы
• При использовании в сетях с высоким уровнем помех (например, частотные преобразователи) необходимо дополнительно экранировать кабели

Примеры использования

• Защита массива светодиодных осветительных приборов в дата-центре с питанием от UPS на 440 В DC
• Отключение контура питания солнечных панелей в гибридной системе с накопителем
• Коммутационная защита тяговой подстанции метро с постоянным током 750 В (при снижении напряжения до 440 В)
• Распределительный щит на железнодорожной станции с системой сигнализации на постоянном токе

Практические советы

• Перед установкой проверьте соответствие номинала автомата ВА57-35М-640010-Р250А нагрузке - не допускайте длительной работы ближе к пределу 250 А
• При монтаже в щите с несколькими аппаратами этой же серии - оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Для удалённого управления используйте аксессуар ДК - он не влияет на основную защитную функцию
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление на постоянном токе встречается чаще, чем на переменном
• Если требуется более точная настройка - выбирайте модели с регулируемыми уставками, они есть в линейке ВА57-35М, но не во всех вариантах
