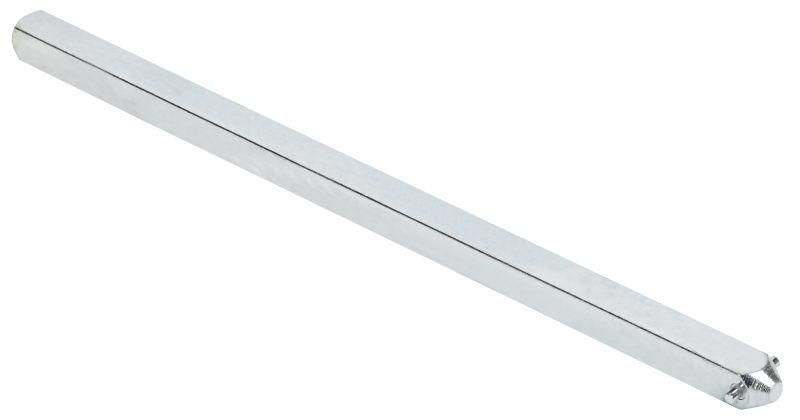

Вал 280мм для рукояток дистанц. управл. ВРК 315-1600А KARAT IEK KA-VR00D-V-0315-1600-280

Вал 280мм для рукояток дистанционного управления ВРК 315-1600А - это компонент для механического соединения рукоятки с модулем управления выключателя-разъединителя KARAT IEK. Продукт предназначен для обеспечения дистанционного оперирования устройством, когда рукоятка устанавливается вне корпуса оборудования. Артикул ka-vr00d-v-0315-1600-280 соответствует серии KARAT IEK.

Назначение и область применения

Вал 280мм для рукояток дистанционного управления ВРК 315-1600А используется для передачи движения от удалённой рукоятки к механизму выключателя-разъединителя. Он позволяет управлять оборудованием из безопасного расстояния - например, при обслуживании высоковольтных ячеек или в условиях повышенной опасности. Установка рукоятки осуществляется отдельно, вал лишь обеспечивает её физическое соединение с модулем управления.

Технические характеристики

• Длина вала: 280 мм
• Совместим с модулями управления выключателей-разъединителей серии KARAT IEK
• Максимальный крутящий момент: определяется конструкцией рукоятки и механизмом КАРАТ
• Материал: сталь, покрытие - антикоррозийная обработка
• Форма шлица: стандартизированная под рукоятки ВРК 315–1600 А

Совместимость и монтаж

Вал 280мм для рукояток дистанционного управления ВРК 315-1600А совместим только с модулями управления выключателей-разъединителей KARAT IEK. Для установки требуется:

• Удалить крышку модуля управления
• Вставить вал в шлицевой паз до упора
• Зафиксировать болтом (прилагаемый крепёж не входит в комплект - используйте оригинальный крепёж от KARAT)
• Подсоединить рукоятку ВРК 315–1600 А к свободному концу вала

Не допускается использование с другими сериями автоматических выключателей или разъединителей - даже если внешний диаметр совпадает.

Преимущества

• Обеспечивает надёжную передачу усилия без люфта
• Стандартная длина 280 мм подходит для большинства типовых решений монтажа за пределами щита
• Выполнена из прочной стали с защитным покрытием - устойчив к вибрациям и перепадам температур
• Совместим с официальной рукояткой ВРК 315–1600 А, что гарантирует соответствие требованиям безопасности

Ограничения применения

• Не предназначен для работы в средах с агрессивными химикатами или постоянным воздействием воды
• Не поддерживает автоматические приводы - только ручное управление
• Не следует использовать с рукоятками других производителей - возможна некорректная посадка и повреждение шлицев
• Длина 280 мм не подойдёт для очень глубоких или сложных по геометрии установок - требуются специальные удлинители

Примеры использования

• Управление разъединителем в распределительном пункте, где рукоятка выведена на стену рядом с пультом дежурного
• Установка в цехах с высокими уровнями шума - оператор работает с безопасного расстояния
• Монтаж в электроустановках, где необходимо соблюдать нормы ПУЭ - дистанционное управление снижает риск поражения током

Практические советы

• Перед монтажом проверьте, чтобы шлицы вала и рукоятки были чистыми - грязь вызывает заклинивание
• При замене вала всегда используйте оригинал - аналоги могут иметь отличия в точности изготовления
• Учитывайте посадочную зону: вал требует минимум 40 мм свободного пространства вокруг точки входа в модуль
• После установки протестируйте работу: медленно поверните рукоятку - движение должно быть плавным, без рывков
• Если рукоятка слишком далеко - рассмотрите возможность изменения расположения модуля вместо удлинения вала
