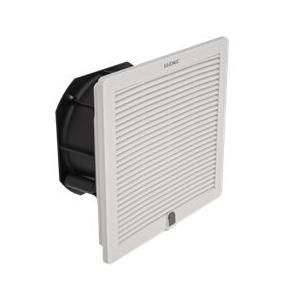

Вентилятор с фильтром 44/46 м³/ч, 230 В, 150х150 мм, IP54 от КЭАЗ - компактный встраиваемый вентилятор с фильтром для принудительной вентиляции шкафов управления, обеспечивающий охлаждение и защиту от пыли в условиях повышенной запыленности. Артикул 308866 подходит для установки в распределительных устройствах и автоматических системах, где важна надежная циркуляция воздуха.

Назначение и область применения

Вентилятор с фильтром 44/46 м³/ч, 230 В, 150х150 мм, IP54 предназначен для удаления избыточного тепла внутри электротехнических шкафов, таких как НКУ (нормируемые коммутационные устройства), щиты управления, частотные преобразователи и системы автоматизации. Установка позволяет предотвратить перегрев чувствительного оборудования, продлевает срок службы компонентов и снижает риск отказов. Применяется в промышленных помещениях, на производствах, в энергообъектах и других местах с высокой запыленностью.

Технические характеристики

• Объемный расход воздуха: 44 м³/ч - достаточен для охлаждения шкафов до 0,5 м³ при умеренной нагрузке;
• Напряжение питания: 230 В AC - совместим с сетями стандарта Европы и стран СНГ;
• Мощность потребления: 22 Вт - низкий уровень энергопотребления, не нагружает сеть;
• Размеры: 150×150×76 мм - компактная форма для встраивания в тонкие стенки шкафов;
• Тип монтажа: встраиваемый - устанавливается в отверстие корпуса, не требует внешних кронштейнов;
• Способ крепления: защелкивание - быстрый монтаж без инструментов;
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению оседающей пыли) и брызг воды со всех сторон;
• Фильтр: да - сменный воздушный фильтр задерживает крупную пыль и волокна, продлевает жизнь вентилятора;
• Цвет: серый - соответствует цветовой гамме шкафов КЭАЗ Optima.

Совместимость и монтаж

Вентилятор с фильтром 44/46 м³/ч, 230 В, 150х150 мм, IP54 рассчитан на установку в шкафы с толщиной стенки до 8 мм. Отверстие для монтажа должно иметь размеры 145–150 мм по контуру. Монтаж выполняется путем вставки в проем и фиксации защелками - достаточно легкого нажатия. Для доступа к фильтру не требуется демонтаж всего устройства: он расположен снаружи и легко заменяется. Подключение осуществляется через два провода: L (фаза) и N (нейтраль). Совместим с шкафами серии OptiBox M от КЭАЗ, но также подходит для любых аналогичных решений с подходящими габаритами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-5-1 и EN 60204-1 для электротехнического оборудования. Степень защиты IP54 гарантирует безопасную работу в средах с пылью и возможными брызгами воды, однако не допускается использование в условиях постоянного контакта с жидкостью или в взрывоопасных зонах. Сертификаты соответствия имеются у производителя - КЭАЗ (Курский электроаппаратный завод).

Преимущества

• Встроенный фильтр снижает необходимость частого обслуживания внутренних механизмов вентилятора;
• Застёжки позволяют установить устройство менее чем за минуту без сверления или болтов;
• Низкая мощность (22 Вт) минимизирует потери энергии и теплоотдачу самого вентилятора;
• Серый цвет и компактные размеры делают его незаметным в сборке шкафа;
• Подходящий для массового применения в промышленных системах автоматизации.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, паров или химически активных веществ;
• Производительность 44 м³/ч недостаточна для больших шкафов (>1 м³) или при высокой плотности тепловыделения (например, более 500 Вт на 0,3 м³);
• Не рекомендован для установки в открытых или уличных шкафах - IP54 не обеспечивает полную герметичность;
• Фильтр требует периодической замены (раз в 3–6 месяцев в пыльных условиях), иначе эффективность снижается.

Примеры использования

• Шкаф управления ЧПУ станком - охлаждение частотника и контроллера;
• Щит автоматического управления насосной станцией - защита от пыли на производстве;
• Распределительный шкаф на пищевом предприятии - предотвращение попадания муки и частиц в электронику;
• Автоматический терминал в цеху - обеспечение стабильной температуры платы управления.

Практические советы

• Перед установкой проверьте толщину стенки шкафа - она должна быть меньше 8 мм, чтобы защелки смогли зафиксироваться;
• Выбирайте место установки так, чтобы вход воздуха был направлен на наиболее горячие элементы (частотники, контакторы);
• Заменяйте фильтр регулярно - даже слой пыли в 1–2 мм снижает производительность на 20–30%;
• При использовании нескольких вентиляторов в одном шкафу соблюдайте равномерное расположение для создания оптимального потока;
• Артикул 308866 от КЭАЗ - единственный вариант в этой серии с фильтром и защелками; другие модели требуют болтового крепления.
