Вентилятор с фильтром; стандартная версия; питание 230В АС; расход воздуха 55м3/ч; степень защиты IP54 | 7F2082302055 Finder 7F.20.8.230.2055

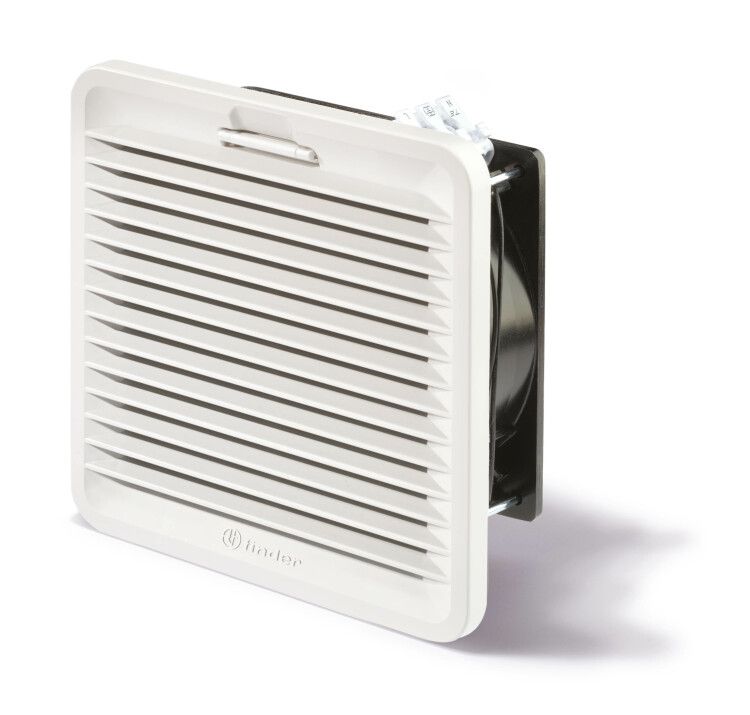

Вентилятор с фильтром Finder 7F.20.8.230.2055 предназначен для принудительной вентиляции электрических шкафов, обеспечивая охлаждение оборудования и защиту от пыли и загрязнений. Этот встроенный циркуляционный вентилятор с фильтром G3 работает на переменном токе 230 В, имеет малую глубину монтажа и рассчитан на длительную работу в условиях повышенной температуры.

Назначение и область применения

Вентилятор с фильтром Finder 7F.20.8.230.2055 используется для активного охлаждения и фильтрации воздушного потока внутри электрических щитов, распределительных шкафов и автоматических систем управления. Подходит для установки в промышленных станках, контроллерах, частотных преобразователях, системах автоматизации и других устройствах, где важна надежная защита от пыли и перегрева. Особенно эффективен там, где требуется бесшумная работа и долгий срок службы без обслуживания.

Технические характеристики

• Рабочее напряжение: 230 В AC
• Объёмный расход воздуха: 55 м³/ч
• Номинальная мощность: 28 Вт
• Тип вентилятора: циркуляционный
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Температурный диапазон работы: от −15 °C до +55 °C
• Срок службы при 40 °C: 50 000 часов
• Материал корпуса: пластик UL94 V-0 (самозатухающий)
• Фильтр: G3, класс фильтрации 80–90%, материал — пластиковые волокна, термостойкий до 100 °C, соответствует EN 779
• Электрическое соединение: пружинные клеммы
• Цвет: белый
• Количество вентиляторов: один

Совместимость и монтаж

Вентилятор с фильтром Finder 7F.20.8.230.2055 монтируется встраиваемым способом с использованием защелкивающихся клипс. Для надёжной фixации рекомендуется применять винты, входящие в комплект — особенно при толщине стенки шкафа более 1,5 мм. Минимальная толщина материала шкафа — 1 мм, максимальная — 2,5 мм. Установка возможна только через отверстие подходящего диаметра; в комплекте предусмотрен шаблон для точного вырезания проёма. Присоединение проводов осуществляется без инструментов — через пружинные клеммы, что ускоряет монтаж и исключает необходимость в пайке.

Безопасность и стандарты

• Корпус выполнен из пластика UL94 V-0 — самозатухающий материал, соответствует требованиям безопасности при возгорании
• Фильтр G3 соответствует европейскому стандарту EN 779
• Материал фильтра — термостойкий до 100 °C, класс F1 по DIN 53438 (самозатухающий)
• Защита IP54 гарантирует безопасную работу в помещениях с высокой запылённостью и риском попадания брызг

Преимущества

• Интегрированный фильтр G3 снижает количество пыли внутри шкафа, продлевая срок службы электроники
• Малая монтажная глубина позволяет использовать устройство даже в компактных шкафах
• Быстрозаменяемый фильтр — доступ к нему без демонтажа всего вентилятора
• Высокая надёжность: 50 000 часов работы при 40 °C — эквивалент 5–7 лет непрерывной эксплуатации
• Бесшумная работа благодаря оптимизированной aerodynamic конструкции
• Удобное пружинное соединение — минимизация времени монтажа и исключение ошибок при подключении

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах или в средах с агрессивными химическими веществами
• Запрещено использование при температурах ниже −15 °C и выше +55 °C — выход за пределы допустимых значений снижает срок службы
• Фильтр требует периодической замены (обычно каждые 6–12 месяцев); при игнорировании этого условия возрастает риск перегрева
• Не подходит для установки в открытых наружных условиях — IP54 не обеспечивает герметичность против дождя или струй воды

Примеры использования

• Вентиляция шкафов ЧПУ-станков в механическом цеху
• Охлаждение частотных преобразователей на конвейерных линиях
• Поддержание температуры в распределительных щитах на объектах ЖКХ
• Фильтрация воздуха в системах управления насосными станциями
• Установка в автоматических пультах управления на пищевых производствах

Практические советы

• Перед монтажом проверьте толщину стенки шкафа — она должна находиться в диапазоне 1–2,5 мм. При толщине менее 1,5 мм используйте винты вместо защелок.
• Используйте шаблон из упаковки для точного вырезания отверстия — это исключит деформацию корпуса и нарушение степени защиты.
• Заменяйте фильтр G3 ежегодно, даже если он кажется чистым — накопление микрочастиц снижает airflow и увеличивает нагрузку на двигатель.
• При установке в шкафы с высокой теплонагрузкой (например, рядом с силовыми модулями) убедитесь, что вентилятор установлен так, чтобы забирать холодный воздух снизу и выбрасывать горячий сверху.
• Не закрывайте решётки вентилятора внешними предметами — это нарушает циркуляцию и вызывает перегрев.
