Вентилятор с фильтром; стандартная версия; питание 230В АС; расход воздуха 100м3/ч; степень защиты IP54 | 7F2082303100 Finder 7F.20.8.230.3100

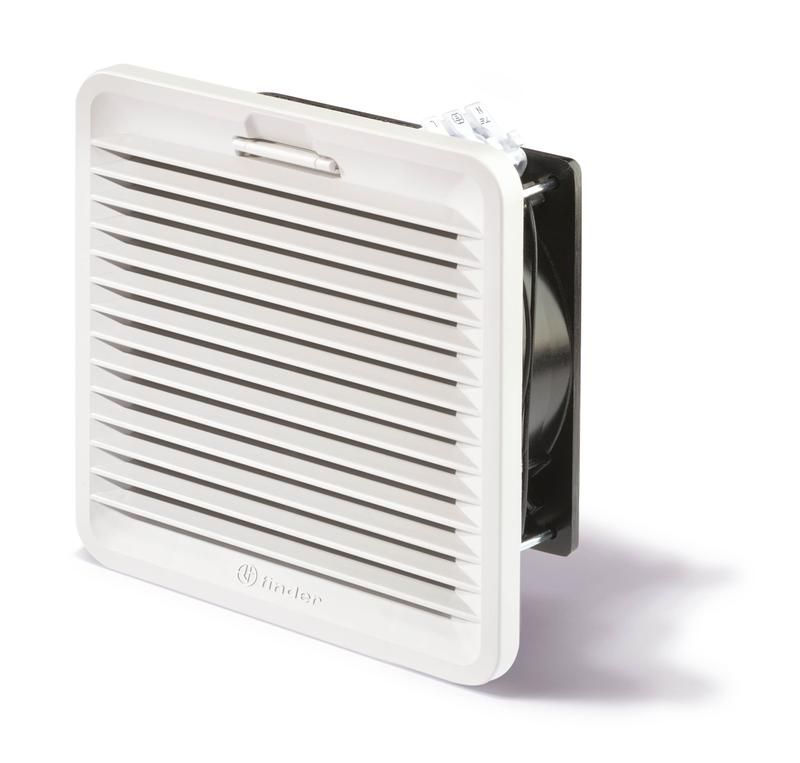

Вентилятор с фильтром Finder 7F.20.8.230.3100 предназначен для принудительной вентиляции электрических шкафов, обеспечивая охлаждение и защиту от пыли. Комбинированный дизайн с встроенным фильтром и бесшумным циркуляционным вентилятором делает его идеальным решением для помещений с высокими требованиями к чистоте и надежности.

Назначение и область применения

Вентилятор с фильтром Finder 7F.20.8.230.3100 используется для активного охлаждения внутреннего объема электрических щитов, распределительных устройств и автоматических систем управления. Подходит для установки на промышленном оборудовании: ЧПУ-станках, частотных преобразователях, PLC-панелях, силовых щитах. Особенно эффективен там, где важна защита от пыли, волокон и мелких частиц - например, в цехах с металлообработкой, текстильными производствами или лабораториях.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока (AC)
• Объёмный расход воздуха: 100 м³/ч
• Номинальная мощность: 0,028 кВА (28 Вт)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды с любого направления
• Тип вентилятора: циркуляционный, направлен на вытяжку воздуха через фильтр
• Фильтр: да, сменный, класс G3 по EN 779, фильтрация 80–90%
• Материал корпуса: пластик UL94 V-0 (самозатухающий, устойчив к возгоранию)
• Температурный диапазон: от −15 C до +55 C
• Срок службы: 50 000 часов при температуре 40 C
• Цвет: белый
• Количество вентиляторов: один
• Электрическое подключение: пружинные клеммы - быстрое и надёжное подсоединение проводов без инструментов

Совместимость и монтаж

Вентилятор с фильтром Finder 7F.20.8.230.3100 устанавливается встраиваемым способом. Для монтажа используются зажимные клипсы - они обеспечивают быстрое закрепление без сверления. Рекомендованная толщина стенки шкафа: 1,5 мм. Возможна установка на стенки от 1 до 2,5 мм. Для более надёжного крепления, особенно при вибрациях или больших нагрузках, рекомендуется использовать винты, которые входят в комплект.

В комплекте есть шаблон для точного вырезания отверстия в панели - используйте его перед монтажом. После установки вентилятор выдвигается назад, что позволяет легко заменить фильтр без демонтажа всего устройства.

Безопасность и стандарты

• Корпус выполнен из материала UL94 V-0 - самозатухающий пластик, соответствует нормам пожарной безопасности
• Фильтр изготовлен из термостойких пластиковых волокон, выдерживает температуру до 100 C
• Класс горючести фильтра: F1 (DIN 53438) - самозатухающий материал
• Фильтр соответствует стандарту EN 779, класс G3 - средний уровень фильтрации
• Защита IP54 соответствует IEC 60529

Преимущества

• Встроенная система фильтрации снижает риск засорения компонентов внутри шкафа
• Выдвижная конструкция позволяет менять фильтр без снятия вентилятора - экономит время при обслуживании
• Пружинные клеммы исключают необходимость использования отвёрток при подключении
• Малая монтажная глубина - подходит для компактных шкафов
• Бесшумная работа - не создаёт помех в рабочих зонах
• Долгий срок службы - 50 000 часов при нормальных условиях

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах (Ex-зоны)
• Не подходит для постоянного контакта с водой - IP54 не гарантирует герметичность при погружении
• Запрещено применять при температурах выше +55 C или ниже −15 C
• Фильтр требует периодической замены - не рассчитан на работу без него
• Не следует использовать в помещениях с агрессивными химическими парами - материал корпуса и фильтра не устойчив к растворителям и кислотам

Примеры использования

• Вентиляция шкафа с частотным преобразователем на заводе по переработке пластика
• Охлаждение контроллеров PLC в пищевой промышленности, где важно предотвращать попадание муки и пыли
• Поддержание температуры в щите управления CNC-станком в механическом цеху
• Климатизация распределительного щита в офисном здании с высокой запылённостью

Практические советы

• Перед установкой проверьте толщину стенки шкафа - оптимально 1,5 мм, допускается 1–2,5 мм. При большей толщине используйте винты из комплекта.
• Используйте шаблон из упаковки для точного вырезания отверстия - это исключит деформацию краёв и повреждение фильтра при установке.
• Заменяйте фильтр каждые 6–12 месяцев, даже если он кажется чистым - накопление микрочастиц снижает эффективность воздушного потока.
• При монтаже в вибрирующих средах всегда применяйте дополнительно винты - клипсы могут ослабнуть со временем.
• Не забывайте про ориентацию: вентилятор работает на вытяжку - воздух должен выходить из шкафа через фильтр, а не затягиваться внутрь.
