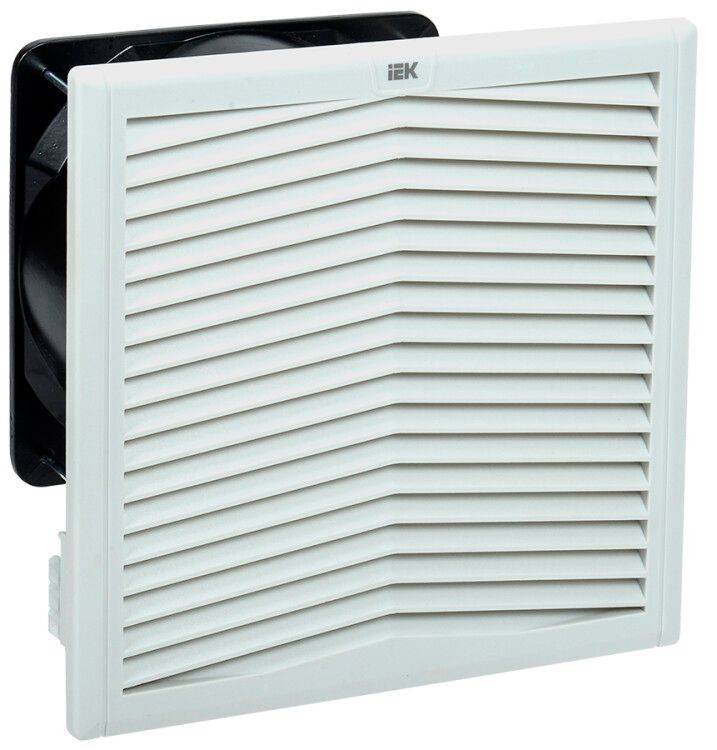

Вентилятор с фильтром ВФИ 105 м3/час IP55 | YVR10-105-55 IEK

Вентилятор с фильтром ВФИ 105 куб.м/час IP55 от IEK предназначен для принудительного охлаждения электротехнических шкафов, сочетая эффективную циркуляцию воздуха с защитой от пыли и влаги. Артикул yvr10-105-55 обеспечивает надежную работу в условиях повышенной запыленности и широкого диапазона температур.

Назначение и область применения

Вентилятор с фильтром ВФИ 105 куб.м/час IP55 применяется для охлаждения внутреннего объема электрощитов, распределительных устройств и других закрытых корпусов с электронными и электромеханическими компонентами. Предназначен для использования там, где важно избежать перегрева чувствительной аппаратуры - например, на промышленных станках, системах автоматизации, АСУ ТП, частотных преобразователях и источниках бесперебойного питания.

Сменный фильтр снижает риск попадания пыли, влаги и посторонних частиц внутрь шкафа, что продлевает срок службы контактов, плат и механизмов. Особенно актуален в условиях производства, строительных площадок, теплиц, холодильных камер и открытых помещений с высокой запыленностью.

Технические характеристики

• Объёмный расход воздуха: 105 м³/ч - достаточен для охлаждения шкафов до 0,5–0,8 м³ при умеренной нагрузке;
• Рабочее напряжение: 230 В AC - совместим с сетями стандарта Европы и стран СНГ;
• Мощность: 20 ВА - низкое энергопотребление, не требует выделенных цепей;
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не проникает в количестве, нарушающем работу) и от струй воды с любого направления;
• Диапазон температур: от –50 C до +70 C - работает в экстремальных климатических зонах, включая холодные склады и жаркие цеха;
• Климатическое исполнение: У2.1 - рассчитан на умеренный климат с возможностью эксплуатации в помещениях с контролируемой влажностью;
• Срок службы: 56 000 часов (~6,4 года при работе 24/7) - долговечность благодаря качественным подшипникам и материалам;
• Цвет: 7035 RAL (серый металлик) - соответствует стандартному цвету промышленных шкафов;
• Тип вентилятора: циркуляционный осевой - создаёт направленный поток через фильтр, равномерно распределяя воздух;
• Способ монтажа: защелкивание - быстрая установка без инструментов.

Совместимость и монтаж

Вентилятор с фильтром ВФИ 105 куб.м/час IP55 монтируется в стенку шкафа через круглое отверстие диаметром 95 мм (стандартный посадочный размер для моделей этого типа). Крепление осуществляется защелками - достаточно вставить устройство в отверстие и слегка надавить, пока не послышится щелчок.

При необходимости можно поменять направление воздушного потока: просто демонтировать вентилятор, перевернуть его на 180° и снова установить - поток изменится с «наружу» на «внутрь» или наоборот. Это удобно при проектировании системы вентиляции с противотоком или вытяжкой.

Не требует подключения к внешним регуляторам, но рекомендовано использовать в связке с термореле - тогда он будет включаться только при достижении заданной температуры, экономя энергию и увеличивая срок службы.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования, работающего в сетях переменного тока 50 Гц до 230 В. Степень защиты IP55 соответствует ГОСТ 14254 и IEC 60529. Конструкция выполнена из материалов, устойчивых к УФ-излучению и агрессивным средам, что допускает применение в условиях повышенной влажности и перепадов температур.

Преимущества

• Встроенный сменный фильтр - не требуется доработка шкафа, легко заменяется без инструментов;
• Высокая устойчивость к температурным скачкам - работает даже при –50 C, где обычные вентиляторы выходят из строя;
• Низкий уровень шума - благодаря прогрессивной aerodynamic design, не мешает операторам вблизи шкафа;
• Долгий срок службы - 56 000 часов минимизируют затраты на техобслуживание;
• Простота замены - фильтр доступен отдельно, вентилятор не нужно менять целиком при засорении;
• Совместим с большинством типовых шкафов IEK и аналогичных серий.

Ограничения применения

Не предназначен для установки во взрывоопасных зонах (взрывозащита не предусмотрена). Не следует использовать в местах постоянного прямого контакта с водой - IP55 не гарантирует герметичность при погружении. Также не рекомендуется применять в шкафах с мощностью тепловыделения выше 300–400 Вт без дополнительных мер охлаждения - этот вентилятор не заменяет полноценную систему кондиционирования.

Примеры использования

• Шкаф управления насосной станцией - предотвращает конденсацию и перегрев реле;
• Частотный преобразователь на производстве - снижает температуру силовой части;
• Щит автоматики в зимнем гараже - работает при –40 C без замерзания;
• Контрольный шкаф на объекте ЖКХ - защищён от пыли и грязи с улицы;
• Система зарядки электромобилей - охлаждает выпрямители в открытом боксе.

Практические советы

• Перед установкой проверьте диаметр отверстия - должен быть 95 мм; слишком маленькое отверстие повредит защелки, слишком большое - снизит степень защиты;
• Заменяйте фильтр каждые 3–6 месяцев в пыльных условиях, ежегодно - в нормальном цехе;
• При монтаже в вертикальной плоскости следите, чтобы фильтр находился снизу - так пыль меньше забивается;
• Если вентилятор работает постоянно, лучше подключить его через термореле - это удвоит срок службы;
• Артикул yvr10-105-55 совпадает с оригинальными запчастями IEK - можно заказывать фильтры и вентиляторы одной партии для гарантированной совместимости.
