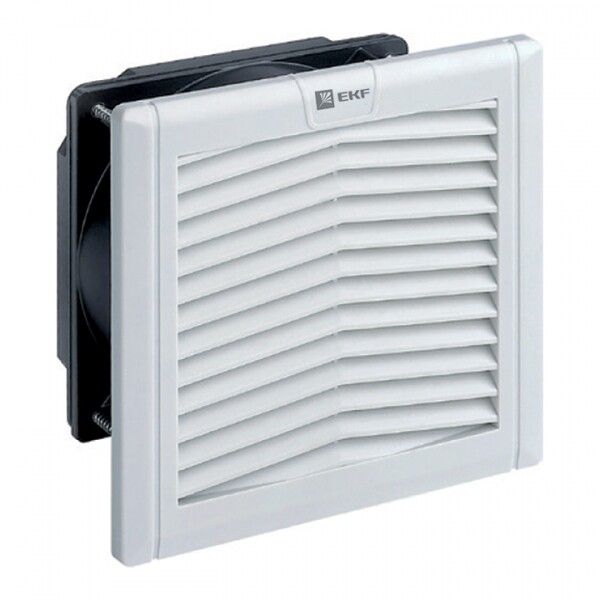

Вентилятор с фильтром 170 м³/ч 176x176 мм 220В IP54 EKF PROxima|FAN170F|EKF

Вентилятор с фильтром EKF PROxima fan170f предназначен для принудительного охлаждения электротехнических шкафов за счет подачи очищенного наружного воздуха и удаления перегретого воздуха изнутри. Устройство сочетает циркуляционную функцию, встроенный фильтр и надежную защиту IP54 - идеально для промышленных условий.

Назначение и область применения

Вентилятор с фильтром EKF PROxima fan170f используется для контроля температуры внутри электрощитов, распределительных устройств, автоматики и других закрытых корпусов. Подходит для установки на заводах, в цехах, на объектах ЖКХ, где важна защита оборудования от пыли, влаги и перегрева. Особенно эффективен там, где есть высокая запыленность или колебания температур.

Технические характеристики

• Объемный расход воздуха: 170 м³/ч - достаточен для шкафов до 0,5–0,7 м³ объемом
• Рабочее напряжение: 230 В переменного тока - совместим с сетью 220–240 В
• Мощность: 45 Вт - энергоэффективный режим работы без лишней нагрузки на сеть
• Степень защиты: IP54 - устойчив к пыли (не полностью герметичен, но пыль не попадает в значимые части) и брызгам воды с любого направления
• Размеры: 176×176 мм - стандартный формат для монтажа в типовые щиты
• Тип вентилятора: циркуляционный - направлен на постоянную замену воздушных масс
• Фильтр: да - сменный, задерживает крупные частицы пыли и волокон
• Защитная крышка: да - предохраняет от механических повреждений и случайного контакта
• Исполнение: выдвижное - позволяет легко достать вентилятор для обслуживания без демонтажа всего устройства
• Цвет: светло-серый - соответствует цветовой гамме большинства промышленных шкафов

Совместимость и монтаж

Вентилятор с фильтром EKF PROxima fan170f крепится винтовым способом через четыре угловых отверстия. Диаметр отверстий под болты - 5 мм, шаг крепления соответствует стандартным размерам 176×176 мм. Монтаж выполняется в стенку шкафа, предварительно вырезав проем по контуру. Для удобства сервиса весь модуль можно вынуть, не отключая провода - достаточно отсоединить разъем. Кабель питания имеет длину около 15 см - рекомендуется использовать клеммы или разъемы для быстрого подключения. Напряжение 230 В требует соблюдения правил электробезопасности при подключении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях повышенной запыленности. Степень защиты IP54 гарантирует работу в средах с пылью и влажностью, но не предназначено для прямого воздействия струи воды или погружения. Гарантийный срок - 84 месяца (7 лет) - подтверждает долговечность компонентов и качество сборки.

Преимущества

• Съемный вентилятор - позволяет менять его без разборки всего корпуса
• Встроенный фильтр снижает частоту чистки шкафа и продлевает жизнь контактам и платам
• Выдвижная конструкция ускоряет техобслуживание - доступ к фильтру и лопастям за минуты
• Защитная крышка исключает риск травм при работе рядом со шкафом
• Энергопотребление 45 Вт - экономично при круглосуточной работе

Ограничения применения

• Не подходит для помещений с высокой влажностью (>90%) или постоянными потоками воды
• Не рассчитан на взрывоопасные зоны - не имеет взрывозащиты Ex
• Фильтр требует периодической замены (раз в 3–6 месяцев) - игнорирование приведет к снижению эффективности
• Производительность 170 м³/ч недостаточна для больших шкафов (>1 м³) или с высокой теплонагрузкой (например, частотники >5 кВт)
• Не работает при температурах ниже –10 C - возможна потеря эффективности и затрудненный запуск

Примеры использования

• Шкаф управления насосной станцией - предотвращает конденсацию и перегрев контроллеров
• Частотный преобразователь в цехе - снижает температуру силовых элементов
• Щит автоматизации на пищевом производстве - фильтр защищает от муки, пыли, волокон
• Распределительный пункт на открытой площадке - IP54 обеспечивает работоспособность даже при дожде

Практические советы

• При монтаже проверьте, чтобы вентилятор был установлен так, чтобы забирал воздух снаружи, а выводил горячий - не допускайте рециркуляции
• Заменяйте фильтр каждые 3–6 месяцев, особенно в пыльных помещениях - используйте оригинальные фильтры EKF
• Убедитесь, что посадочное отверстие точно соответствует 176×176 мм - малейшее несоответствие вызывает вибрацию и шум
• Подключайте питание через автоматический выключатель - это повысит безопасность и позволит быстро отключить устройство при необходимости
• Не устанавливайте вентилятор с фильтром прямо над чувствительными платами - воздушный поток может занести пыль в труднодоступные места
