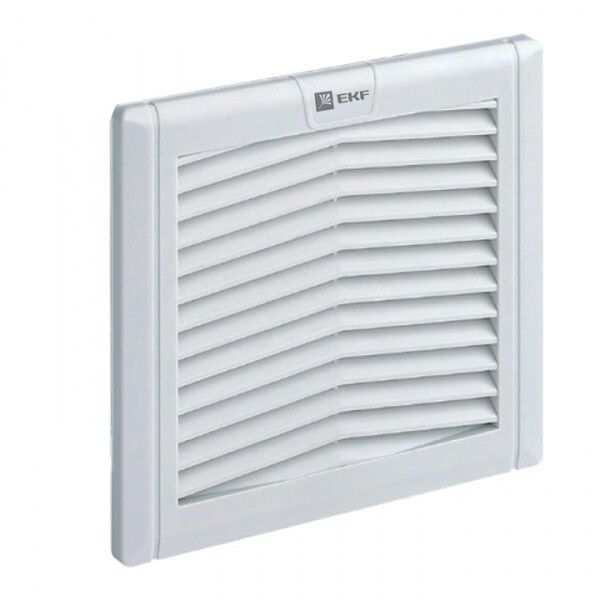

Вентиляционная решётка с фильтром 291x291 мм IP54 EKF PROxima | EXF433

Решетка вентиляционная с фильтром 291x291 мм IP54 от EKF (артикул exf433) предназначена для установки в электротехнических шкафах, где требуется принудительное охлаждение с фильтрацией входящего воздуха. Эта решетка совмещает функции воздушного канала и пылевой защиты, обеспечивая надежную работу оборудования в условиях загрязнённой среды.

Назначение и область применения

Решетка вентиляционная с фильтром 291x291 мм IP54 используется для организации притока очищенного воздуха в электрощиты, распределительные устройства и другие закрытые корпуса. Она применяется там, где установлены вентиляторы для охлаждения компонентов - например, частотные преобразователи, PLC, блоки питания или контроллеры. Подходит для промышленных объектов, цехов, автоматизированных линий и помещений с высоким уровнем запылённости.

Технические характеристики

• Габариты: 291×291×24 мм - позволяет легко устанавливать в стандартные проёмы шкафов
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но предотвращает оседание значительного количества пыли) и брызг воды из любого направления
• Материал: пластик - легкий, устойчивый к коррозии, не проводит ток
• Фильтр: да - сменный элемент задерживает частицы пыли до 1 микрона, продлевая срок службы вентилятора и электроники
• Максимальное количество вентиляторов: 1 - рассчитана на один стандартный вентилятор соответствующих габаритов
• Поверхность: матовая - снижает блики, удобна для визуального контроля
• Гарантия: 84 месяца - подтверждает долговечность материала и сборки

Совместимость и монтаж

Решетка вентиляционная с фильтром 291x291 мм IP54 совместима с большинством вентиляторов размером 291×291 мм, включая модели серии PROxima от EKF. Монтаж осуществляется двумя способами:

• Защелкиванием - быстрый монтаж на рамку или вырез в стенке шкафа; требует точного соответствия отверстия
• Винтовым креплением - надежнее, особенно при вибрациях или нагрузках; рекомендуется для тяжелых вентиляторов

Установка возможна как на вертикальные, так и на горизонтальные поверхности. Перед монтажом проверьте, что отверстие в шкафу точно соответствует габаритам решётки - допуск +-1 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP54 соответствует ГОСТ 14254 и IEC 60529. Материал не содержит токсичных веществ и не поддерживает горение при нормальных условиях эксплуатации.

Преимущества

• Фильтр легко заменить - доступ через лицевую сторону, без демонтажа всей системы
• Пластиковый корпус не деформируется при перепадах температур от –25C до +50C
• Матовая поверхность не царапается при монтаже и не теряет внешний вид со временем
• Высокая гарантия (7 лет) указывает на качество материалов и технологию производства

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием струй воды, масла или химически активных паров
• Не работает как самостоятельное устройство охлаждения - требует подключения вентилятора
• Запрещено использовать в взрывоопасных зонах (не имеет взрывозащиты)
• Фильтр необходимо менять каждые 3–6 месяцев в условиях сильной запылённости - иначе снизится эффективность охлаждения

Примеры использования

• Электрощиты с частотными преобразователями на заводах
• Шкафы управления насосными станциями
• Контроллерные комнаты в системах автоматизации
• Аппаратные в коммуникационных шкафах

Практические советы

• Выбирайте вентилятор с аналогичным размером посадочного места - 291×291 мм. Нестандартные размеры потребуют адаптеров
• Перед первым запуском проверьте плотность посадки фильтра - он должен сидеть без щелей
• При монтаже в шкаф с несколькими решётками - располагайте приточные и вытяжные элементы на противоположных сторонах для лучшего потока воздуха
• Регулярно осматривайте фильтр: если он стал серым или затрудняет airflow - пора заменить
• Для длительной работы в пыльных условиях рекомендуется дополнительно устанавливать предварительный фильтр перед основным
