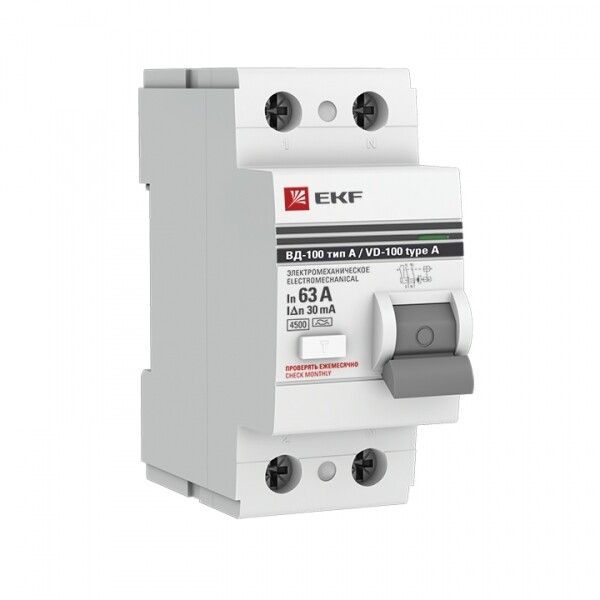

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 30мА (тип А) PROximа | elcb-2-63-30-em-А-pro EKF (замена - E1026MA6330) elcb-2-63-30-em-a-pro

Выключатель дифференциальный (УЗО) ВД-100 2П 63А 30мА тип А электромеханический от EKF PROxima обеспечивает защиту людей от поражения током и предотвращает возгорания, вызванные утечками тока. Это надёжное устройство для бытовых и промышленных сетей, совместимое с DIN-рейкой и рассчитанное на работу в сложных условиях.

Назначение и область применения

УЗО ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые могут не срабатывать на обычные автоматы. Применяется в жилых домах, офисах, производственных цехах, на объектах с высокой плотностью электроприборов. Обязательно используется в паре с автоматическим выключателем - сам по себе УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников)
• Напряжение: 230 В переменного тока (AC)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Изоляция: номинальное напряжение 660 В, импульсное выдерживание 4 кВ - устойчив к скачкам напряжения
• Рабочая температура: от -10C до +50C - работает в большинстве помещений, включая неотапливаемые зоны
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от воды и пыли; предназначено для установки внутри щитов
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Ширина: 2 модуля (35 мм) - занимает минимум места в распределительном щите
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма щита
• Частота: 50 Гц - стандартизировано для российских сетей
• Климатическое исполнение: УХЛ4 - допущен к использованию в помещениях с умеренным и холодным климатом, включая неотапливаемые

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Провода фиксируются винтами, подходят сечения от 1 до 25 мм2. Монтаж возможен в любых распределительных щитах с достаточной глубиной (не менее 74 мм). Совместим со всеми автоматами серии EKF PROxima и аналогичными изделиями других производителей. Не рекомендуется устанавливать вне щита или в местах с повышенной влажностью - степень защиты IP20 не позволяет эксплуатацию на открытом воздухе.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51326.1-99 (эквивалент МЭК 61008-1-96) - основному нормативу для устройств защитного отключения. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Электромеханическая конструкция гарантирует срабатывание даже при отсутствии напряжения питания - важное преимущество перед электронными аналогами. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к грозовым перенапряжениям.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее в аварийных ситуациях
• Тип A - эффективно реагирует на пульсирующие утечки от инверторов, LED-освещения, бытовой электроники
• Длинный срок гарантии - 84 месяца (7 лет), что говорит о высоком качестве сборки
• Подтверждённая совместимость с проектным ассортиментом EKF - легко интегрируется в готовые решения
• Увеличенный рабочий диапазон температур - функционален в неотапливаемых помещениях

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно требуется установка автомата
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях
• Работает только при наличии напряжения в сети - не защищает при полном отключении питания (но срабатывает при утечке даже без напряжения, благодаря механической схеме)
• Не подходит для цепей с постоянным током - только переменный (AC)
• Требует точного соблюдения полярности при подключении - фаза и ноль должны быть правильно подсоединены

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной, где есть риск контакта с водой
• Щиты на производстве: станки с ЧПУ, насосы, конвейеры с частотниками - там, где используются преобразователи частоты
• Объекты с большим количеством электроники: серверные комнаты, медицинские кабинеты, офисы с компьютерной техникой
• Жилые дома с современной техникой: стиральные машины, бойлеры, индукционные плиты

Практические советы

• Выбирая УЗО, проверьте, чтобы автоматический выключатель перед ним имел номинал ≤ 63 А - иначе будет некорректная координация
• При монтаже в щиту с ограниченной глубиной - учтите, что УЗО ВД-100 требует 74 мм свободного пространства
• Для многоэтажных зданий используйте селективные модели (если доступны) - они снижают количество ложных отключений
• Проверяйте работоспособность устройства ежемесячно кнопкой “Т” - она имитирует утечку тока
• Не устанавливайте несколько УЗО на одну линию без координации - это может привести к селективному отказу
• При замене старого УЗО - сравните тип тока утечки: если раньше был тип AC, а теперь нужен тип A - переход необходим для совместимости с современной техникой
