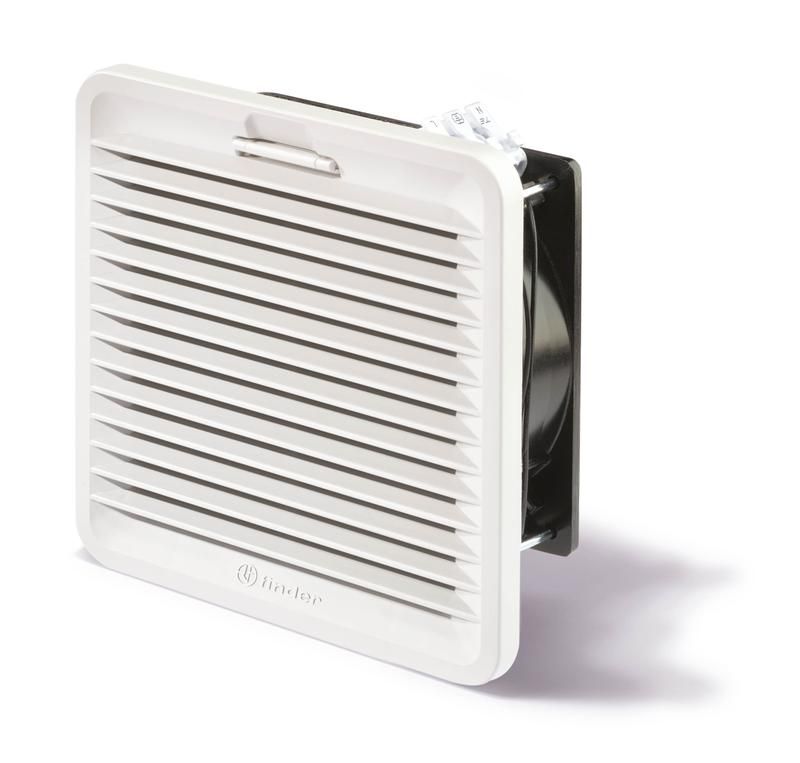

Вентилятор с фильтром; стандартная версия; питание 120В АС; расход воздуха 24м3/ч; степень защиты IP54 | 7F2081201020 Finder 7F.20.8.120.1020

Вентилятор с фильтром Finder 7F.20.8.120.1020 предназначен для принудительной циркуляции воздуха внутри электрошкафов и других закрытых устройств, где важна защита от пыли и перегрева. Благодаря встроенному фильтру и степени защиты IP54, он надежно работает в условиях загрязнённой среды, сохраняя эффективность даже при длительной эксплуатации.

Назначение и область применения

Этот вентилятор используется для охлаждения внутренних компонентов электронного оборудования: автоматических выключателей, частотных преобразователей, PLC-устройств и распределительных щитов. Подходит для установки в промышленных шкафах на заводах, в цехах, на объектах с высокой запылённостью. Фильтр предотвращает попадание пыли на радиаторы и контакты, снижая риск отказов из-за загрязнений.

Технические характеристики

• Напряжение питания: 120 В переменного тока (AC)
• Объёмный расход воздуха: 24 м³/ч
• Номинальная мощность: 17 Вт
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы повредить работу) и от брызг воды со всех сторон
• Тип вентилятора: Циркуляционный - обеспечивает равномерную циркуляцию воздуха внутри замкнутого пространства
• Материал корпуса: Пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет: Белый
• Количество вентиляторов: 1
• Способ установки: Встраиваемый - монтируется в стенку шкафа через круглое отверстие
• Способ монтажа: Защелкивание - фиксация происходит без инструментов

Совместимость и монтаж

Вентилятор Finder 7F.20.8.120.1020 устанавливается в отверстие диаметром 90 мм - размер соответствует стандартному посадочному месту для встраиваемых моделей этой серии. Монтаж выполняется путём вставки устройства в отверстие до характерного щелчка защёлок. Устройство не требует крепления болтами. В комплекте есть шаблон для разметки отверстия - его можно использовать для точного определения места сверления. После установки фильтр легко доступен для обслуживания: его можно снять и заменить без демонтажа всего вентилятора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических компонентов, применяемых в промышленных системах управления. Степень защиты IP54 позволяет использовать его в помещениях с повышенной влажностью и пылевой нагрузкой, однако не предназначено для работы под дождём или в условиях постоянного воздействия струй воды. Напряжение 120 В AC требует соблюдения правил электробезопасности при подключении - работа должна осуществляться при отключенном питании.

Преимущества

• Фильтр снижает потребность в регулярной очистке внутренней части шкафа - продлевает срок службы чувствительной электроники
• Защелкивающийся монтаж экономит время при установке и сервисном обслуживании
• Низкая мощность (17 Вт) минимизирует энергопотребление системы охлаждения
• Пластиковый корпус исключает возможность возникновения гальванической коррозии и не влияет на электромагнитную совместимость
• Унифицированная серия 7F - совместим с другими элементами этой линейки, что упрощает замену и ремонт

Ограничения применения

• Не предназначен для установки вне помещений - не имеет защиты от прямого попадания осадков или температур ниже 0C
• Расход воздуха 24 м³/ч ограничен - не подходит для больших шкафов (>0.5 м³) или устройств с тепловыделением выше 500 Вт
• Фильтр требует периодической замены (обычно каждые 6–12 месяцев в зависимости от условий эксплуатации); без него защита IP54 теряет смысл
• Поддерживается только напряжение 120 В AC; нельзя подключать к сети 220 В или постоянному току

Примеры использования

• Охлаждение частотного преобразователя в цехе с металлообработкой
• Вентиляция шкафа управления насосной станцией в условиях высокой запылённости
• Поддержание температурного режима в распределительном щите на производстве пищевых продуктов
• Охлаждение контроллеров в автоматизированных линиях сборки

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 90 мм. Отклонение более +-1 мм затруднит защелкивание.
• Заменяйте фильтр сразу после заметного засорения - даже слой пыли в 1–2 мм значительно снижает воздушный поток.
• Не используйте вентилятор в качестве основного средства охлаждения для устройств с тепловыделением более 500 Вт - требуется активное охлаждение с большей производительностью.
• При использовании нескольких таких вентиляторов в одном шкафу распределяйте их так, чтобы обеспечить циркуляцию воздуха, а не просто нагнетание в одну точку.
• Артикул 7f.20.8.120.1020 и серия 7F позволяют найти аналоги и запчасти в каталогах Finder - удобно для планового обслуживания.
