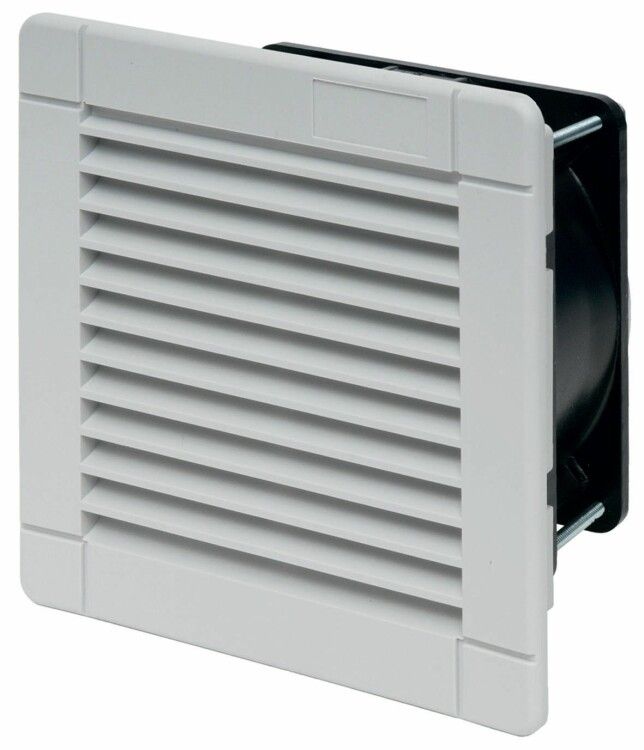

Вентилятор с фильтром; стандартная версия; питание 120В АС; расход воздуха 230м3/ч; степень защиты IP54 | 7F5081204230 Finder

Вентилятор с фильтром Finder 7F 7f5081204230 предназначен для принудительной циркуляции воздуха в закрытых электрошкафах и корпусах оборудования, обеспечивая охлаждение и защиту от пыли благодаря встроенному фильтру. Устройство рассчитано на работу в сетях переменного тока 120 В и подходит для установки в условиях повышенной запыленности.

Назначение и область применения

Этот вентилятор используется для активного охлаждения электронных компонентов внутри шкафов управления, распределительных щитов, систем автоматизации и других замкнутых устройств. Благодаря наличию фильтра он предотвращает попадание пыли внутрь корпуса, снижая риск перегрева и выхода из строя чувствительной аппаратуры. Подходит для промышленных объектов, станций управления, лабораторий и производственных участков с высокой запыленностью.

Технические характеристики

• Напряжение питания: 120 В AC - совместим с сетями стандарта North America и другими регионами с таким напряжением;
• Объёмный расход воздуха: 230 м³/ч - достаточен для эффективного теплообмена в шкафах до 0,5–0,7 м³;
• Номинальная мощность: 40 Вт - низкий энергопотребление при сохранении производительности;
• Тип вентилятора: циркуляционный - создаёт направленный поток воздуха внутри камеры;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в количестве, нарушающем работу) и от брызг воды со всех сторон;
• Цвет: 7035 (серый) - соответствует стандартным цветовым решениям промышленного оборудования;
• Количество вентиляторов: один - одноканальная система охлаждения;
• Тип монтажа: встраиваемый - устанавливается в стенку корпуса через вырезанное отверстие.

Совместимость и монтаж

Вентилятор Finder 7F 7f5081204230 монтируется методом защелкивания - после вырезания отверстия по шаблону, который приложен в упаковке, устройство просто вставляется и фиксируется за счёт пластиковых зажимов. Это исключает необходимость сверления, болтов или дополнительных креплений. Для правильной установки важно точно соблюсти габариты проёма, указанные в шаблоне. Монтаж выполняется на вертикальную или горизонтальную поверхность, при этом воздушный поток направляется внутрь шкафа. Нельзя использовать в местах с постоянным воздействием струй воды или погружением в жидкости - IP54 не гарантирует герметичность при длительном контакте с водой.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в промышленных системах. Степень защиты IP54 соответствует международному стандарту IEC 60529. Работает в температурном диапазоне, типичном для промышленного оборудования (уточнять в документации производителя). Электрическая изоляция выполнена в соответствии с нормами для сетей 120 В AC.

Преимущества

• Фильтр встроен в конструкцию - не требует внешних решений для защиты от пыли;
• Защелкивающийся монтаж - быстрый и надёжный, без инструментов;
• Низкая мощность - экономичен в работе, не нагружает сеть;
• Высокая производительность при компактных размерах - оптимально для ограниченного пространства;
• Интегрированный шаблон отверстия - минимизирует ошибки при установке.

Ограничения применения

• Не предназначено для работы во взрывоопасных средах - отсутствует взрывозащита;
• Не рекомендуется для установки в помещениях с постоянными струями воды, паром или химически агрессивными испарениями - IP54 недостаточно для таких условий;
• Работает только от сети 120 В AC - несовместим с 220/230 В или постоянным током;
• Фильтр требует периодической замены - не указан срок службы, но при сильной запылённости - каждые 3–6 месяцев.

Примеры использования

• Охлаждение частотных преобразователей в цехах с металлообработкой;
• Поддержание температуры в шкафах PLC и контроллеров на конвейерах;
• Вентиляция распределительных щитов в пищевой промышленности, где важна чистота;
• Системы управления насосами и компрессорами в условиях пыли и вибрации.

Практические советы

• Перед установкой проверьте точность вырезанного отверстия по шаблону - даже небольшое отклонение может помешать защелкиванию;
• Заменяйте фильтр при заметном засорении - забитый фильтр снижает производительность на 30–50%;
• При использовании в нескольких вентиляторах в одном шкафу - располагайте их так, чтобы потоки не противостояли друг другу;
• Не используйте в качестве основного охладителя для шкафов более 1 м³ - потребуется более мощное решение;
• Проверяйте наличие напряжения перед подключением - неверное напряжение повредит двигатель.
