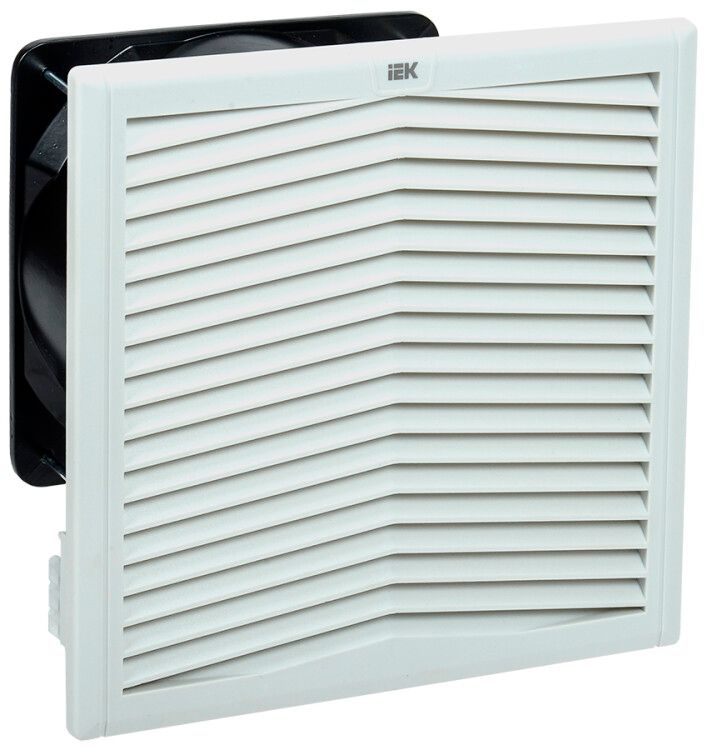

Вентилятор с фильтром ВФИ 480 м3/час IP55 | YVR10-480-55 IEK

Вентилятор с фильтром ВФИ 480 м3/час IP55 от IEK предназначен для принудительного охлаждения электротехнических шкафов, сочетая эффективную циркуляцию воздуха с защитой от пыли и влаги. Артикул yvr10-480-55 обеспечивает надежную работу в условиях экстремальных температур и повышенной запыленности.

Назначение и область применения

Вентилятор с фильтром ВФИ 480 м3/час IP55 применяется для охлаждения внутреннего объема электрощитов, распределительных устройств и других закрытых корпусов с электронными и электромеханическими компонентами. Предназначен для предотвращения перегрева чувствительного оборудования - автоматики, преобразователей частоты, контакторов, PLC-устройств. Подходит для установки в промышленных зонах, на объектах энергетики, транспорта и машиностроения. Особенно эффективен там, где требуется постоянная вентиляция при наличии внешней пыли, влаги или перепадов температур.

Технические характеристики

• Объёмный расход воздуха: 480 м³/ч - достаточен для охлаждения шкафов до 0,5–0,7 м³ при среднем тепловыделении
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не попадает в количестве, нарушающем работу) и от струй воды из любого направления
• Рабочее напряжение: 230 В AC - совместим с сетями стандарта Европы и стран СНГ
• Мощность: 54 ВА - низкое энергопотребление, не требует выделенных цепей питания
• Диапазон температур: от –50 C до +70 C - работает в суровых климатических условиях, включая холодные склады и жаркие цеха
• Срок службы: 56 000 часов (~6,4 года при работе 24/7) - рассчитан на длительную эксплуатацию без замены
• Цвет: 7035 RAL - серый матовый, соответствует типовым цветовым решениям промышленных шкафов
• Тип вентилятора: циркуляционный - создаёт направленный поток воздуха через шкаф, а не просто вытягивает его
• Климатическое исполнение: У2.1 - умеренный климат, с возможностью эксплуатации в помещениях с контролируемой влажностью

Совместимость и монтаж

Вентилятор с фильтром ВФИ 480 м3/час IP55 монтируется методом защелкивания - не требует сверления или крепежа. Устанавливается в подготовленное отверстие в стенке шкафа, плотно фиксируясь за счет гибких защелок. Диаметр отверстия должен точно соответствовать габаритам устройства - перед установкой проверьте посадочные размеры. Аксессуары и переходники не предусмотрены. Для удобства сервиса вентилятор можно демонтировать без инструментов. Направление воздушного потока меняется путем поворота всего модуля на 180° - достаточно перевернуть его в монтажном отверстии.

Безопасность и стандарты

Вентилятор с фильтром ВФИ 480 м3/час IP55 соответствует требованиям к безопасности для оборудования, работающего в сетях переменного тока 50 Гц до 230 В. Степень защиты IP55 обеспечивает соответствие нормам IEC 60529. Конструкция выполнена из материалов, устойчивых к УФ-излучению и химически агрессивной среде, что снижает риск старения корпуса при эксплуатации в светлых или открытых помещениях.

Преимущества

• Сменный фильтр - позволяет продлевать срок службы внутренних компонентов шкафа, не допуская накопления пыли
• Низкий уровень шума - благодаря прогрессивной aerodynamic системе, не мешает работе персонала рядом со шкафом
• Высокая устойчивость к температурным скачкам - функционирует даже при минусовой температуре, недоступной для большинства аналогов
• Простота обслуживания - фильтр доступен для замены без снятия вентилятора с места монтажа
• Совместимость с терморегуляторами - можно подключить к внешним датчикам температуры для автоматического включения/выключения

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендуется использовать в местах с постоянным прямым попаданием воды - IP55 не гарантирует герметичность при стационарном затоплении
• Не поддерживает регулирование скорости вращения - работает на фиксированной мощности, нельзя менять обороты
• Не совместим с системами управления по протоколам Modbus или CAN - управление только через внешний термореле или ручной выключатель

Примеры использования

• Шкафы управления насосными станциями - предотвращает перегрев частотников и реле
• Щитовые комнаты на заводах - обеспечивает стабильную температуру для PLC и датчиков
• Электрошкафы на открытых площадках - защищает оборудование от пыли и перепадов температур
• Системы автономного освещения - охлаждает инвертеры и зарядные устройства в контейнерных установках

Практические советы

• Перед установкой проверьте, чтобы отверстие в шкафе было чистым и не имело острых кромок - они могут повредить уплотнение фильтра
• Заменяйте фильтр каждые 3–6 месяцев в пыльных условиях, ежегодно - в обычных цехах
• При монтаже ориентируйте выходной канал вентилятора так, чтобы поток воздуха проходил через наиболее горячие элементы (преобразователи, силовые модули)
• Для увеличения эффективности используйте вентилятор в связке с терморегулятором - он будет работать только при необходимости, экономя энергию и продлевая срок службы
• Не забывайте, что ВФИ 480 м3/час IP55 - это один вентилятор; для больших шкафов (>1 м³) потребуется два или более устройства
