Вентилятор правый ВЦ 14-46 № 4 с двигателем 2,2/1000 - 03.02.216890 ОРЛАН

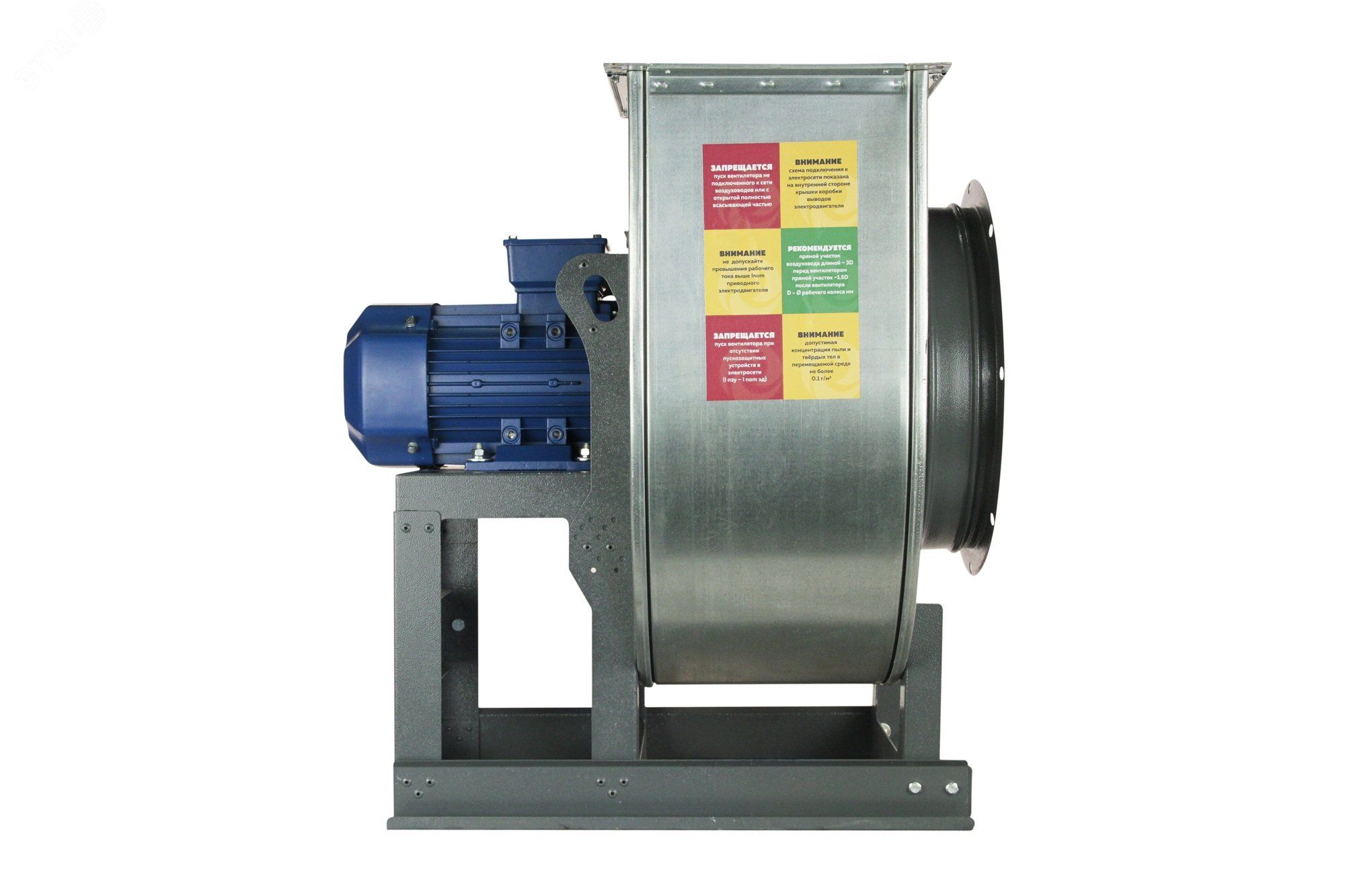

Вентилятор центробежный ВЦ 14-46 №4 с двигателем 2,2/1000 - это радиальный вентилятор среднего давления на базе двигателя мощностью 2,2 кВт и частотой вращения 1000 об/мин, предназначенный для организации принудительной вентиляции в системах воздуховодов жилых, общественных и промышленных зданий. Модель выпускается брендом Элком под артикулом 03.02.216890 и совместима с рядом аналогичных серий.

Назначение и область применения

Вентилятор центробежный ВЦ 14-46 №4 с двигателем 2,2/1000 используется для перемещения воздуха в системах вентиляции с жесткими требованиями к давлению, но без высоких температур. Подходит для установки в зданиях с распределёнными воздуховодами: офисах, школах, больницах, производственных цехах, лабораториях. Применяется в вытяжных системах, в том числе там, где требуется перекачка воздуха через длинные или сложные сети каналов.

Технические характеристики

• Тип: центробежный, радиальный
• Мощность двигателя: 2,2 кВт
• Частота вращения: 1000 об/мин
• Изготовлен из углеродистой стали - обеспечивает механическую прочность и долговечность
• Угол установки по умолчанию: 0°
• Направление вращения рабочего колеса: левое
• Возможные углы поворота корпуса: 45°, 90°, 135°, 225°, 270° - изменяются пользователем
• Угол 180° - доступен только по специальному заказу
• Аналоги по маркировке: ВР 280-46, ВР 300-45, ВР 15-45, ВПВ-СД, ВР 287-46,1

Совместимость и монтаж

Вентилятор центробежный ВЦ 14-46 №4 с двигателем 2,2/1000 монтируется на фланцевые соединения с помощью болтов. Для изменения угла установки необходимо открутить шесть крепёжных болтов, повернуть корпус на нужную позицию и зафиксировать заново. Все допустимые углы (кроме 180°) поддерживают взаимозаменяемость с существующими системами воздуховодов. Обязательно проверьте соответствие диаметра входного и выходного патрубков с проектным решением. Двигатель рассчитан на работу от трёхфазной сети 380 В.

Преимущества

• Высокая надёжность благодаря материалу корпуса - углеродистая сталь устойчива к деформациям и коррозии в условиях повышенной влажности
• Гибкость монтажа: возможность самостоятельной регулировки угла установки позволяет адаптировать устройство под любую конфигурацию воздуховода
• Стандартная мощность 2,2 кВт обеспечивает достаточное давление для большинства промышленных и коммерческих систем
• Широкая совместимость с аналогами - замена возможна без переделки системы

Ограничения применения

• Не предназначен для работы с агрессивными газами, паром выше +40 C или взрывоопасными средами
• Запрещено использовать в помещениях с классом взрывоопасности
• Угол 180° недоступен в стандартной комплектации - требует предварительного заказа
• Не рекомендован для длительной работы при напряжении ниже 340 В или выше 420 В

Примеры использования

• Вытяжка из химической лаборатории через горизонтальные воздуховоды
• Обеспечение вентиляции в цехе с металлообработкой
• Принудительная вытяжка из туалетов и душевых в многоквартирном доме
• Подключение к центральной вентсистеме в административном здании

Практические советы

• Перед монтажом убедитесь, что угол поворота соответствует траектории воздуховода - это снижает потери давления
• При изменении угла используйте только оригинальные болты и соблюдайте момент затяжки - не переусердствуйте
• Для продления срока службы периодически проверяйте состояние лопастей и наличие вибраций
• Если система работает в запылённой среде, установите предфильтр до вентилятора - это снизит нагрузку на рабочее колесо
• При замене старого оборудования сверьте маркировку: ВЦ 14-46 №4 с двигателем 2,2/1000 (Элком, артикул 03.02.216890) является прямым аналогом ВР 280-46 и других указанных моделей
