Вентилятор ВЦП 7-40 № 2,5 левый 0 с двигателем 2.2/3000 Элком - 03.08.217971 ОРЛАН

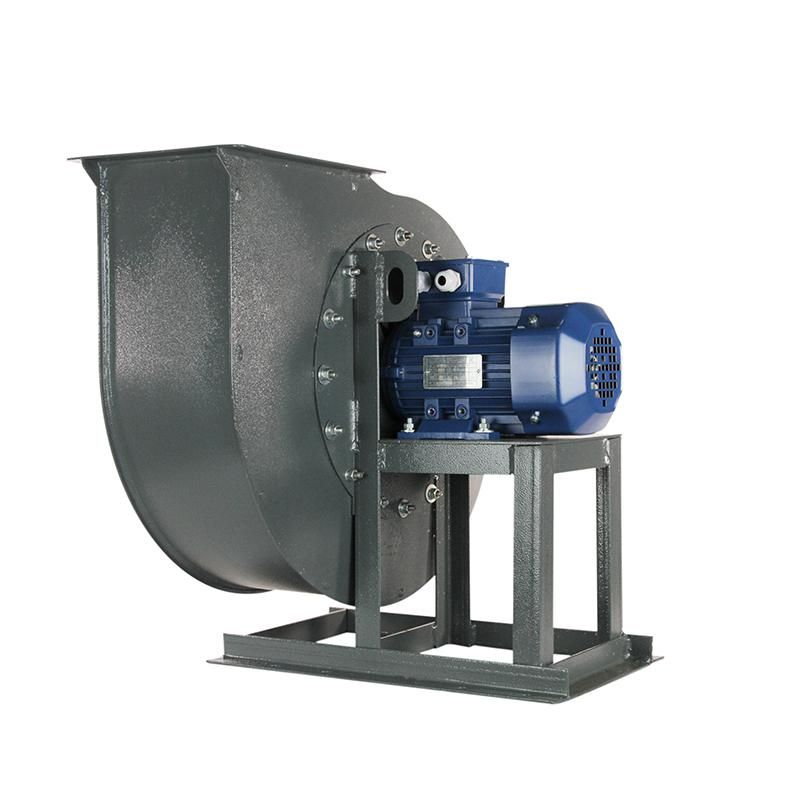

Центробежный вентилятор Элком 03.08.217971 - это моноблочная установка с двигателем 2,2 кВт и оборотами 3000 об/мин, предназначенная для перемещения воздушных масс с высоким содержанием пыли в системах вентиляции. Конструкция обеспечивает надежную работу в сложных промышленных условиях, где важна устойчивость к износу и возможность изменения направления выброса.

Назначение и область применения

Вентилятор Элком 03.08.217971 используется для транспортировки запыленного воздуха в системах вытяжной вентиляции. Подходит для работы в цехах с металлообработкой, деревообработкой, пескоструйными установками, зерновыми элеваторами и другими объектами, где есть значительное количество твердых частиц в воздухе. Левостороннее исполнение позволяет гибко проектировать трассы воздуховодов, особенно когда требуется изменить направление потока без дополнительных поворотов.

Технические характеристики

• Тип: центробежный, пылевой
• Исполнение: левое (направление вращения против часовой стрелки при взгляде на вал со стороны двигателя)
• Рабочее колесо: 6 лопастей, загнутых в сторону вращения - снижает турбулентность и увеличивает КПД
• Мощность двигателя: 2,2 кВт
• Частота вращения: 3000 об/мин
• Климатическое исполнение: У и Т (умеренный и тропический климат)
• Категория размещения: 2-я и 3-я - допускается использование в закрытых помещениях с контролируемой средой
• Диапазон температур: от –40 C до +40 C
• Конструкция: моноблок - двигатель и рабочее колесо смонтированы на единой раме из металлопроката
• Корпус: спиральный кожух типа “улитка” из стали, с возможностью поворота на 360° относительно основания
• Фланцы: на входном и выходном патрубках - для болтового крепления к воздуховодам

Совместимость и монтаж

Вентилятор Элком 03.08.217971 оснащен фланцами стандартизированного размера, совместимыми с большинством промышленных воздуховодов. Монтаж выполняется через отверстия в фланцах с использованием болтов и прокладок. Благодаря возможности поворота спирального кожуха, можно легко адаптировать направление нагнетаемого воздуха под существующую трассу без перестановки всего оборудования. Для правильной установки необходимо соблюдать жесткое крепление к фундаменту - вибрации от 3000 об/мин требуют устойчивой базы. Двигатель подключается к трехфазной сети 380 В.

Ограничения применения

Не допускается применение вентилятора Элком 03.08.217971 в следующих случаях:

• Воздух содержит взрыво- или огнеопасные вещества (газы, пары растворителей, пыль с низким пределом воспламенения)
• Присутствуют липкие, волокнистые или клейкие примеси (например, целлюлоза, смола, клей)
• Агрессивные химические компоненты, способные вызвать коррозию металла (кислоты, щелочи, солевые aerosols)
• Температура воздуха ниже –40 C или выше +40 C
• Условия повышенной влажности, приводящие к конденсации внутри корпуса - риск коррозии и залипания лопастей

Примеры использования

• Вытяжка пыли с точечных станков по обработке металла (шлифование, сверление)
• Обеспечение вентиляции в зонах просеивания и транспортировки зерна
• Удаление древесной пыли в столярных мастерских
• Подключение к системам пневмотранспорта сыпучих материалов
• Вентиляция в камерах сушки с высоким уровнем пылеобразования

Практические советы

• Перед первым запуском проверьте направление вращения - при левом исполнении оно должно быть против часовой стрелки при взгляде на вал со стороны двигателя
• При монтаже используйте виброизолирующие прокладки между фланцами и воздуховодами - это продлит срок службы подшипников
• Регулярно проводите осмотр рабочего колеса - накопление пыли на лопастях снижает эффективность и вызывает дисбаланс
• Для длительной работы в режиме максимальной нагрузки рекомендуется установка частотного преобразователя - он снизит пиковые токи и продлит жизнь двигателю
• Убедитесь, что посадочные размеры фланцев соответствуют вашим воздуховодам - нестандартные диаметры потребуют переходников
