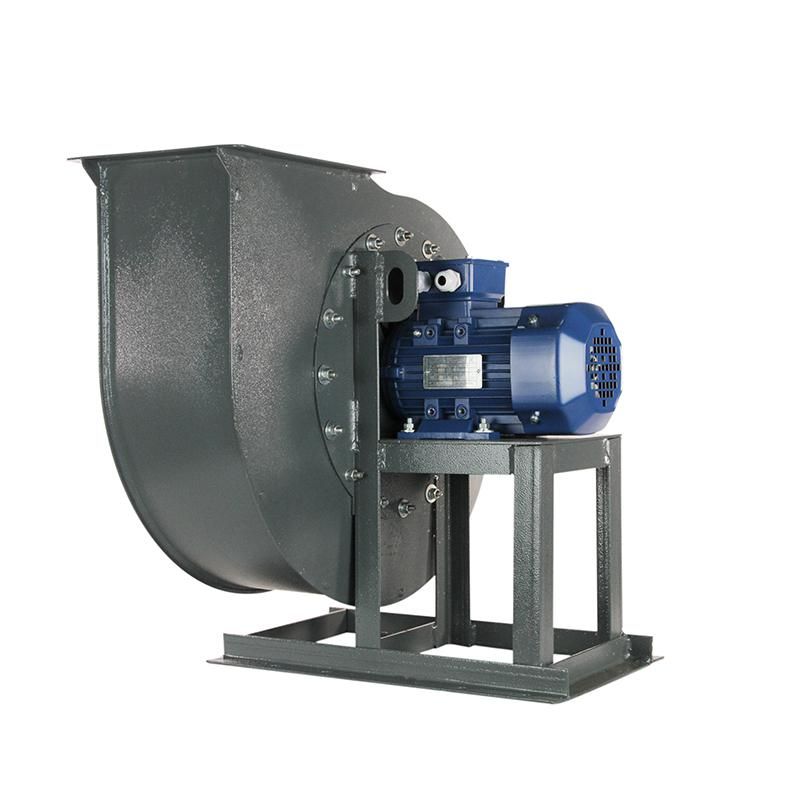

Вентилятор ВЦП 7-40 № 3,15 левый 0 с двигателем 2.2/3000 Элком - 03.08.217973 ОРЛАН

Вентилятор ВЦП 7-40 №3.15 левый с двигателем 2.2/3000 от Элком предназначен для вытяжки воздуха с высоким содержанием пыли и твердых частиц - например, на производствах с металлообработкой, деревообработкой или циклонными системами. Модель с левосторонним направлением вращения и двигателем 2,2 кВт обеспечивает устойчивую работу при температуре до +80 C.

Назначение и область применения

Вентилятор ВЦП 7-40 №3.15 левый с двигателем 2.2/3000 используется для удаления газовоздушных смесей, содержащих пыль и механические примеси. Подходит для установки в системах местной вытяжной вентиляции на заводах, где есть выбросы абразивной пыли, опилок, стружки или других твердых частиц. Концентрация примесей не должна превышать 600 г/м³. Температура перекачиваемого воздуха - максимум +80 C.

Технические характеристики

• Модель: ВЦП 7-40 №3.15
• Направление вращения: левое
• Мощность двигателя: 2,2 кВт
• Частота вращения: 3000 об/мин
• Максимальная температура перекачиваемого воздуха: +80 C
• Максимальная концентрация твердых частиц: 600 г/м³
• Производитель: Элком
• Артикул: 03.08.217973

Совместимость и монтаж

Вентилятор ВЦП 7-40 №3.15 левый с двигателем 2.2/3000 имеет фланцевое соединение - подключается к воздуховодам через прямой фланец. Установка требует жесткой базовой платформы из-за вибраций при работе на 3000 об/мин. Для правильного монтажа важно соблюдать направление вращения: левый тип вращения означает, что вал вращается против часовой стрелки при взгляде на двигатель со стороны привода. Перед запуском проверьте соответствие посадочного диаметра воздуховода и фланца вентилятора.

Безопасность и стандарты

Вентилятор соответствует требованиям ГОСТ 12.2.003–2014 по защите от поражения электрическим током и вибрационным нагрузкам. Применяется в помещениях с классом взрывоопасности не выше IIА. Отсутствуют данные о сертификации IP - не предназначен для работы во влажных средах или на улице.

Преимущества

• Усиленная конструкция рабочего колеса - устойчиво работает при наличии абразивной пыли
• Высокая частота вращения (3000 об/мин) обеспечивает достаточную производительность для компактных систем
• Стандартный двигатель 2,2 кВт легко заменить на аналогичный при необходимости ремонта
• Левостороннее исполнение позволяет гибко проектировать системы с несколькими вентиляторами без заторов потока

Ограничения применения

• Не использовать при температуре воздуха выше +80 C - риск деформации корпуса и выхода из строя уплотнений
• Запрещено применять для агрессивных газов (кислоты, щелочи, растворители) - материал корпуса не химически стойкий
• Не рассчитан на постоянную работу в условиях повышенной влажности или осадков - отсутствует защита от воды
• Не подходит для чистого воздуха без примесей - экономически невыгодно из-за избыточной прочности конструкции

Примеры использования

• Вытяжка пыли с шлифовальных станков в металлообработке
• Удаление древесной стружки из цехов деревообработки
• Обеспечение вентиляции в циклонных системах сепарации сыпучих материалов
• Работа в составе комплексной вентсистемы на пищевых предприятиях при удалении муки или крахмала

Практические советы

• Перед первым запуском проверьте направление вращения - при неправильном вращении эффективность снижается на 30–40%
• Из-за высокой скорости вращения рекомендуется устанавливать виброизоляцию между основанием и рамой вентилятора
• При длительной эксплуатации в условиях пыли - проводите плановый осмотр рабочего колеса каждые 500 часов - возможна эрозия лопастей
• Для обслуживания используйте только оригинальные или совместимые двигатели мощностью 2,2 кВт - отличие по крутящему моменту может повредить передачу
• Артикул 03.08.217973 - единственный идентификатор для заказа запчастей; сохраняйте его при запросе сервиса
