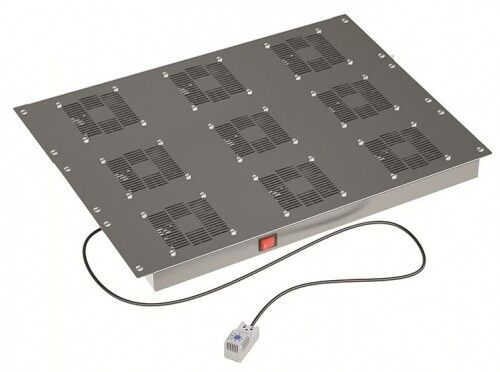

Вентиляторный модуль 19", 9 вент. с термостатом RAL 9005 | R519VSIT9FTB DKC ДКС

Вентиляторный модуль 19 дюймов, 9 вентиляторов, с термостатом, RAL 9005, серия STI/CQE от DKC предназначен для принудительного охлаждения внутри 19-дюймовых серверных стоек. Этот модуль обеспечивает равномерную циркуляцию воздуха в ограниченном пространстве, предотвращая перегрев чувствительного сетевого оборудования. Артикул r519vsit9ftb соответствует серии STI/CQE и совместим с корпусами DKC.

Назначение и область применения

Вентиляторный модуль 19 дюймов, 9 вентиляторов, с термостатом, RAL 9005, серия STI/CQE используется для активного охлаждения внутри 19-дюймовых IT-шкафов и стоек. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах связи и других местах, где требуется постоянный отвод тепла от активного оборудования - маршрутизаторов, коммутаторов, серверов, UPS.

Технические характеристики

• Тип питания: переменный ток (AC), 220–240 В
• Количество вентиляторов: 9 штук
• Номинальная мощность: 198 ВА
• Номинальный ток: 0,6–1,3 А
• Объёмный расход воздуха: 1440 м³/ч
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Цвет: RAL 9005 (матовый чёрный)
• Материал корпуса: оцинкованная сталь
• Электромагнитная совместимость (EMC): да - соответствие требованиям по помехоустойчивости
• Управление: встроенный термостат - автоматическое включение/выключение при достижении пороговой температуры
• Способ монтажа: винтовое крепление через стандартные отверстия 19-дюймовой стойки

Совместимость и монтаж

Модуль совместим со всеми 19-дюймовыми IT-стойками DKC серии CQE и STI. Устанавливается на передние или задние вертикальные направляющие профили. Для фиксации используются стандартные элементы: винт M6, чашеобразная пластиковая шайба и закладная гайка M6. Размеры модуля рассчитаны под юнитовое пространство стойки - не требует доработки конструкции. Кабель питания выведен на боковую сторону для удобного подключения к внешнему источнику или распределительному устройству.

Безопасность и стандарты

Изделие соответствует требованиям EMC - снижает уровень электромагнитных помех, что важно для работы рядом с чувствительными сетевыми устройствами. Напряжение 220–240 В соответствует европейским и российским стандартам бытовой и промышленной сети. IP20 позволяет использовать модуль только во внутренних помещениях, защищённых от влаги и пыли. Прямое попадание жидкости или высокая запылённость недопустимы.

Преимущества

• Высокая производительность: 9 вентиляторов обеспечивают суммарный воздушный поток 1440 м³/ч - достаточно для плотно укомплектованной стойки
• Автоматический режим: термостат включает вентиляторы только при необходимости, снижая энергопотребление и износ
• Прочная конструкция: корпус из оцинкованной стали устойчив к механическим воздействиям и коррозии
• Чёрный цвет RAL 9005: гармонирует с большинством современных IT-шкафов, не выделяется в ряду оборудования
• Подтверждённая совместимость: специально разработан для корпусов DKC - гарантирует точную посадку и надёжность

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование в сырых, пыльных или открытых зонах
• Работает только при наличии стабильного напряжения 220–240 В - несовместим с 110 В или источниками бесперебойного питания без выходного напряжения AC
• Термостат имеет фиксированный порог срабатывания - нельзя регулировать температурный диапазон вручную
• Запрещено открывать корпус или ремонтировать вентиляторы самостоятельно - отсутствуют сервисные точки, замена только комплексная

Примеры использования

• Охлаждение серверной стойки с 10+ коммутаторами и 2 UPS в офисе
• Вентиляция телекоммуникационного шкафа на базе станции мобильной связи
• Поддержание температуры в распределительном пункте с оборудованием VoIP и SDH
• Дополнительный радиатор для шкафа с высокой плотностью размещения устройств

Практические советы

• Проверьте свободное место в стойке - модуль занимает один юнит, но требует минимум 50 мм свободного пространства спереди и сзади для циркуляции воздуха
• При использовании нескольких модулей в одной стойке - распределяйте их равномерно: один сверху, один снизу, один посередине
• Не забудьте подключить питание до окончательной фиксации - провода должны быть аккуратно зафиксированы, чтобы не мешать другим кабелям
• При первом включении слышится характерный щелчок термостата - это нормально, значит система начала работу
• Для обслуживания - отключите питание, снимите винты и вытащите модуль как единое целое; не пытайтесь менять отдельные вентиляторы
