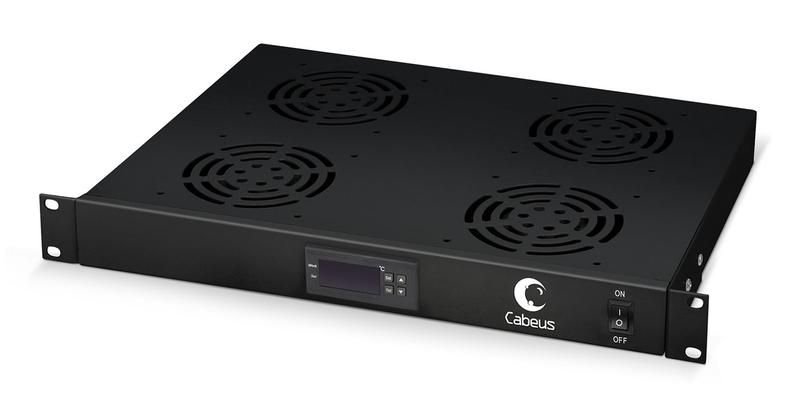

Модуль вентиляторный JG03t-BK 19дюйм 4 вентилятора с цифровым термодатчиком RAL 9004 черн. Cabeus 8616c

Модуль вентиляторный 19 дюйм, 4 вентилятора, с цифровым термодатчиком, цвет черный (RAL 9004) от бренда Cabeus (артикулы 8616c, jg03t-bk) предназначен для активного охлаждения оборудования в 19-дюймовых стойках, обеспечивая стабильную работу за счет автоматического управления температурой.

Назначение и область применения

Модуль вентиляторный 19 дюйм, 4 вентилятора, с цифровым термодатчиком, цвет черный (RAL 9004) используется для удаления избыточного тепла из телекоммуникационных, серверных и распределительных шкафов. Подходит для установки в помещениях с контролируемым микроклиматом - офисах, центрах обработки данных, узлах связи, промышленных щитовых. Применяется там, где требуется постоянный воздушный поток для предотвращения перегрева чувствительной электроники.

Технические характеристики

• Тип: модуль вентиляторный с терморегуляцией
• Совместимость: 19-дюймовые стойки (монтаж на направляющие)
• Количество вентиляторов: 4 шт.
• Общий объемный расход воздуха: 600 м³/ч
• Питание: переменный ток (AC), 230 В
• Номинальная мощность: 70 Вт
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Цвет: черный (RAL 9004), покрытие - ударопрочная порошковая краска
• Управление: встроенный цифровой термодатчик и терморегулятор
• Подключение питания: разъем IEC-60320 C14 (в комплекте шнур Schuko CEE 7/7–C13, 1,5 м)
• Дополнительные разъемы: 2 × IEC-60320 C13 для подключения внешних вентиляторов; разъем для подключения выносного температурного датчика

Совместимость и монтаж

Модуль вентиляторный 19 дюйм, 4 вентилятора, с цифровым термодатчиком, цвет черный (RAL 9004) крепится на стандартные направляющие 19-дюймовой стойки с помощью металлических кронштейнов. Установка выполняется в вертикальном положении - передняя панель с кнопкой включения должна быть обращена к пользователю. Для фиксации достаточно вставить модуль в проем стойки до щелчка. Разъемы расположены на задней стенке - удобно для подключения через заднюю часть шкафа. Кабели должны быть проложены так, чтобы не перекрывать воздушный поток.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования класса II (двойная изоляция). Степень защиты IP20 исключает использование в условиях повышенной влажности, запыленности или на улице. Напряжение 230 В требует подключения к заземленной сети. Шнур питания в комплекте соответствует европейскому стандарту Schuko. Не допускается эксплуатация при температурах выше +40 C окружающей среды - это снижает эффективность охлаждения и может вызвать перегрузку системы.

Преимущества

• Автоматическое управление: термодатчик включает/выключает вентиляторы при достижении заданной температуры - экономит энергию и продлевает срок службы вентиляторов
• Гибкая система охлаждения: два выхода C13 позволяют подключить дополнительные вентиляторы для усиления airflow
• Устойчивый корпус: стальной корпус с порошковым покрытием выдерживает механические нагрузки и коррозию в помещении
• Простота обслуживания: все элементы доступны без демонтажа - кнопка включения, разъемы, вентиляторы

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - IP20 недостаточно для таких условий
• Не рекомендуется использовать в шкафах с высокой плотностью оборудования (>10 кВт/м²) - возможна недостаточная теплоотводящая способность
• Запрещается подключать устройства с потребляемой мощностью более 10 А на каждый разъем C13
• Не работает при напряжении ниже 200 В или выше 250 В - возможны сбои терморегулятора

Примеры использования

• Охлаждение коммутаторов и маршрутизаторов в телеком-шкафу
• Поддержание температуры в распределительных щитах с PLC-устройствами
• Активное охлаждение серверных стоек в малых ЦОД
• Вентиляция шкафов с преобразователями частоты и ИБП

Практические советы

• Перед установкой проверьте свободное пространство в стойке - модуль занимает около 1U, но требует минимум 5 см зазора спереди и сзади для циркуляции воздуха
• Используйте выносной температурный датчик, если основной датчик расположен рядом с источником тепла - он будет давать некорректные показания
• Чистите вентиляторы каждые 3–6 месяцев - даже при IP20 внутри шкафа может накапливаться пыль
• Если шкаф находится в жарком помещении, рассмотрите возможность подключения двух модулей - один сверху, другой снизу - для создания горизонтального потока
• Шнур питания 1,5 м - достаточен для большинства ситуаций, но при длинных трассах используйте удлинитель с заземлением
