Верхний адаптер для рейки 35мм 56.34 | 05647 Finder 56.47

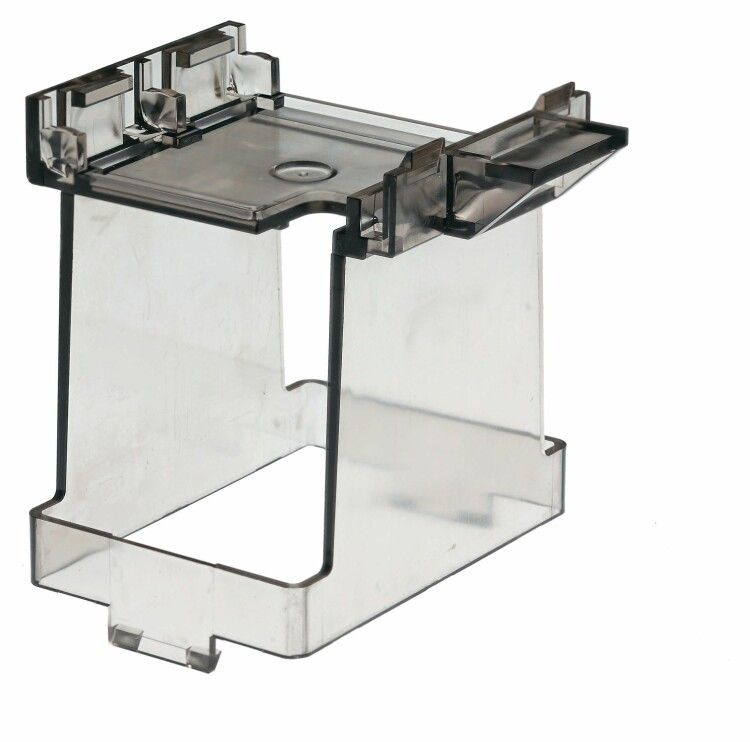

Адаптер верхний для рейки 35 мм (EN 50022) 56.34 от Finder - компактный элемент для установки устройств на DIN-рейку, обеспечивающий надёжное крепление и доступ к контактам сверху. Применяется в распределительных щитах с модульной аппаратурой, особенно там, где требуется удобство обслуживания и минимизация габаритов.

Назначение и область применения

Адаптер верхний для рейки 35 мм (EN 50022) 56.34 предназначен для фиксации электромеханических устройств - например, реле, таймеров или контакторов - на стандартной DIN-рейке шириной 35 мм. Он позволяет расположить аппарат так, чтобы его клеммы находились выше уровня рейки, что упрощает подключение проводов и снижает риск перегрева из-за плотного соседства других модулей. Подходит для сборки шкафов управления, автоматических систем и промышленной автоматизации.

Технические характеристики

• Тип изделия: адаптер верхний для монтажа на DIN-рейку
• Напряжение: 220 В - рассчитан на работу в сетях переменного тока до этого значения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям пальцами и от крупных предметов, но не от воды и пыли
• Материал корпуса: прозрачный пластик - обеспечивает визуальный контроль внутренних элементов и устойчив к механическим воздействиям
• Диапазон рабочих температур: от –40 C до +70 C - работает в условиях суровых климатов и нагретых шкафах
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, допускает колебания влажности
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к коммутирующим устройствам
• Цвет: прозрачный - позволяет легко определить наличие установленного устройства

Совместимость и монтаж

Адаптер 56.34 совместим со всеми устройствами серии 56 от Finder, которые имеют стандартизированную форму для крепления на рейке. Монтаж осуществляется путём защёлкивания на DIN-рейку 35 мм по стандарту EN 50022. Для установки достаточно совместить выступы адаптера с пазами рейки и слегка надавить до характерного щелчка. Крепление не требует инструментов. После установки адаптера на него можно монтировать реле, контакторы или другие модули с подходящими крепёжными отверстиями. Обратите внимание: адаптер не является источником питания - он лишь обеспечивает механическую и электрическую изоляцию между устройством и рейкой.

Безопасность и стандарты

Адаптер верхний 56.34 соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, прочность и долговечность коммутационных устройств. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги - поэтому применение допускается только внутри закрытых электрошкафов. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях повышенной влажности и низких температур, типичных для промышленных помещений в России и странах СНГ.

Преимущества

• Обеспечивает свободный доступ к клеммам сверху - упрощает подключение и диагностику
• Изготовлен из прозрачного пластика - позволяет контролировать положение и целостность установленного оборудования
• Работает в широком температурном диапазоне - подходит для холодных цехов и жарких шкафов
• Не требует инструментов для монтажа - экономит время при сборке и сервисе
• Совместим с продукцией серии 56 от Finder - обеспечивает единый стиль и надёжность системы

Ограничения применения

• Не предназначен для открытых площадок или мест с высокой запылённостью - степень защиты IP20 недостаточна
• Не используется для монтажа вне DIN-реек - не имеет креплений для стен или плат
• Не заменяет заземление - не создаёт электрический контакт с рейкой, если она не заземлена отдельно
• Не рекомендован для установки рядом с источниками тепла выше +70 C - возможен деформация корпуса

Примеры использования

• Подключение реле времени Finder 56.47 на DIN-рейку в щите управления насосной станцией
• Фиксация контактора в распределительном шкафу на заводе с ограниченным пространством
• Установка в автоматические системы HVAC для удобного доступа к клеммам при настройке
• Замена старого адаптера в существующем шкафе с сохранением формата монтажа

Практические советы

• Перед монтажом проверьте, что DIN-рейка имеет точные размеры 35 мм - отклонение даже 1–2 мм может помешать защёлкиванию
• Если адаптер используется с реле, убедитесь, что его базовые крепёжные отверстия совпадают с габаритами адаптера 56.34
• Не затягивайте крепёж слишком сильно - пластиковый корпус может треснуть
• При использовании в многомодульных шкафах оставляйте минимальный зазор 5 мм между адаптерами для лучшего теплоотвода
• Артикулы 56.34 и 56.47 часто используются вместе - первый служит основанием, второй - самим реле; они образуют единую систему от Finder
