Подвес вертикальный двойной 41х21, L 3000 | BSD2130 DKC ДКС

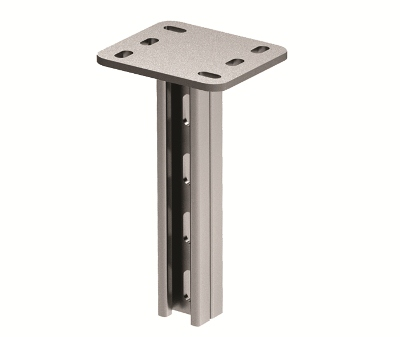

Подвес вертикальный двойной 41х21 мм, длина 3000 мм от DKC (ДКС) - это металлический элемент для фиксации кабельных трасс на потолке или полу. Артикул bsd2130 из серии B5 Combitech обеспечивает надёжную поддержку двух консолей одновременно, что упрощает сборку сложных систем проводки.

Назначение и область применения

Подвес вертикальный двойной 41х21 мм, длина 3000 мм предназначен для крепления кабельных трасс в помещениях с высокими требованиями к компактности и нагрузке. Он позволяет установить две консоли параллельно - например, ВВН-60, ВВН-70, ВВН-80 или BBD-21/41 - в одной точке крепления. Применяется в офисах, производственных цехах, серверных, жилых комплексах и других объектах, где требуется организованная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Тип изделия: профиль
• Материал: сталь оцинкованная
• Габариты профиля: 41×21 мм
• Толщина стенки профиля: 2,5 мм
• Толщина крепёжной пластины: 6 мм
• Длина: 3000 мм
• Диаметр крепёжного отверстия: 10,5 мм
• Покрытие: оцинковка
• Цвет: серый
• Исполнение: штанга

Совместимость и монтаж

Подвес вертикальный двойной 41х21 мм, длина 3000 мм совместим с консолями серии ВВН и BBD от DKC. Для монтажа используется болт М10 (диаметр отверстия 10,5 мм соответствует этому стандарту). Крепление выполняется к бетонному основанию или стальной конструкции через предварительно просверленные отверстия. Установка возможна как на потолок, так и на пол. Профиль имеет S-образную форму - он захватывает консоли сверху и снизу, исключая люфт. Рекомендуется использовать анкерные болты подходящего типа и класса прочности для безопасной фиксации.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает коррозионную стойкость в условиях повышенной влажности. Соответствует требованиям ГОСТ Р 50571.5.52 и EN 61537 для систем крепления кабельных трасс. Оцинковка защищает металл от ржавчины, продлевая срок службы системы до 25 лет в закрытых помещениях.

Преимущества

• Уменьшает количество точек крепления - один подвес заменяет два одиночных, экономя время и материалы.
• Обеспечивает равномерное распределение нагрузки между двумя консолями.
• Высокая жесткость профиля (толщина 2,5 мм) предотвращает прогиб даже при максимальной нагрузке.
• Оцинкованное покрытие снижает риск повреждений при транспортировке и хранении.
• Серия B5 Combitech стандартизирована - все элементы взаимозаменяемы и легко комбинируются.

Ограничения применения

• Не предназначена для наружной установки - оцинковка не гарантирует долговечность при постоянном воздействии осадков и УФ-излучения.
• Не рекомендуется применять в средах с агрессивными химическими веществами (например, в химических цехах без защиты).
• Длина 3000 мм требует точного выравнивания при монтаже - перекосы могут вызвать неравномерную нагрузку на консоли.
• Не подходит для крепления тяжёлых трубопроводов или оборудования - только для кабельных трасс.

Примеры использования

• Серверная комната: два ряда кабельных каналов (ВВН-70 и BBD-21/41) смонтированы на одном подвесе, чтобы сохранить свободное пространство под потолком.
• Производственный участок: параллельная прокладка силового и сигнального кабеля с использованием ВВН-80 и ВВН-60 на подвесе bsd2130.
• Жилой дом: организация кабельной трассы в подъезде - два уровня проводки (электро и TV) на одном вертикальном элементе.

Практические советы

• Перед монтажом проверьте, что диаметр отверстий в базовой конструкции (потолок/пол) соответствует 10,5 мм - используйте сверло HSS с шагом 10–11 мм.
• При установке на бетон - выбирайте анкеры M10 с минимальным глубиной заделки 60 мм.
• Не затягивайте болты слишком сильно - это может деформировать тонкостенный профиль.
• Если нужна более длинная система - можно соединить несколько подвесов, но только с использованием специальных муфт от DKC (не допускается самодельные соединения).
• Для удобства сборки - собирайте всю трассу на земле, затем поднимайте её целиком и фиксируйте подвесом.
