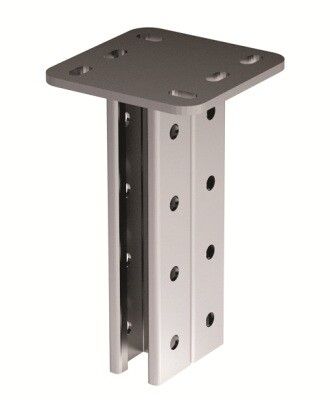

Подвес вертикальный двойной B5 Combitech 41х41 L1500 DKC (ДКС) BSD4115

Подвес вертикальный двойной 41х41, длина 1500 мм от DKC (ДКС) - металлический элемент системы крепления для сборки двухпараллельных кабельных трасс на высоте. Артикул bsd4115 используется там, где требуется надёжное и выверенное расстояние между проводниками - например, в системах автоматизации, энергообеспечении зданий или на промышленном оборудовании.

Назначение и область применения

Подвес вертикальный двойной 41х41 предназначен для фиксации консолей типа ВВН-60, ВВН-70, ВВН-80 и BBD-21/41. Он обеспечивает устойчивую поддержку двух кабельных каналов одновременно - как в одном направлении, так и параллельно друг другу. Применяется для монтажа трасс на потолках и полах в помещениях с нормальной и повышенной влажностью. Особенно эффективен в местах, где важно сохранить равномерную нагрузку и избежать перегрузки одного крепления.

Технические характеристики

• Форма: S-образный двойной профиль 41×41 мм
• Длина: 1500 мм
• Материал: сталь оцинкованная горячим способом
• Толщина стенки профиля: 2,5 мм
• Толщина крепёжной пластины: 6 мм
• Диаметр крепёжного отверстия: 10,5 мм
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и в условиях повышенной влажности
• Покрытие: непрерывное холодное цинкование - обеспечивает долговечную антикоррозийную защиту

Совместимость и монтаж

Подвес вертикальный двойной 41х41 совместим исключительно с консолями серии ВВН и BBD от DKC. Для установки используются анкерные болты M10 (диаметр отверстия 10,5 мм соответствует этому стандарту). Монтаж выполняется через две опорные пластины - одна к потолку, вторая к полу. Расстояние между точками крепления должно точно соответствовать длине подвеса - 1500 мм. Не рекомендуется использовать с другими типами кронштейнов - возможна потеря жесткости и деформация конструкции.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и DIN EN 61537 для систем кабельного монтажа. Цинковое покрытие соответствует классу защиты ZN 90 по ISO 1461. Климатическое исполнение УХЛ2 гарантирует безопасную эксплуатацию в закрытых помещениях с контролируемым микроклиматом - офисах, производственных цехах, лабораториях.

Преимущества

• Высокая механическая прочность за счёт увеличенной толщины пластины (6 мм) и цельносварной конструкции
• Горячеоцинкованное покрытие предохраняет металл от коррозии даже при длительной эксплуатации в сыром воздухе
• S-образная форма позволяет легко регулировать положение консолей без дополнительных деталей
• Одинаковая геометрия обоих плеч обеспечивает равномерное распределение веса кабельных трасс

Ограничения применения

• Не предназначена для внешней установки - несмотря на защитное покрытие, не рассчитана на постоянное воздействие осадков и УФ-лучей
• Запрещено применять с консолями других производителей - отличаются размеры крепёжных отверстий и ширина профиля
• Не следует нагружать сверх допустимой массы - максимальная нагрузка зависит от качества основания (бетон, плиты перекрытия); при сомнениях используйте расчетную таблицу от DKC
• Не подходит для монтажа трубопроводов или силовой аппаратуры - только для кабельных трасс

Примеры использования

• Электрошкафы на заводах - два уровня кабельных каналов для управления и сигнализации
• Аудио- и видеосистемы в конференц-залах - параллельная прокладка питания и сигналов
• Автоматизация технологических линий - кабели датчиков и приводов смонтированы рядом, но изолированы
• Жилые дома с комплексными системами безопасности - трассы CCTV и IP-сети запущены в одной вертикали

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в бетоне или стали - необходимо просверливать отверстия Ø12–14 мм для M10 анкеров
• При использовании нескольких подвесов на одной линии соблюдайте шаг не более 1,5 метра - особенно при длинных трассах с большим количеством кабелей
• Обязательно затяните все соединения моментом 15–20 Нм - недостаточное усилие вызывает люфт, переусилие повредит резьбу
• Для удобства сборки можно заранее подготовить комплект: один подвес bsd4115 + две консоли ВВН-70 = готовый модуль для быстрой замены
