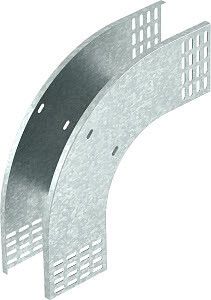

Вертикальный угол 90° внешний 110x200 (RBV 120 F FT) | 7007470 OBO Bettermann

Угол вертикальный внешний 90 градусов 110x200 мм от OBO BETTERMANN - компонент для сборки наружных углов кабельных лотков с высотой стенки 110 мм. Артикул rbv 120 f ft обеспечивает надежное направление трассы кабелей в вертикальной плоскости, сохраняя целостность защиты проводников. Продукт изготовлен из стали с горячим цинкованием и соответствует требованиям реестра промышленной продукции РФ.

Назначение и область применения

Угол вертикальный внешний 90 градусов 110x200 мм предназначен для формирования наружных поворотов кабельных лотков под углом 90° в вертикальном направлении. Подходит для систем, где требуется изменить траекторию трассы с горизонтального участка на вертикальный - например, при выводе кабелей с этажа на этаж или переходе между уровнями оборудования.

Используется совместно с кабельными лотками, имеющими высоту боковой стенки 110 мм. Применяется в промышленных объектах, энергообъектах, на заводах, в распределительных пунктах и других местах, где требуются защищённые и устойчивые кабельные системы.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точный внешний поворот без дополнительных фитингов
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Толщина материала: 1 мм - оптимальное сочетание жёсткости и веса для монтажа
• Высота: 110 мм - точно соответствует стандартным лоткам с такой высотой стенки
• Ширина: 200 мм - определяет размер наружного контура поворота
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклепками
• Реестр РФ: 1367\9\2023 - официально допущен к применению на объектах России
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - сертифицирован для использования на ядерных и радиационно опасных объектах
• Тип: RBV 120 F FT - внутренняя классификация OBO Bettermann, указывает на конструкцию и назначение

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 110x200 мм совместим только с кабельными лотками OBO Bettermann и аналогичными моделями, имеющими высоту боковой стенки 110 мм. Для установки необходимо:

• Закрепить угол к торцам двух лотков с помощью самонарезающих болтов или заклёпок
• Обеспечить плотное прилегание поверхностей - зазоры снижают степень защиты IP
• Не использовать силовые методы деформации - материал не рассчитан на перегиб после изготовления

При монтаже важно соблюдать равномерную нагрузку на все точки крепления, чтобы избежать перекоса конструкции.

Безопасность и стандарты

Угол вертикальный внешний 90 градусов 110x200 мм соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Наличие лицензии Росатома подтверждает соответствие повышенным требованиям по надёжности и экологической безопасности. Горячее цинкование обеспечивает антикоррозийную защиту в соответствии с ISO 1461.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 1 мм
• Защита от коррозии - покрытие горячим цинком служит до 25 лет в условиях промышленной среды
• Совместимость с широким спектром лотков OBO Bettermann и аналогов
• Поддержка работы на объектах с особыми требованиями - благодаря лицензии Росатома
• Отсутствие лишних деталей - простая конструкция снижает риск отказа и ускоряет монтаж

Ограничения применения

• Не предназначена для внутренних углов - используется исключительно для наружных поворотов
• Не подходит для лотков с высотой стенки менее или более 110 мм - возможны щели и потеря герметичности
• Не рекомендуется для применения в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Требует дополнительных крепёжных элементов - не имеет встроенных замков или защёлок

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальную шахту в производственном корпусе
• Формирование выхода кабелей из распределительного щита на уровень пола
• Сборка наружного угла в системе кабельных лотков на АЭС или химическом предприятии
• Монтаж в помещениях с высокой влажностью - например, насосных станциях или холодильных камерах

Практические советы

• Проверьте перед монтажом, что высота стенки вашего лотка точно 110 мм - даже +-2 мм может вызвать проблемы с герметичностью
• Используйте болты с пластиковыми шайбами для предотвращения электрокоррозии при контакте с другими металлами
• При необходимости герметизации стыков применяйте термостойкий силиконовый герметик - он не влияет на электробезопасность
• Артикул rbv 120 f ft легко найти в каталогах OBO Bettermann - используйте его для заказа запчастей и комплектующих
• Храните угол в сухом месте - хотя покрытие защищено, длительное воздействие влаги может повлиять на качество крепёжных отверстий
