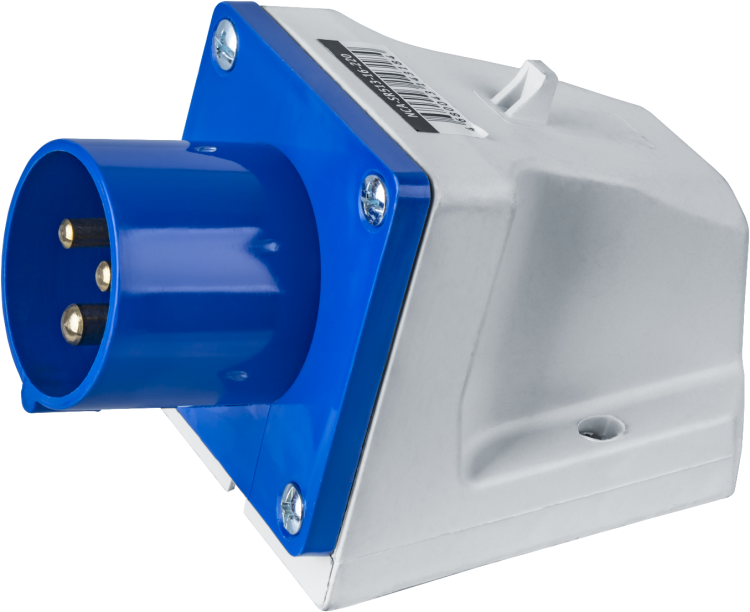

Вилка стационарная 16А 2P+PE IP44 14 318 NCA-SR513-16-220 Navigator 14318

Вилка стационарная 16А 2P+PE IP44 NCA-SR513-16-220 от бренда Navigator предназначена для надёжного подключения стационарного оборудования к сети 220 В. Модель NCA-SR513-16-220 обеспечивает безопасную работу в условиях повышенной запылённости и влаги благодаря защите IP44 и используется там, где требуется жёсткий монтаж на поверхность.

Назначение и область применения

Эта вилка применяется для постоянного подключения мощных устройств к электросети через штепсельную пару. Подходит для оборудования, которое не требует частого отключения - например, станков, насосов, компрессоров, систем автоматизации. Устанавливается на стену или другую твёрдую поверхность в цехах, мастерских, на объектах ЖКХ и промышленности.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В;
• Напряжение: 220 В переменного тока;
• Частота: 50 Гц - совместима с сетями России и стран СНГ;
• Количество полюсов: 3 - два фазных + один заземляющий контакт (2P+PE);
• Защита: IP44 - предохраняет от попадания частиц крупнее 1 мм и брызг воды со всех сторон;
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Ориентация заземляющего контакта: 6 часов - соответствует стандартному положению для европейской системы;
• Цвет: синий - указывает на рабочее напряжение 220–240 В согласно цветовой кодировке;
• Форма подключения: прямолинейная - позволяет легко протянуть кабель без изгибов;
• Конструкция: открытая установка - корпус монтируется прямо на поверхность, без утопления в стену.

Совместимость и монтаж

Вилка NCA-SR513-16-220 совместима с любыми штекерами стандарта CEE 7/7 (Schuko) и аналогичными моделями с двумя фазами и заземлением. Для монтажа используются четыре отверстия на корпусе - крепится саморезами или дюбелями к дереву, металлу или бетону. Диаметр входа кабеля - около 9–12 мм; важно проверить соответствие внешнего диаметра используемого кабеля перед установкой. Клеммы рассчитаны на провода до 2,5 мм2 - более толстые провода не войдут.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в помещениях с повышенной влажностью и пылью. Защита IP44 гарантирует, что внутренние контакты остаются изолированными даже при случайном попадании брызг. Конструкция исключает доступ к токоведущим частям при установленной вилке - безопасна при обслуживании. Соответствует международным нормам IEC 60309 для промышленных разъёмов.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и вибрацию на производстве;
• Надёжные винтовые клеммы - минимизируют риск ослабления контакта при длительной эксплуатации;
• Ярко выраженная цветовая кодировка - синий цвет сразу указывает на напряжение 220 В, снижает риск ошибки при подключении;
• Простая замена - не требует специальных инструментов, достаточно открутить клеммы и заменить повреждённую деталь;
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений и улицы при условии защиты от прямого дождя.

Ограничения применения

• Не предназначен для частого подключения/отключения - для этого лучше использовать переносные розетки;
• Не допускается использование в местах с постоянным воздействием струй воды или погружением - IP44 не защищает от потока воды;
• Не работает при напряжении выше 250 В - не следует применять в трёхфазных сетях 380 В;
• Запрещено использовать с проводами больше 2,5 мм2 - возможен перегрев и оплавление клемм;
• Не рекомендовано монтировать внутри закрытых щитов - потеряется смысл открытой установки и затруднится доступ для осмотра.

Примеры использования

• Подключение сварочного аппарата на производственной площадке;
• Фиксированное питание воздушного компрессора в автосервисе;
• Подвод питания к насосной станции на участке;
• Обеспечение энергоснабжения конвейера или гидравлического пресса;
• Установка на стене рядом с оборудованием, работающим круглосуточно.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером;
• При подключении проводов плотно затягивайте винты - слабый контакт вызывает нагрев и выход из строя;
• Выбирайте кабель с медными жилами и хорошей изоляцией - особенно важна термостойкость при высоких нагрузках;
• Если вилка устанавливается вне помещения, дополнительно защитите её кожухом или экраном от прямого попадания осадков;
• Проверяйте посадочный диаметр кабеля - он должен подходить под входное отверстие вилки, чтобы не нарушалась герметизация;
• При замене старой вилки сохраняйте правильную расцветку проводов: L - фаза (коричневый/чёрный), N - ноль (синий), PE - заземление (жёлто-зелёный).
