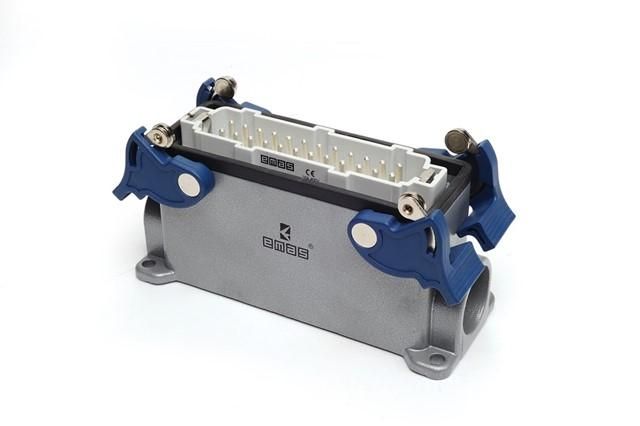

Вилка 4-фиксатора 2-боковых ввода 24п 16А EMAS EBM24FD24

Вилка 4-позиционная 2-бокового ввода 24 полюса 16А от EMAS (артикул ebm24fd24) предназначена для надёжного подключения многожильных силовых цепей в условиях повышенной запылённости и влаги. Металлический кожух с двумя входными каналами PG 21 обеспечивает прочную фиксацию кабелей и высокую степень защиты IP65.

Назначение и область применения

Эта вилка используется там, где требуется безопасное и долговечное соединение нескольких проводов одновременно - особенно в промышленном оборудовании. Подходит для подключения станков, конвейеров, систем автоматизации, сварочных аппаратов и других устройств, работающих в сложных условиях. Благодаря защищённому корпусу и механической устойчивости, её можно применять в зонах с частыми перегрузками, вибрациями и воздействием внешней среды.

Технические характеристики

• Число полюсов: 24 (включая PE - защитное заземление)
• Номинальный ток: до 16 А (при 400 В); также допускается использование при 10 А (250 В)
• Рабочее напряжение: 250 В / 400 В переменного тока
• Импульсное напряжение: 6 кВ (защита от скачков)
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды с любого направления
• Материал корпуса: металл - повышает жесткость, термостойкость и экранирование
• Температурный режим работы: от –40 C до +125 C
• Сопротивление изоляции: ≥10 МОм
• Устойчивость к возгоранию: класс V0 по UL94 - материал самотушится
• Механическая стойкость: минимум 500 циклов вставки/извлечения
• Тип контактов: женский (матка) - для подключения к соответствующему штекеру
• Количество выходов: 4 группы (по 6 полюсов каждая): 10+PE, 16+PE, 24+PE, 32+PE (2×16), 48+PE (2×24)
• Входы кабеля: два боковых, с резьбой PG 21 - подходят для кабелей с наружным диаметром ~11–16 мм

Совместимость и монтаж

Вилка emas ebm24fd24 монтируется на панель через круглое отверстие. Для установки необходимо просверлить отверстие диаметром, совпадающим с габаритами корпуса - рекомендуется проверить чертёж перед монтажом. Оба входа PG 21 позволяют заводить кабели с двух сторон, что удобно при компактной расстановке оборудования. Уплотнители входят в комплект - они обеспечивают герметичность при затяжке. Фиксирующий механизм предотвращает случайное отсоединение. Соответствует требованиям DIN EN 61984 - совместима с другими изделиями этого стандарта.

Безопасность и стандарты

Проект вилки выполнен согласно DIN EN 61984 - международному стандарту для промышленных соединителей. Сертифицирована по UL94 V0 - значит, не распространяет пламя даже при длительном нагреве. Защита IP65 позволяет использовать оборудование в помещениях с высокой влажностью, на открытых площадках и в местах регулярной мойки. Все материалы рассчитаны на работу в широком температурном диапазоне, исключающем хрупкость или деформацию.

Преимущества

• Высокая плотность контактов - 24 полюса в одном корпусе снижают количество отдельных соединений
• Двусторонний ввод PG 21 даёт свободу в проектировании трассировки кабелей
• Металлический кожух усиливает защиту от механических ударов и помех
• Герметизация IP65 сохраняет работоспособность в сырых, пыльных и агрессивных средах
• Поддержка тока до 16 А делает её универсальной для большинства мощных потребителей
• Фиксация гарантирует отказоустойчивость при вибрациях

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP65 не заменяет IP67/IP68
• Запрещено использовать в взрывоопасных зонах - отсутствуют сертификаты Ex
• Не следует применять с кабелями меньшего диаметра, чем указано для PG 21 - возможна потеря герметичности
• При использовании на максимальной нагрузке (16 А) необходим контроль температуры окружающей среды - выше +125 C корпус может деформироваться
• Требуется точное соответствие типу штекера; не все 24-полюсные разъёмы совместимы

Примеры использования

• Обвязка многофункционального CNC-станка - подключение двигателей, датчиков, клапанов одним разъёмом
• Линии конвейеров с несколькими приводами и сигнализацией
• Сварочные посты - питание горелки, системы охлаждения и управления
• Автоматические линии пищевой промышленности - требование к мытью и чистоте
• Настилы освещения на открытых объектах - защита от влаги и пыли

Практические советы

• Перед первым подключением проверьте, чтобы кабели были правильно подготовлены - лишняя оплетка может нарушить уплотнение PG 21
• Затягивайте вводы равномерно - переусиливать нельзя, иначе повредятся резьба и уплотнители
• При сборке используйте только оригинальные штекеры того же типа - отличаются шаг контактов и расположение заземления
• Для обслуживания отключите питание и снимите давление с сети - даже при отключенном оборудовании есть риск наведённого напряжения
• Проверяйте состояние контактных групп ежегодно - окисление и грязь снижают надёжность, особенно в агрессивной среде
• Если нужна более высокая степень защиты - выбирайте модели с IP67, но учтите, что они дороже и имеют другие размеры
