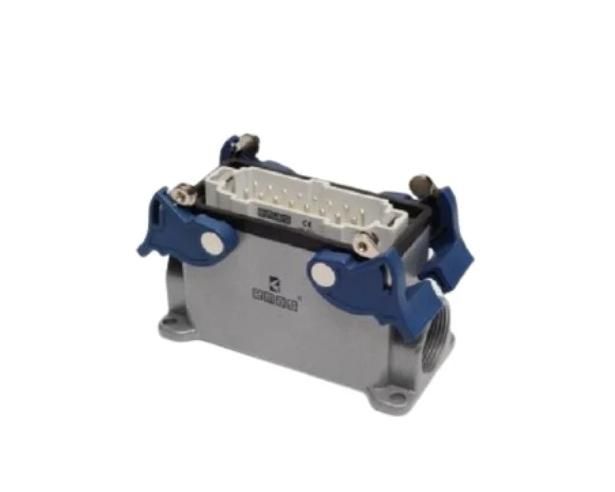

Вилка 4-фиксатора боковой ввод 16п 16А EMAS EBM16FD14

Вилка 4-полюсная боковой ввод 16А, Кожух со штепселем металлический 16-полюсный 16А двусторонний ввод (PG 21) IP65 от EMAS - это промышленный разъём для надёжного подключения оборудования в условиях повышенной запылённости и влаги. Артикул ebm16fd14 предназначен для монтажа на панели и обеспечивает механическую устойчивость и защиту IP65.

Назначение и область применения

Эта вилка используется для подключения силового оборудования в промышленных условиях: станках, конвейерах, системах автоматизации, сварочных аппаратах и других устройствах, где требуется безопасное и долговечное соединение. Подходит для внешней установки и зон с высокой степенью загрязнения. Разъём работает в паре с соответствующими розетками того же стандарта и класса защиты.

Технические характеристики

• Число контактов: 4P+E (четыре фазы + защитное заземление)
• Номинальный ток: до 16 А (при 400 В); также допускается использование при 10 А и 250 В
• Номинальное напряжение: 250 В / 400 В переменного тока
• Импульсное напряжение: 6 кВ - способна выдерживать кратковременные скачки
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: металл - прочный, устойчивый к механическим воздействиям
• Температурный диапазон: от –40 C до +125 C - работает в экстремальных условиях
• Сопротивление изоляции: ≥10 МОм - минимальная утечка тока
• Горючесть: соответствие UL94 V0 - материал самозагасает после удаления источника пламени
• Механическая стойкость: более 500 циклов вставления/извлечения
• Тип ввода: боковой, через резьбовое отверстие PG 21
• Фиксация: четырёхпозиционный замок - предотвращает случайное расцепление

Совместимость и монтаж

Вилка ebm16fd14 предназначена для монтажа на панель. Для установки необходимо просверлить отверстие диаметром, соответствующее размеру PG 21 (примерно 21 мм внутреннего диаметра резьбы). Герметизация достигается за счёт резьбового соединения с кабельным вводом PG 21. Убедитесь, что используемый кабель имеет подходящий наружный диаметр - обычно 8–13 мм. Соответствует стандарту DIN EN 61984. Совместима только с розетками того же типа и класса защиты - не используйте с бытовыми разъёмами.

Безопасность и стандарты

Разъём сертифицирован согласно DIN EN 61984 для промышленного применения. Соответствует требованиям безопасности по горючести UL94 V0. Конструкция исключает доступ к токоведущим частям при установленном кабеле и закрытом кожухе. Применение в соответствии с нормами для электрооборудования в опасных средах.

Преимущества

• Высокая степень защиты IP65 позволяет использовать устройство вне помещений и в сырых помещениях
• Металлический корпус повышает устойчивость к ударным нагрузкам и химическим воздействиям
• Четырёхпозиционный фиксатор гарантирует надёжную связь даже при вибрациях
• Широкий температурный диапазон делает её пригодной для холодных регионов и нагреваемых зон
• Поддержка двух режимов работы (10 А / 250 В и 16 А / 400 В) даёт гибкость при проектировании цепей

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP65 не равнозначен IP67/IP68
• Запрещено применять с кабелями, выходящими за диапазон PG 21 (диаметр более 13 мм или менее 8 мм)
• Не совместима с разъёмами других типов (например, M12, NEMA, бытовые евровилки)
• Не рекомендуется для использования в взрывоопасных зонах без дополнительной сертификации
• При использовании на 16 А требуются кабели с достаточным сечением - минимум 2,5 мм2 медный провод

Примеры использования

• Подключение промышленного станка с ЧПУ к сети 400 В
• Разъём на передвижной платформе с питанием 16 А
• Сварочный аппарат в цеху с высокой запылённостью
• Автоматическая линия с частыми перестановками оборудования
• Освещение на открытых площадках с защитой от дождя

Практические советы

• Перед монтажом проверьте, чтобы кабельный ввод PG 21 плотно прилегал к корпусу - иначе нарушится герметичность
• При подключении кабеля соблюдайте цветовую маркировку: L1, L2, L3, N, PE - неверное подключение может вызвать аварию
• Не затягивайте фиксаторы слишком сильно - это может повредить резьбу внутри корпуса
• Регулярно осматривайте контактные группы на предмет окисления - особенно в агрессивных средах
• Для обслуживания всегда отключайте питание - даже при отсоединённом кабеле возможна индуктивная зарядка
• Артикул ebm16fd14 от EMAS - выбирайте аналогичные розетки той же серии для гарантированной совместимости
