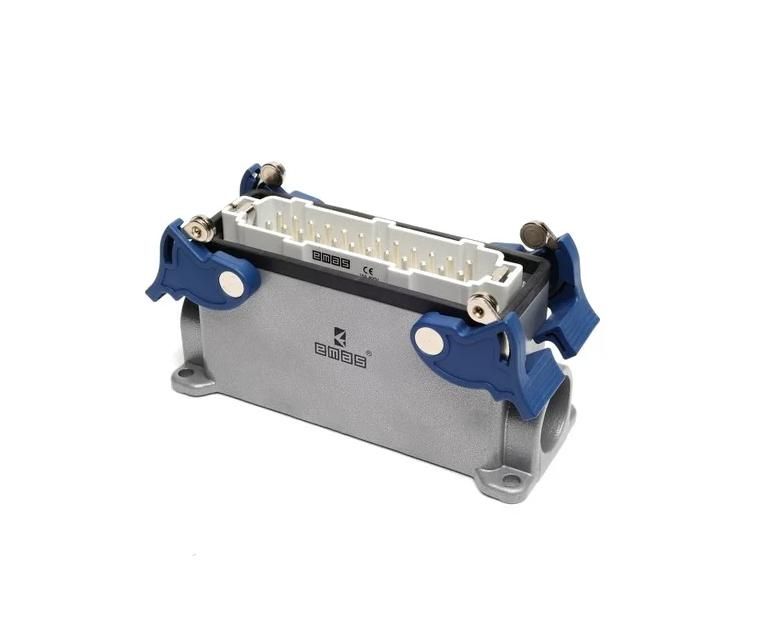

Вилка 4-фиксатора боковой ввод 24п 16А EMAS EBM24FD14

Вилка 4-полюсная боковой ввод 16А, IP65, 24P с кожухом и штепселем, PG 21 от EMAS - надёжный промышленный разъём для подключения оборудования в условиях повышенной запылённости и влаги. Артикул ebm24fd14 предназначен для жёстких условий эксплуатации, где важна механическая прочность и герметичность соединения.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения электрооборудования в промышленной среде. Подходит для станков, конвейеров, сварочных аппаратов, систем автоматизации и других устройств, требующих безопасного и защищённого подключения. Благодаря высокому классу защиты IP65, её можно применять на открытых площадках, в цехах с мойкой, на объектах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Число полюсов: 4P + PE (4 фазы + заземление)
• Номинальный ток: 16 А (при 400 В), также совместима с 10 А (при 250 В)
• Номинальное напряжение: до 400 В переменного тока
• Импульсное напряжение: 6 кВ - устойчивость к скачкам напряжения
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Рабочая температура: от –40 C до +125 C
• Материал корпуса: металл - обеспечивает долговечность и экранирование
• Уровень воспламеняемости: V0 по UL94 - самозатухающий материал
• Сопротивление изоляции: ≥10 МОм
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Тип ввода: боковой, через резьбовое уплотнение PG 21
• Количество контактов: 5 (4 основных + 1 заземление)

Совместимость и монтаж

Вилка имеет монтаж на панель - крепится через отверстие в стенке щита или корпуса. Уплотнение PG 21 позволяет закрепить кабель с внешним диаметром 8–13 мм. Для правильного монтажа необходимо просверлить отверстие соответствующего размера и затянуть гайку уплотнения. Соответствует стандарту DIN EN 61984. Совместима с аналогичными розетками того же типа (например, с розетками серии 24P). Не используйте с кабелями меньшего диаметра - это снижает степень защиты IP65.

Безопасность и стандарты

Произведена в соответствии с требованиями DIN EN 61984. Сертифицирована по UL94 V0 - материал корпуса не поддерживает горение. Конструкция исключает случайное отключение под нагрузкой благодаря четырёхполюсному фиксатору. Защита IP65 гарантирует работу даже при прямом воздействии воды под давлением.

Преимущества

• Высокая механическая прочность - выдерживает более 500 циклов подключения
• Герметичность IP65 - работает в пыльных, влажных и агрессивных средах
• Широкий температурный диапазон - от Arctic до печи
• Металлический корпус - устойчив к повреждениям и обеспечивает ЭМС
• Фиксация штепселя предотвращает самопроизвольное отсоединение

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не равен IP67/IP68
• Запрещено использовать с током выше 16 А - перегрузка вызывает нагрев и выход из строя
• Не рекомендуется применять с кабелями, имеющими внешний диаметр меньше 8 мм или больше 13 мм - теряется герметичность
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Подключение мобильных сварочных аппаратов на заводе
• Временные соединения конвейерных линий в пищевой промышленности
• Передвижные осветительные установки на стройплощадке
• Оборудование с частым перемещением, требующее быстрого и безопасного отключения

Практические советы

• При монтаже всегда проверяйте плотность посадки кабеля в уплотнении PG 21 - слабый контакт нарушает защиту IP65
• Перед первым использованием протестируйте соединение на отсутствие пробоя - измерьте сопротивление между фазами и землёй
• Не допускайте попадания грязи внутрь контактов - регулярно очищайте поверхность перед подключением
• Выбирайте парную розетку с таким же номером полюсов (24P) - не все модели совместимы
• Для длительной работы в холоде убедитесь, что кабель сохраняет эластичность при температуре ниже –40 C
