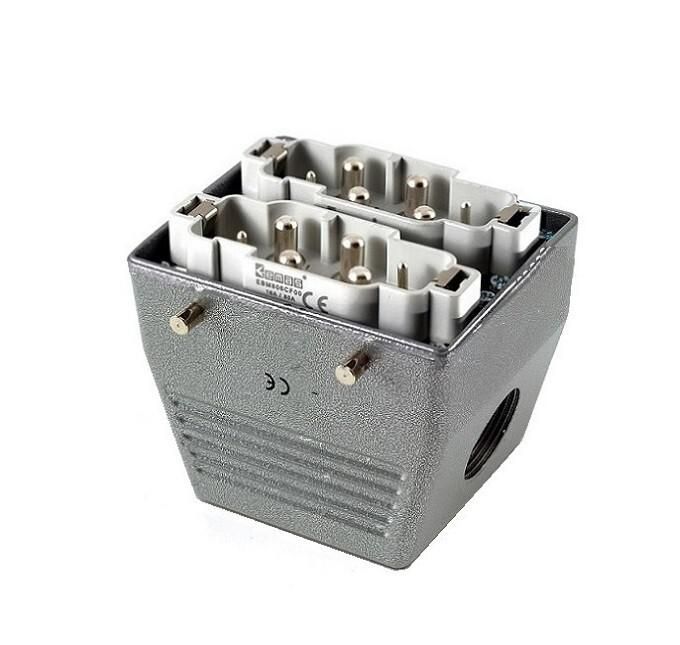

Вилка боковой ввод 12 полюсов 2х(4х80А+2х16А) EMAS EBM812FU10

Вилка бокового ввода EMAS EBM812FU10 предназначена для надёжного подключения мощного оборудования через боковой вход кабеля. Устройство сочетает 12 полюсов в двух группах - четыре цепи по 80 А и две по 16 А - что делает его удобным решением для комплексной коммутации на производстве. Кожух и степень защиты IP65 обеспечивают работу в запылённых и влажных средах.

Назначение и область применения

Вилка EMAS EBM812FU10 используется для временного или постоянного подключения тяжёлых потребителей электроэнергии, где требуется одновременная передача нескольких уровней нагрузки. Подходит для питания станков, конвейеров, сварочных аппаратов, систем автоматизации и других устройств с высокой мощностью. Благодаря боковому вводу кабеля и защищённому корпусу, её можно устанавливать в местах с ограниченным доступом или в условиях повышенной запылённости.

Технические характеристики

• Число полюсов: 12
• Распределение нагрузки: 2 группы - 4×80 А + 2×16 А
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Тип ввода: боковой, с резьбовым зажимом PG 21
• Наличие кожуха: да - обеспечивает механическую защиту контактов
• Штепсель: встроенный - совместим с соответствующими розетками того же типа

Совместимость и монтаж

Вилка EMAS EBM812FU10 рассчитана на использование с розетками такого же типа - с 12 полюсами и распределением нагрузки 2×(4×80 А + 2×16 А). Для установки необходимо:

• Закрепить корпус на стене или раме с помощью монтажных отверстий (не указаны в спецификации - требует проверки по физическому образцу).
• Подвести кабель через боковое отверстие PG 21 - диаметр кабеля должен соответствовать допустимому для этого зажима (обычно 9–14 мм).
• Убедиться, что все жилы правильно подключены к соответствующим контактам - 80 А и 16 А не взаимозаменяемы.

Не рекомендуется использовать с кабелями меньшего сечения, чем предусмотрено для 80 А - возможен перегрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных соединений. Стандарт IP65 гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью, пылью или риском попадания технологических жидкостей. Конструкция исключает случайный доступ к токоведущим частям при закрытом кожухе.

Преимущества

• Объединяет два уровня мощности (80 А и 16 А) в одном корпусе - снижает количество точек подключения.
• Защита IP65 позволяет применять в сложных условиях - на открытых площадках, в цехах с мойкой оборудования.
• Боковой ввод PG 21 упрощает прокладку кабеля и экономит место рядом с оборудованием.
• Кожух предотвращает повреждение контактов при ударах или случайном задевании.

Ограничения применения

• Не предназначен для постоянного подключения к сети напряжением выше 440 В переменного тока - уточните номинальное напряжение в документации производителя.
• Не следует использовать в средах с химически активными парями или агрессивными жидкостями - материал корпуса не рассчитан на такие воздействия.
• Максимальная температура окружающей среды не указана - при работе в экстремальных условиях (выше +50 C) необходима дополнительная проверка.
• Не совместим с розетками других серий или брендов, даже если они имеют аналогичное число полюсов - различаются геометрия и глубина контактов.

Примеры использования

• Подключение многофункционального станка с ЧПУ - питание двигателя (80 А) и системы управления (16 А) через одну точку.
• Сварочная установка с выносным контроллером - основной ток и сигнал управления подаются одним кабелем.
• Линия конвейера с несколькими приводами - несколько двигателей 80 А и датчики/клапаны 16 А подключены к одной вилке.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала тока - для 80 А требуется минимум 16 мм2 медного провода.
• При использовании в сыром помещении обязательно используйте герметик на резьбе PG 21 - это продлит срок службы.
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса.
• Эта вилка EMAS EBM812FU10 - не замена обычной бытовой розетки; применяйте только в промышленных сетях с защитой от перегрузок.
• Храните в сухом месте до монтажа - даже при IP65 внутренние контакты чувствительны к конденсату.
