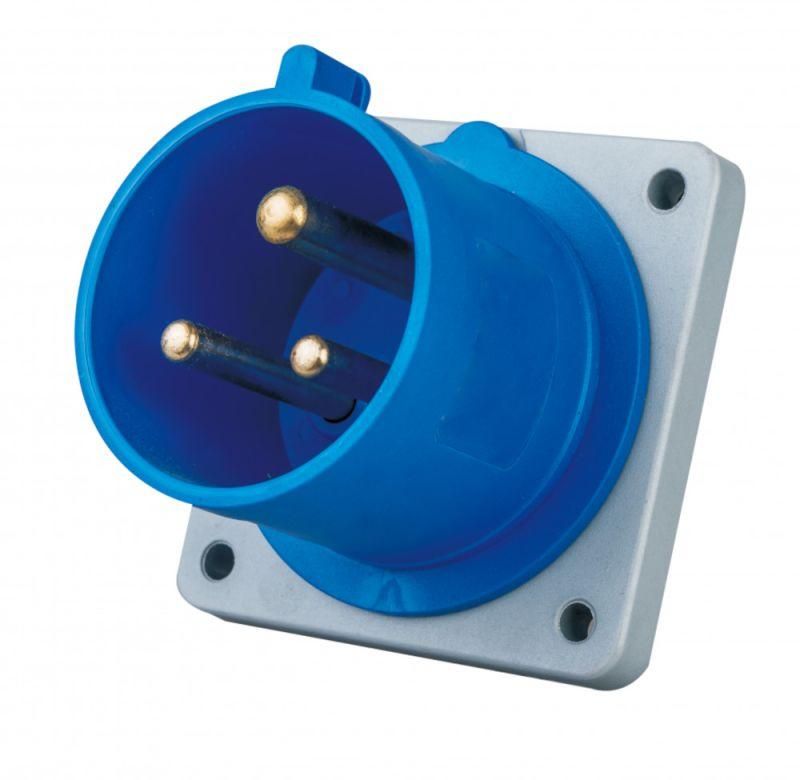

Вилка для скрытой проводки 2Р+РЕ 16А 220В IP44 ВЩ-103 | 26230DEK DEKraft APC

Вилка для скрытой проводки 2 полюса + защитный контакт 16А 220В IP44 ВЩ-103 от DEKraft предназначена для надёжного подключения оборудования в условиях повышенной влажности и запылённости. Этот разъём используется в составе стационарных систем электроснабжения, особенно там, где требуется безопасное и долговечное соединение - например, в распределительных щитах, мобильных станках или специализированном автотранспорте.

Назначение и область применения

Вилка ВЩ-103 применяется для подключения электроприборов через скрытую проводку в помещениях с высокой влажностью или риском попадания пыли. Подходит для использования в промышленных распределительных щитах, на стройплощадках, в цехах, автопарках и других местах, где требуются прочные и защищённые соединения. Разработана для постоянного подключения, а не для частых отсоединений - хотя способна выдерживать до 50 000 циклов включения/выключения.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока (рабочий диапазон 200–250 В AC)
• Количество полюсов: 3 (2 фазы + защитное заземление РЕ)
• Тип стандарта: CEE 613
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Оrientация заземляющего контакта: 6 часов (горизонтально)
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчивый к УФ-излучению)
• Способ подключения: винтовые клеммы
• Кабельный ввод: уплотнительная гайка для фиксации кабеля различного сечения
• Гарантийный срок: 3 года

Совместимость и монтаж

Вилка ВЩ-103 совместима с розетками того же типа - CEE 613, с аналогичным расположением контактов и ориентацией заземления. Для монтажа требуется подготовить отверстие в стене или корпусе щита соответствующих размеров. Уплотнительная гайка позволяет закрепить кабели с внешним диаметром от 8 до 14 мм. Подключение выполняется через винтовые зажимы - рекомендуется использовать кабели с медными жилами и зачищенными концами. После затяжки проверьте надёжность соединения - перегрев возможен при слабом контакте.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для промышленных электроустановок. Корпус выполнен из самозатухающего материала, который не распространяет горение. Все токоведущие элементы - контакты, винты и пружины - изготовлены из антикоррозийных сплавов. Применение в соответствии с ГОСТ Р МЭК 60309-2 обеспечивает соответствие нормам для электрических соединителей промышленного назначения.

Преимущества

• Уплотнительная гайка исключает проскальзывание кабеля и снижает риск повреждения изоляции при нагрузке
• Корпус из полиамида выдерживает механические удары и длительное воздействие ультрафиолета - подходит для установки вне помещений
• Контакты рассчитаны на 50 тысяч циклов подключения - обеспечивают долгий срок службы даже при активном использовании
• Заземляющий контакт расположен горизонтально (6 часов), что упрощает совмещение с большинством розеток этого типа
• Подходит для установки как в пластиковые, так и в металлические распределительные щиты

Ограничения применения

Не предназначен для использования в условиях постоянного погружения в воду или под давлением струи - IP44 не обеспечивает защиту от направленного водного потока. Не рекомендуется применять в средах с агрессивными химическими веществами (например, растворители, кислоты). Также не следует использовать в качестве временного удлинителя - конструкция рассчитана на стационарную установку внутри шкафов или стен.

Примеры использования

• Подключение сварочных аппаратов в мастерских с внутренней проводкой
• Электропитание насосов и компрессоров в распределительных щитах на производстве
• Фиксированные точки питания в автомобилях специального назначения (рефрежираторы, ремонтные машины)
• Обустройство освещения и розеток во влажных помещениях - банях, мойках, холодильных камерах

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен подходить под уплотнительную гайку (8–14 мм). Слишком тонкий кабель может не фиксироваться плотно.
• При монтаже в металлический щит обязательно обеспечьте надёжное заземление корпуса через контакт РЕ.
• Не используйте инструменты с острыми краями при зачистке жил - легко повредить изоляцию вблизи клемм.
• Проверяйте затяжку винтов каждые 6–12 месяцев при интенсивной эксплуатации - ослабление контактов вызывает нагрев.
• Вилка ВЩ-103 от DEKraft совместима с другими изделиями серии - можно собирать модульные системы с розетками того же типа.
