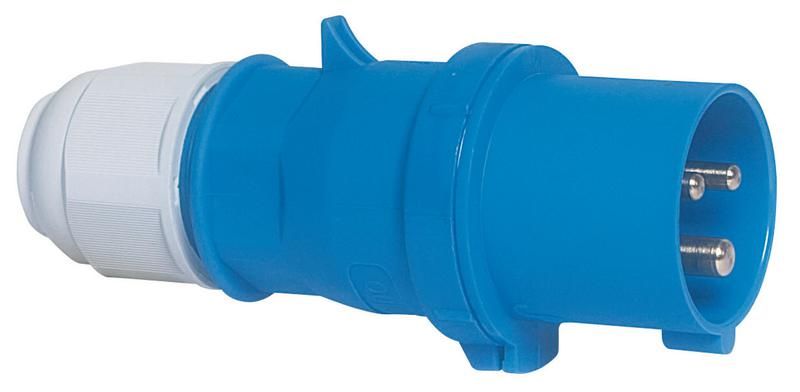

Вилка кабельная 16А 3р(2P+РE) 230В 6h IP44 Quick-Connect I 2126-Bals Bals

Вилка кабельная Bals 2126 - надёжное соединение для оборудования, требующего заземления и защиты от брызг воды. Подходит для временного или постоянного подключения устройств на производстве, в мастерских и на объектах с повышенной влажностью.

Назначение и область применения

Вилка кабельная Bals 2126 предназначена для подключения переносного электрооборудования к сети 230 В. Трёхполюсная конструкция (2P+PE) обеспечивает безопасное заземление, что обязательно для металлических корпусов станков, насосов, компрессоров и других устройств класса I защиты. Применяется там, где требуется быстрый монтаж и устойчивость к случайным брызгам - например, на сборочных линиях, в цехах, на стройплощадках и в сервисных зонах.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Напряжение: 230 В - совместима с однофазной сетью
• Количество полюсов: 3 (два фазных + один заземляющий)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды со всех сторон
• Тип клемм: Безвинтовые - зажим провода осуществляется рычагом, без отвёртки
• Тип кабельного ввода: Уплотнительная гайка - позволяет закрепить кабель с внешним диаметром 5–9 мм
• Материал корпуса: Пластик - устойчив к ударным нагрузкам и химически агрессивным средам
• Оrientация подключения: Прямолинейная - кабель входит прямо, без изгиба
• Цвет: Синий - соответствует стандартному цвету для силовых соединений
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного касания при подключении

Совместимость и монтаж

Вилка Bals 2126 совместима с кабелями типа ПВС, ШВВП, КГ сечением 0,75–2,5 мм2. Для монтажа:

• Зачистите жилы на 8–10 мм
• Разблокируйте рычаг клеммы, вставьте провод
• Зафиксируйте рычаг - проверьте надёжность зажима легким потягиванием
• Закрутите уплотнительную гайку до плотного прилегания к кабелю

Не используйте кабели с жесткими оболочками толще 9 мм - они не войдут в ввод. Гайка не регулируется, поэтому выбирайте кабель с подходящим диаметром заранее.

Безопасность и стандарты

Вилка кабельная Bals 2126 соответствует требованиям EN 60309-2 для штепсельных соединителей промышленного исполнения. Конструкция исключает доступ к токоведущим частям при вставленном штекере. Цветовая и положение заземляющего контакта (6 часов) предотвращают неверное подключение. Соответствие IP44 гарантирует работу в условиях возможного попадания влаги, но не допускает погружение или струйное орошение.

Преимущества

• Быстрая установка - безвинтовые клеммы экономят время при подключении и обслуживании
• Надёжный контакт - механический зажим минимизирует нагрев и окисление
• Удобство в темноте - синий корпус легко различим даже при слабом освещении
• Интегрированная герметизация - уплотнительная гайка исключает люфт и продлевает срок службы

Ограничения применения

• Не предназначен для постоянного наружного использования - IP44 не защищает от дождя или прямого воздействия воды
• Не рекомендуется для высоких вибраций - при длительной работе на вибрирующих станках возможна потеря контакта
• Не совместим с кабелями с жилами более 2,5 мм2 - перегрузка вызывает перегрев
• Не используется в взрывоопасных зонах - отсутствует сертификация Ex

Примеры использования

• Подключение сварочного аппарата на стройке
• Переносной воздушный компрессор в автосервисе
• Электродрель или болгарка на производственной линии
• Оборудование в пищевой промышленности - где нужна защита от брызг воды, но не мойка под давлением

Практические советы

• Выбирайте кабель с запасом по длине - изгиб вокруг вилки не должен быть острым
• Проверяйте состояние уплотнительной гайки перед каждым использованием - трещины или деформация снижают степень защиты
• Не используйте адаптеры между вилкой и розеткой - это нарушает целостность системы заземления
• При замене поврежденной вилки всегда используйте оригинальную модель Bals 2126 - совпадение формы и глубины контактов критично для безопасности
