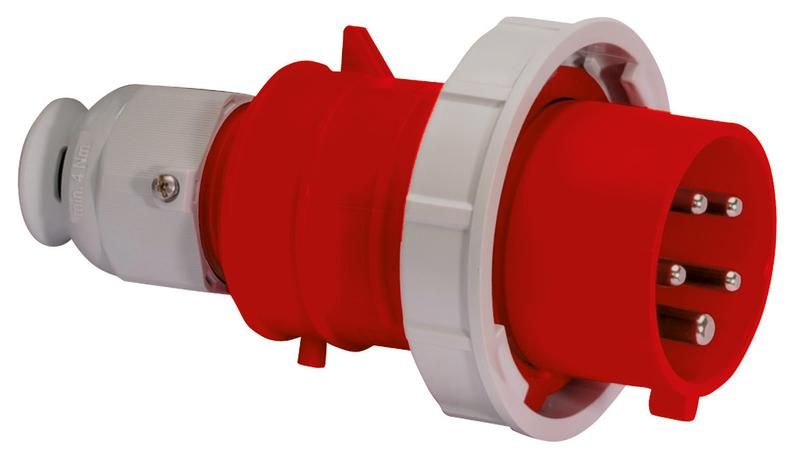

Вилка кабельная 16A 5р(3P+N+PE) 6h 400V IP67 Quick-Connect 21239 I 21239-Bals Bals

Вилка кабельная Bals 21239 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В с заземлением. Благодаря защите IP67 и быстрому соединению без винтов, она подходит для жестких условий эксплуатации на производстве.

Назначение и область применения

Вилка кабельная Bals 21239 используется для временного или постоянного подключения трёхфазных устройств с заземлением - например, сварочных аппаратов, насосов, компрессоров, станков и конвейеров. Подходит для мест с высокой запылённостью, влажностью или возможным воздействием воды. Красный цвет корпуса соответствует стандартному обозначению трёхфазных цепей 400 В.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку до 10 кВт при 400 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть с нулём
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземление (PE)
• Защита: IP67 - полностью герметична от пыли и устойчива к кратковременному погружению в воду
• Тип подключения: безвинтовая клемма - провода зажимаются механически, без инструмента
• Кабельный ввод: уплотнительная гайка - обеспечивает плотную посадку кабеля диаметром 8–14 мм
• Оrientация: прямолинейная - кабель входит прямо, без изгиба
• Заземляющий контакт: положение 6 часов - стандартное расположение PE для совместимости с большинством розеток
• Материал корпуса: термостойкий пластик - устойчив к УФ, маслам и химическим веществам
• Цвет: красный - визуальное отличие от однофазных аналогов

Совместимость и монтаж

Вилка Bals 21239 совместима с любыми розетками стандарта IEC 60309, имеющими 5-pin, 16A, 400V, 6h. Для монтажа:

• Освободите кабель от внешней изоляции на 20–25 мм
• Разведите жилы и вставьте в соответствующие клеммы (L1, L2, L3, N, PE)
• Закройте крышку клеммника - зажим произойдёт автоматически
• Затяните уплотнительную гайку до плотного прилегания к кабелю
• Не перегибайте кабель ближе чем на 10 см от вилки - это снижает риск повреждения внутренних контактов

Подключение выполняется без инструментов, что экономит время при частых переподключениях.

Безопасность и стандарты

Вилка соответствует международному стандарту IEC 60309-2 и имеет сертификаты на безопасность электрооборудования. Защита IP67 гарантирует работу даже при проливе воды или в условиях повышенной запылённости. Нагрев контактов ограничен конструкцией клемм, предотвращающей перегрев при номинальном токе 16 А.

Преимущества

• Быстрая установка - нет необходимости затягивать винты
• Высокая степень защиты - работает в сырых, пыльных и агрессивных средах
• Чёткая маркировка полюсов - минимизирует ошибки при подключении
• Надёжный контакт - безвинтовые клеммы не ослабевают при вибрациях
• Яркий цвет - легко распознаётся среди других разъёмов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Максимальный ток 16 А - нельзя использовать для оборудования выше 10 кВт
• Не совместим с розетками старых типов (например, Schuko или евровилки)
• Кабельный ввод рассчитан на диаметр 8–14 мм - более тонкие или толстые кабели требуют адаптеров
• Не рекомендуется применять в условиях экстремальных температур ниже -25 C или выше +60 C

Примеры использования

• Передвижные сварочные аппараты на стройплощадках
• Конвейеры на пищевых производствах с мойкой оборудования
• Насосы и компрессоры на объектах с высокой влажностью
• Электроинструменты на заводах с регулярными переключениями питания
• Временные подключения генераторов и аварийных систем

Практические советы

• Проверяйте соответствие кабеля и вилки - используйте кабель с медными жилами сечением не менее 2,5 мм2
• Перед каждым подключением осматривайте уплотнительную гайку - при повреждении заменяйте её
• Избегайте перекручивания шнура - это вызывает усталость металла внутри клемм
• Храните вилку Bals 21239 в сухом месте - даже при IP67 длительное хранение во влажности снижает срок службы
• При использовании в вибрирующих системах проверяйте затяжку кабельного ввода раз в месяц
