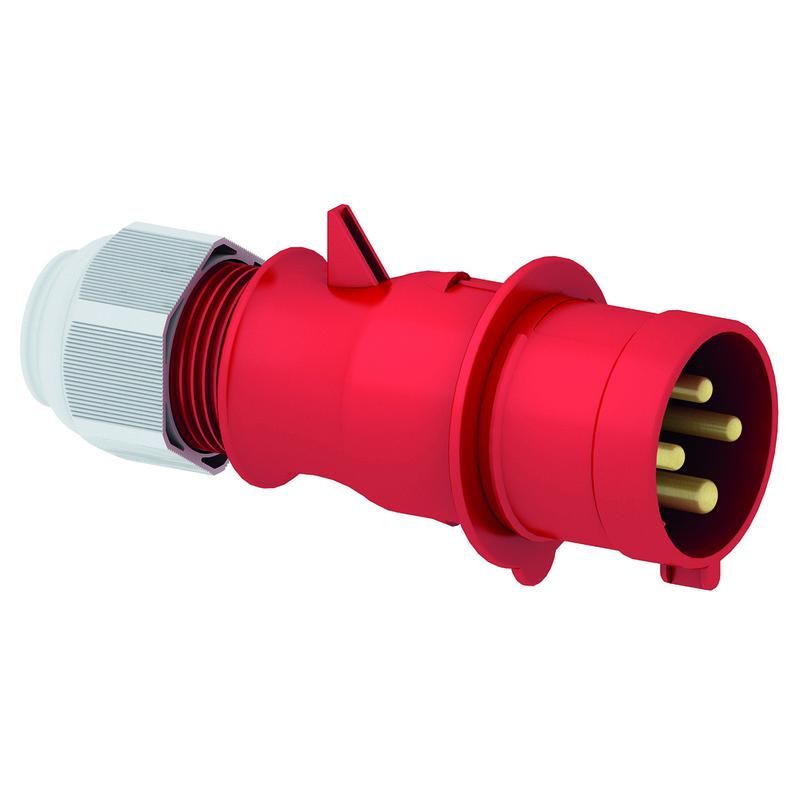

Вилка кабельная 32А 4р 400v 6h IP44 21017 tls I 21017-TLS-Bals Bals

Вилка кабельная Bals 21017-tls предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В. Красный цвет и защита IP44 делают её удобной для использования на производстве, где важна устойчивость к пыли и брызгам воды.

Назначение и область применения

Вилка кабельная Bals 21017-tls используется для временного или постоянного подключения трёхфазных потребителей с током до 32 А. Подходит для промышленного оборудования: сварочных аппаратов, насосов, компрессоров, станков и конвейеров. Применяется там, где требуется безопасное и быстрое подключение/отключение питания без демонтажа проводки.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку типичных промышленных устройств
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 380–400 В
• Количество полюсов: 4 - три фазы (L1, L2, L3) + заземление (PE)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, допускает многократную переподключку
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметизацию кабеля и предотвращает вытягивание
• Положение заземляющего контакта: 6 часов - контакт расположен в нижней части вилки, что соответствует стандартному расположению в промышленных системах
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает риск повреждения жил
• Цвет: красный - визуально отличается от других вилок, помогает избежать путаницы в сложных распределительных системах

Совместимость и монтаж

Вилка Bals 21017-tls совместима с розетками того же типа: 32 А, 4 полюса, IP44, с заземлением в положении 6 часов. Для монтажа:

• Зачистите конец кабеля на 15–20 мм, удалите изоляцию с каждой жилы
• Подключите жилы к клеммам согласно маркировке: L1, L2, L3, PE
• Затяните винты равномерно, не переусердствуя - перегрузка может повредить контакт
• Закрутите уплотнительную гайку так, чтобы она плотно прилегала к внешней оболочке кабеля
• Не используйте кабели с диаметром менее 8 мм или более 14 мм - возможен выход из строя уплотнения

Безопасность и стандарты

Вилка соответствует требованиям IEC 60309-2 для промышленных штепселей. Конструкция исключает случайное отсоединение при работе. Наличие заземления в положении 6 часов гарантирует правильное подключение в соответствии с международными нормами. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Надёжное винтовое соединение - минимум рисков окисления и перегрева
• Защита IP44 - работает в условиях цехов, открытых площадок, мест с повышенной влажностью
• Чёткая цветовая маркировка - красный цвет позволяет легко идентифицировать вилку среди других
• Прямолинейная ориентация - снижает нагрузку на кабель, продлевает срок службы
• Уплотнительная гайка - обеспечивает долговечность даже при частой эксплуатации

Ограничения применения

• Не предназначен для погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал корпуса не устойчив ко всем видам химии
• Работает только при температуре от -25C до +55C - экстремальные значения могут деформировать пластик
• Не совместима с розетками другого типа (например, с заземлением в 3 часа или 9 часов)

Примеры использования

• Подключение сварочного аппарата на ремонтной базе
• Временное питание конвейера на сборочном участке
• Электропитание насосной установки на строительной площадке
• Передвижные компрессоры в автосервисах
• Инструменты с трёхфазным двигателем на объектах с временными энергоустановками

Практические советы

• Выбирайте кабель с медными жилами сечением не менее 4 мм2 - этого достаточно для 32 А при длительной нагрузке
• Перед каждым подключением проверяйте состояние клемм и уплотнений - износ может вызвать нагрев или пробой
• Не используйте адаптеры или переходники - они нарушают целостность защиты и увеличивают риск возгорания
• При замене вилки всегда совмещайте цвет и положение заземления с розеткой - Bals 21017-tls требует именно 6-часового расположения
• Храните в сухом месте - даже IP44 не спасёт от длительного воздействия влаги внутри хранилища
