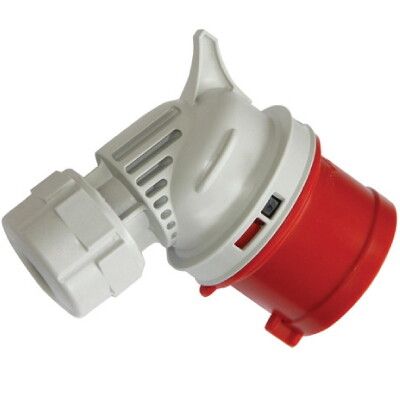

Вилка кабельная угловая IP44 16A 3P+E 400В | DISA040164 DKC ДКС

Вилка кабельная угловая DKC (ДКС) arтикула disa040164 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В с заземлением. Угловая форма и степень защиты IP44 делают её удобной для монтажа в ограниченном пространстве и применении в условиях повышенной запылённости или влажности.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения промышленного оборудования к трёхфазным сетям с рабочим напряжением до 400 В и частотой 50 Гц. Подходит для подсоединения станков, насосов, компрессоров, конвейеров и других устройств, требующих заземления. Угловая форма позволяет экономить место при прокладке кабеля и избегать перегибов.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (3 фазы + заземление)
• Количество фаз: 3
• Тип стандарта: CEE (промышленный разъём)
• Степень защиты: IP44 (защита от брызг воды и частиц размером более 1 мм)
• Оrientация подключения: угловая - кабель выходит под углом 90° к корпусу вилки
• Способ подключения: винтовые клеммы - провода фиксируются болтами
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом - контакт расположен внизу)
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный - соответствует цветовой маркировке трёхфазных соединений
• Габариты: 98×87×53 мм
• Рабочая частота: 50 Гц

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 16 A/3P+E, включая модели серии Quadro. Для монтажа требуется зачистить жилы кабеля на 8–10 мм и затянуть винты клемм до плотного контакта. Уплотнительная гайка должна быть правильно закручена на кабеле - диаметр кабеля должен соответствовать внутреннему размеру входа (обычно 6–12 мм). Угловая форма снижает нагрузку на точки соединения, особенно при частых перемещениях оборудования.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Красный цвет указывает на использование в трёхфазных цепях 400 В. Наличие заземляющего контакта обеспечивает безопасную работу при пробоях изоляции. Материал корпуса не поддерживает горение и устойчив к воздействию ультрафиолета - что важно для работы на открытых площадках.

Преимущества

• Угловая форма уменьшает риск повреждения кабеля при изгибе и занимает меньше места рядом с оборудованием
• Винтовые клеммы позволяют использовать кабели с любым типом жил - однопроволочные и многопроволочные
• Уплотнительная гайка предотвращает вытягивание кабеля и попадание влаги внутрь
• Пластиковый корпус устойчив к механическим воздействиям и химическим средам
• Ярко-красный цвет легко отличается от однофазных разъёмов - снижает вероятность ошибки при подключении

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендуется использовать в местах с высокими температурами выше +60 C - материал корпуса теряет прочность
• Не совместим с бытовыми розетками типа Schuko или евровилками - только с промышленными CEE
• Подключение возможно только при отключенном питании - винтовые клеммы не имеют автоматического отключения

Примеры использования

• Подключение сварочных аппаратов на производственной линии
• Присоединение воздушных компрессоров на автосервисе
• Временное питание насосов на строительной площадке
• Передвижные конвейеры на пищевых производствах
• Оборудование с металлическим корпусом, требующее обязательного заземления

Практические советы

• Выбирайте кабель с сечением не менее 2,5 мм2 для тока 16 А - меньшее сечение вызовет нагрев
• Проверяйте плотность затяжки винтов через 1–2 месяца после первого включения - возможна усадка жил
• При использовании на улице - направьте кабельный ввод вниз, чтобы влага не попадала внутрь
• Не используйте эту вилку вместо штепсельной - она не рассчитана на частое включение/выключение руками; лучше применять с рубильником
• При замене - проверяйте соответствие номера группы и положения заземления (6 ч) с розеткой - неверная ориентация не позволит вставить вилку
