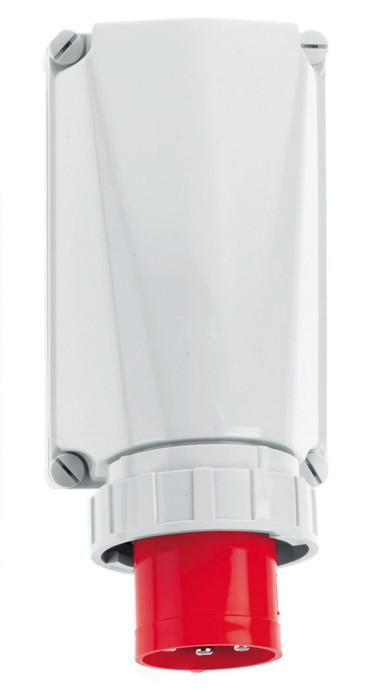

Вилка настенная 125A 5р(3P+N+PE) 6h 400V IP67 24202 I 24202-Bals Bals

Вилка настенная/силовая 125A 5P 400V IP67 от Bals (артикул 24202-bals) предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Её прочная конструкция и высокий уровень защиты делают её подходящим решением для промышленных объектов, где важна безопасность и долговечность.

Назначение и область применения

Эта вилка используется для подключения трёхфазного оборудования с заземлением, работающего при напряжении до 400 В и токе до 125 А. Подходит для стационарной установки на стену в местах, где требуется частое подключение и отключение силовой нагрузки. Применяется на заводах, на стройплощадках, в цехах с оборудованием: сварочные аппараты, насосы, компрессоры, конвейеры, станки с ЧПУ.

Технические характеристики

• Максимальный ток: 125 А - выдерживает длительную нагрузку без перегрева;
• Напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземление (PE);
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра;
• Тип подключения: винтовой зажим - позволяет надёжно закрепить провода сечением до 50 мм2;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам;
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного касания;
• Оrientация подключения: наклонная - удобна для подключения кабеля снизу, предотвращает скопление воды в гнезде;
• Цвет: красный - стандартизированная цветовая маркировка для силовых соединений.

Совместимость и монтаж

Вилка совместима с розетками того же типа: 5P, 125 A, IP67, с аналогичным расположением контактов. Для монтажа используйте стеновые кронштейны или штробу с последующей заделкой. Убедитесь, что посадочное отверстие соответствует габаритам вилки - внешний диаметр корпуса составляет около 90 мм. Кабель подключается через боковой вход, который герметизируется резиновым уплотнителем. Перед первым включением проверьте затяжку винтов - они должны быть плотными, но без излишнего усилия, чтобы не повредить медные жилы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2, которые регламентируют безопасность штепсельных соединителей для промышленного использования. Конструкция исключает возможность включения под нагрузкой благодаря дизайну механизма. Цветовое исполнение (красный) соответствует нормам для силовых цепей. Наличие заземления обеспечивает защиту от поражения током при пробое изоляции.

Преимущества

• Высокая степень защиты IP67 - работает даже в дождь, пыльных цехах и на открытых площадках;
• Наклонная ориентация - препятствует попаданию влаги внутрь при вертикальном положении;
• Винтовые зажимы - позволяют использовать кабели большего сечения, чем в пружинных вариантах;
• Чёткая маркировка контактов - минимизирует ошибки при подключении;
• Красный цвет - легко отличим от бытовых элементов, снижает риск неквалифицированного вмешательства.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное погружение;
• Работает только при температуре от -25C до +55C - не рекомендован для экстремально холодных условий;
• Не подходит для подключения устройств с током выше 125 А - возможен перегрев и выход из строя;
• Пластиковый корпус не выдерживает ударных нагрузок - не применяйте там, где есть риск механических повреждений;
• Не совместим с розетками других серий или брендов, если не соблюдены точные геометрические параметры контактов.

Примеры использования

• Подключение сварочного аппарата на стройке - устойчива к пыли и влаге;
• Запитка насосной станции в открытом колодце - защита от брызг и грязи;
• Силовой разъём на конвейере в пищевом цеху - легко моется, не впитывает влагу;
• Переносной генератор на объекте - надёжное соединение при частом использовании.

Практические советы

• Выбирайте кабель с сечением не менее 25 мм2 для тока 125 А - меньшее сечение вызовет нагрев;
• Проверяйте соответствие номера контакта на вилке и розетке перед подключением - особенно важно для заземления;
• После монтажа протестируйте соединение тестером на замыкание между фазами и землёй;
• При эксплуатации в условиях вибраций периодически проверяйте затяжку винтов - они могут ослабнуть;
• Артикул 24202-bals - это тот же продукт, что и 24202; различие только в формате кодирования - выбирайте любой.
