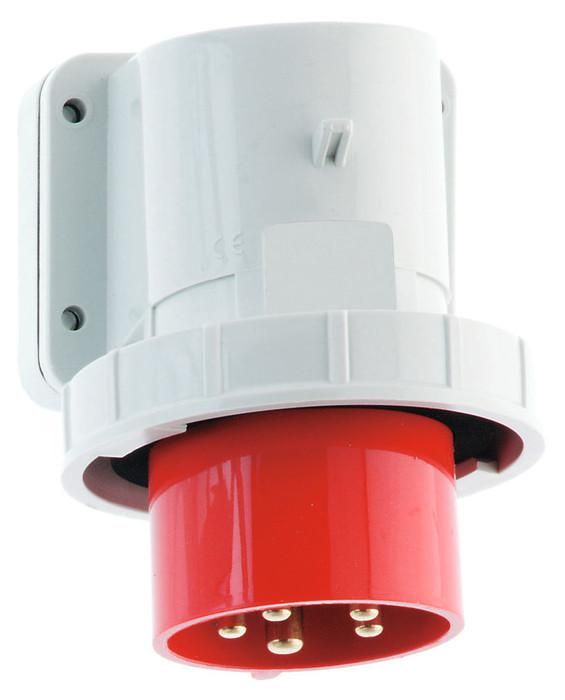

Вилка настенная 32A 5р(3P+N+PE) 6h 400В IP67 I 2402-Bals Bals

Вилка настенная/силовая 32А 5P 400В IP67 от Bals — надёжное соединение для мощного трёхфазного оборудования, рассчитанная на работу в сложных условиях. Артикулы 2402 и 2402-bals подходят для промышленной автоматизации, где важна защита от пыли и влаги.

Назначение и область применения

Эта вилка предназначена для подключения трёхфазных устройств с заземлением, работающих при напряжении до 400 В и токе до 32 А. Подходит для промышленного оборудования: станков, компрессоров, насосов, конвейеров, сварочных аппаратов. Благодаря высокой степени защиты IP67, её можно устанавливать в цехах с повышенной влажностью, на открытых площадках или там, где возможны брызги воды и попадание пыли.

Технические характеристики

• Максимальный ток: 32 А — выдерживает нагрузки типичных промышленных потребителей;
• Напряжение: 400 В — соответствует стандартному трёхфазному сетевому напряжению в Европе и России;
• Количество полюсов: 5 — три фазы (L1, L2, L3), один ноль (N), один заземление (PE);
• Степень защиты: IP67 — полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Тип подключения: винтовые клеммы — удобны для многожильных и одножильных проводов, обеспечивают прочное соединение;
• Материал корпуса: пластик — устойчив к механическим воздействиям и химическим средам;
• Положение заземляющего контакта: 6 часов — контакт расположен внизу, что снижает риск случайного замыкания при установке;
• Ориентация подключения: наклонная — позволяет легко подключать штекер под углом, экономя место;
• Цвет: красный — стандартизированная цветовая маркировка для силовых соединений, повышает видимость и безопасность.

Совместимость и монтаж

Вилка совместима с любыми штепсельными разъёмами типа CEE 400V/32A 5P, соответствующими стандарту IEC 60309. Для монтажа требуется закрепить её на стене с помощью крепёжных отверстий в корпусе. Убедитесь, что посадочное место имеет достаточную жёсткость — вибрация оборудования может ослабить крепления. Присоединяйте провода строго по цветовой маркировке: L1 — коричневый, L2 — чёрный, L3 — серый, N — синий, PE — жёлто-зелёный. Натяжение проводов не допускается — используйте кабельные вводы или гофру для фиксации.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Конструкция исключает возможность включения под нагрузкой благодаря дизайну контактов и форме корпуса. Красный цвет сигнализирует о высоком напряжении, предупреждая о риске поражения током. Не применяйте вилку в местах с постоянным погружением в воду — IP67 не гарантирует длительную герметичность при непрерывном контакте с жидкостью.

Преимущества

• Высокая степень защиты IP67 обеспечивает долгую службу даже в запылённых и влажных помещениях;
• Наклонная ориентация упрощает подключение в ограниченном пространстве;
• Винтовые клеммы позволяют использовать провода различного сечения без специальных инструментов;
• Чёткая цветовая маркировка и расположение заземления снижают вероятность ошибок при монтаже;
• Ударопрочный пластиковый корпус устойчив к перепадам температур и агрессивным средам.

Ограничения применения

• Не предназначен для работы при температурах ниже -25 °C — материал становится хрупким;
• Запрещено применять в взрывоопасных зонах — отсутствует взрывозащита;
• Не рекомендуется для частого отсоединения под нагрузкой — это сокращает срок службы контактов;
• Не используется в системах с переменным напряжением выше 400 В — есть риск пробоя изоляции.

Примеры использования

• Подключение трёхфазного станка с ЧПУ в металлообрабатывающем цехе;
• Разъём для питания воздушного компрессора на автосервисе;
• Временное питание насосной группы на строительной площадке;
• Связь между генератором и оборудованием на выставке или мероприятии на открытом воздухе.

Практические советы

• Перед первым подключением проверьте соответствие фаз и заземления тестером — неверное подключение может повредить оборудование;
• При монтаже используйте кабель с сечением не менее 4 мм² — для тока 32 А меньшее сечение недопустимо;
• Не затягивайте винты слишком сильно — это может повредить медные контакты внутри;
• Регулярно осматривайте контакты на окисление и следы нагрева — особенно важно в условиях высокой влажности;
• Артикулы 2402 и 2402-bals отличаются лишь партией производства — функционально идентичны.
