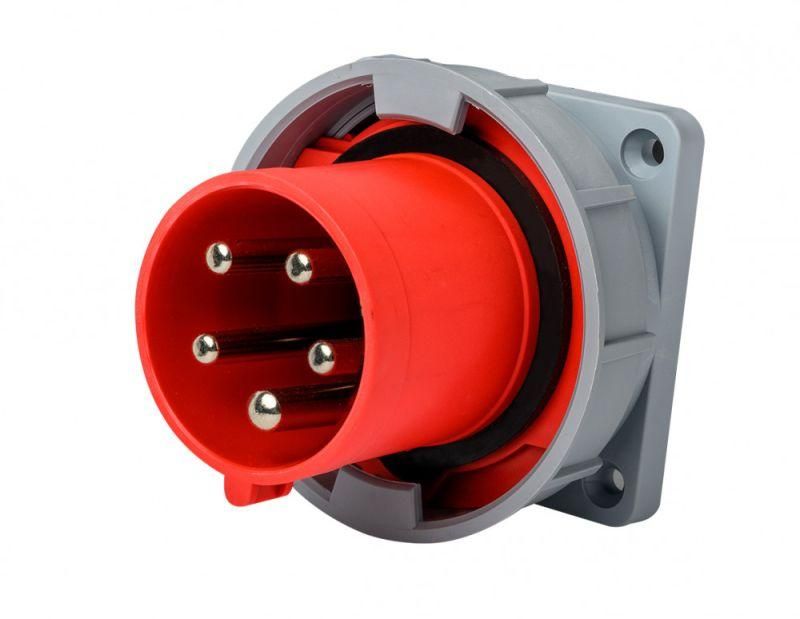

Вилка для скрытой проводки 3Р+РЕ+N 32А 380В IP67 ВЩ-103 | 26242DEK DEKraft APC

Вилка для скрытой проводки 3P+PE+N 32A 380V IP67 ВЩ-103 от DEKraft — это промышленный разъём с высокой степенью защиты, предназначенный для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Артикул 26242dek соответствует серии ВЩ-103 и используется в стационарных и временных системах электроснабжения.

Назначение и область применения

Вилка для скрытой проводки 3P+PE+N 32A 380V IP67 ВЩ-103 применяется для подключения трёхфазного оборудования с заземлением и нулевым проводником. Подходит для монтажа в распределительных щитах из пластика или металла, где требуется скрытый способ установки. Часто используется в строительстве, на производственных линиях, в специализированном автотранспорте, на объектах с временными энергосистемами и в местах с агрессивной средой.

Технические характеристики

• Номинальный ток: 32 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В AC)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 (полная защита от пыли и кратковременного погружения в воду до 1 метра)
• Тип разъёма: CEE 625W (стандарт IEC 60309)
• Оrientация заземляющего контакта: 6 часов (горизонтально вниз)
• Подключение: винтовые клеммы
• Материал корпуса: термостойкий полиамид (самозатухающий)
• Кабельный ввод: уплотнительная гайка для фиксации кабеля различного сечения
• Гарантия: 3 года

Совместимость и монтаж

Вилка для скрытой проводки 3P+PE+N 32A 380V IP67 ВЩ-103 совместима с розетками того же типа CEE 625W. Устанавливается в подготовленные ниши внутри распределительных щитов. Для монтажа необходимо:

• Закрепить корпус в стенке щита через резьбовое крепление (не входит в комплект);
• Пропустить кабель через уплотнительную гайку и затянуть её для герметизации;
• Подключить жилы к винтовым клеммам: L1, L2, L3, N, PE — согласно цветовой маркировке;
• Проверить момент затяжки винтов — перетягивать нельзя, чтобы не повредить контактные площадки.

Не используйте кабели с внешним диаметром меньше 8 мм или больше 16 мм — уплотнительная гайка обеспечивает плотное прилегание только в этом диапазоне.

Безопасность и стандарты

Вилка для скрытой проводки 3P+PE+N 32A 380V IP67 ВЩ-103 соответствует требованиям IEC 60309 и имеет сертификаты на соответствие безопасности электрооборудования. Корпус изготовлен из самозатухающего материала, который не распространяет горение. Все токоведущие элементы защищены от коррозии, что гарантирует долгую работу даже в агрессивных средах.

Преимущества

• Высокая механическая прочность корпуса — выдерживает удары и нагрузки на производстве.
• Устойчивость к УФ-излучению — не желтеет и не хрупнет на открытом воздухе.
• Контакты рассчитаны на 50 000 циклов подключения — подходят для частых операций.
• Защелкивающаяся конструкция предотвращает случайное отсоединение.
• Сальник позволяет использовать кабели разного сечения без дополнительных переходников.
• Все детали — антикоррозийные, в том числе винты и пружины.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP67 допускает лишь кратковременное воздействие.
• Не работает при температуре ниже -25 °C и выше +60 °C — материал корпуса теряет эластичность.
• Не совместим с разъёмами других типов (например, CEE 623W или CEE 627W) — отличаются количеством полюсов и формой штырей.
• Не рекомендуется для использования в взрывоопасных зонах — отсутствует взрывозащита Ex.

Примеры использования

• Электроинструмент на стройплощадках — подключение бетономешалок, болгарок, насосов.
• Передвижные мастерские и ремонтные пункты — питание сварочных аппаратов.
• Автопоезда и спецтехника — внутренняя проводка для питания лебёдок, освещения, контрольных систем.
• Распределительные щиты на заводах — скрытая установка в металлоконструкциях для доступа обслуживающего персонала.

Практические советы

• Выбирайте кабель с медными жилами сечением 4–6 мм² — оптимально для 32 А при нормальной температуре окружающей среды.
• Перед первым подключением проверьте правильность подключения PE и N — неверное подключение опасно!
• При монтаже в щите оставляйте свободное место вокруг вилки — теплоотвод важен при длительной нагрузке.
• Не используйте смазку на контактах — она снижает проводимость и привлекает пыль.
• При замене старого разъёма — обязательно отключите питание и проверьте отсутствие напряжения тестером.
