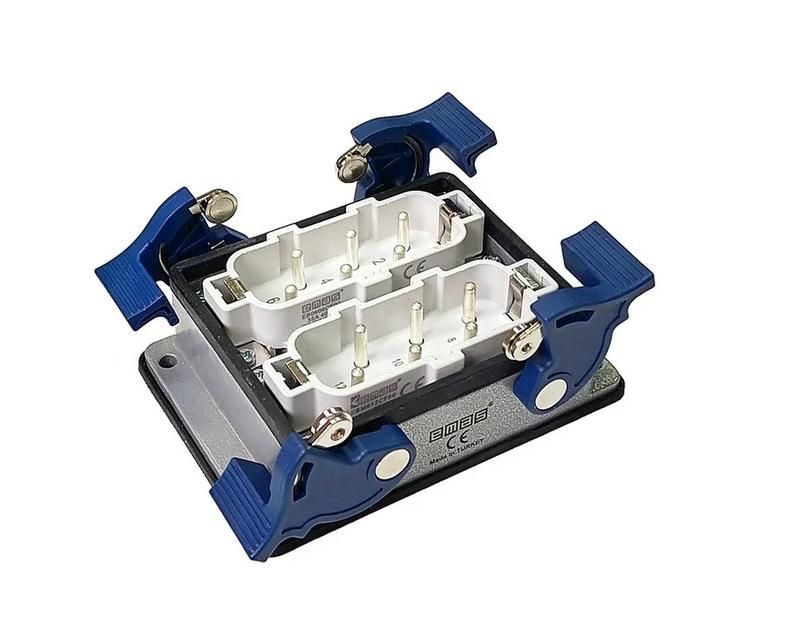

Вилка низкая 4-фиксатора 12п 35А EMAS EBM612FM44

Вилка 4-полюсная 12P 35A, нижний ввод, IP65, металлический кожух со штепселем (монтаж на перегородке) от бренда EMAS с артикулом ebm612fm44 - это промышленный разъём для надёжного подключения оборудования в условиях повышенной запылённости, влаги и механических нагрузок. Подходит для стационарной установки на панелях и перегородках.

Назначение и область применения

Эта вилка предназначена для подключения мощного промышленного оборудования, требующего устойчивого электрического контакта и защиты от внешних воздействий. Применяется там, где важна безопасность и долговечность: на станках, конвейерах, системах автоматизации, в цехах с высокой влажностью или пылевой средой. Разъём обеспечивает коммуникацию между оборудованием и силовой сетью через 4 рабочих полюса и заземление (4P+PE).

Технические характеристики

• Число полюсов: 4 рабочих + заземление (4P+PE), всего 12 контактных позиций
• Номинальный ток: 10 А и 16 А (по двум режимам согласно DIN EN 61984)
• Номинальное напряжение: до 250 В и 400 В переменного тока
• Импульсное выдерживаемое напряжение: 6 кВ
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочая температура: от –40 C до +125 C
• Материал корпуса: металлический кожух с прочным штепселем
• Сопротивление изоляции: не менее 10 МОм
• Устойчивость к воспламенению: класс V0 по UL94
• Механическая стойкость: минимум 500 циклов вставления/извлечения
• Тип ввода: нижний - провода заходят снизу, удобно для монтажа в щитах
• Фиксация: четырёхроликовый замок - предотвращает случайное расцепление

Совместимость и монтаж

Вилка совместима с соответствующими розетками того же стандарта (DIN EN 61984) и серийными решениями EMAS. Устанавливается на перегородку или панель с помощью крепёжных отверстий в корпусе. Диаметр отверстия для монтажа - 60 мм. Для правильной сборки используйте только кабели с подходящим сечением: для 16 А - не менее 2,5 мм2, для 10 А - 1,5 мм2. Обязательно соблюдайте полярность и подключение PE-проводника к заземляющему контакту.

Безопасность и стандарты

Произведено в соответствии с требованиями DIN EN 61984 - европейского стандарта для промышленных разъёмов. Соответствует нормам безопасности по UL94 (класс V0 - самозагасание пламени). Конструкция исключает доступ к токоведущим частям при подключенном устройстве благодаря защищённому штепселю и плотному закрыванию после фиксации.

Преимущества

• Высокая степень защиты IP65 позволяет использовать в сложных условиях - на открытых площадках, в цехах с мойкой, в холодильных камерах
• Металлический корпус повышает механическую прочность и экранирует помехи
• Четырёхроликовый фиксатор гарантирует надёжную фиксацию даже при вибрациях
• Широкий диапазон рабочих температур делает её пригодной для использования в суровом климате
• Нижний ввод снижает риск перегиба кабелей и упрощает трассировку внутри шкафов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не равнозначен IP67/IP68
• Максимальный ток - 16 А; использование выше этого значения недопустимо, даже если указано “35A” в названии - это маркетинговое обозначение максимальной возможной нагрузки для всей серии, но конкретный разъём рассчитан на 16 А
• Не используется в взрывоопасных зонах - отсутствует сертификат Ex
• Подходит только для AC-сетей, не для DC-систем

Примеры использования

• Подключение промышленного станка с ЧПУ к сети 400 В
• Разъём питания насосной станции в пищевой промышленности
• Автоматическая линия с частотником, работающая в условиях влажности и пыли
• Переносной модуль управления на производственной линии с быстрой заменой

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 16 А нужен автомат C16
• Закручивайте клеммы с усилием, указанным в документации - переусиливать нельзя, чтобы не повредить контакты
• При использовании в местах с вибрацией рекомендуется применять контргайки или герметичные хомутики на входе кабеля
• Не применяйте смазки или антикоррозийные составы на контактах - они нарушают проводимость
• Проверяйте целостность уплотнителей при каждом обслуживании - повреждённый уплотнитель снижает уровень IP65
