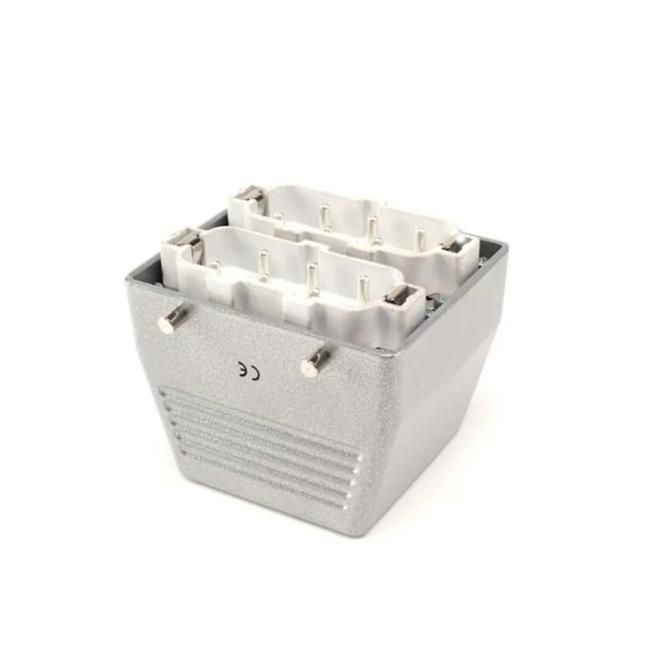

Вилка 12 полюсов 35А EMAS EBM612FU30

Вилка 12 полюсов 35А с металлическим кожухом и верхним вводом PG21 (артикул ebm612fu30, бренд EMAS) предназначена для надёжного подключения силовых цепей в жестких условиях - где важна защита от пыли, влаги и механических воздействий.

Назначение и область применения

Эта вилка используется для подключения оборудования, требующего высокой степени защиты и устойчивости к перегрузкам. Подходит для промышленной автоматизации: станков, конвейеров, систем управления, насосов и другого оборудования, работающего в агрессивной среде. Разъём обеспечивает безопасное соединение с заземлением и применяется там, где обычные бытовые разъёмы недостаточно прочны или защищены.

Технические характеристики

• Число полюсов: 12 (включая заземление PE)
• Номинальный ток: до 16 А (по стандарту DIN EN 61984); максимальная нагрузка - 35 А (для кратковременных режимов)
• Номинальное напряжение: 250 В (для 10 А) и 400 В (для 16 А)
• Импульсное выдерживаемое напряжение: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочая температура: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Горючесть: класс V0 по UL94 - материал самозатухающий
• Тип ввода: верхний, через резьбовой патрубок PG21
• Конструкция: металлический корпус, контактная группа типа “папа” (штекер)
• Конфигурация контактов: 4P+E, 10, 16, 24, 32 (2×16), 48 (2×24) + PE - гибкая компоновка под нужды системы

Совместимость и монтаж

Вилка совместима с кабелями, имеющими внешний диаметр 10–14 мм, соответствующий резьбе PG21. Для монтажа требуется предварительно подготовить кабель: снять изоляцию, зафиксировать жилы в клеммах, затем вставить в корпус и затянуть фланец PG21. Корпус крепится к стенке или раме болтами (не входят в комплект). Убедитесь, что кабель имеет достаточную гибкость и термостойкую изоляцию - особенно при работе на пределе температур.

Безопасность и стандарты

Произведено в соответствии с требованиями DIN EN 61984 - международным стандартом для промышленных разъёмов. Соответствие классу горючести V0 по UL94 гарантирует, что материал не распространяет пламя. Высокое импульсное напряжение (6 кВ) обеспечивает защиту от скачков напряжения. Все материалы сертифицированы для работы в промышленной среде.

Преимущества

• Металлический корпус повышает долговечность и экранирует помехи
• Высокая степень защиты IP65 позволяет использовать в сырых, пыльных и открытых помещениях
• Широкий диапазон рабочих температур - подходит для холодных цехов и нагреваемых зон
• Удобный верхний ввод PG21 упрощает прокладку кабеля и снижает риск перегиба
• Поддержка нескольких конфигураций контактов (до 48+PE) даёт гибкость при проектировании
• Механическая стойкость более 500 циклов - подходит для частого подключения/отключения

Ограничения применения

• Не предназначен для постоянной эксплуатации при токе выше 16 А - превышение может вызвать перегрев
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рассчитана на погружение в воду - IP65 не обеспечивает герметичность при длительном погружении
• Требуется точное соответствие диаметра кабеля резьбе PG21; использование слишком толстого или тонкого провода нарушает защиту
• Не рекомендовано для мобильных устройств с частыми вибрациями без дополнительной фиксации

Примеры использования

• Подключение панели управления к станку ЧПУ в металлообработке
• Соединение датчиков и исполнительных механизмов на конвейере в пищевой промышленности
• Внешнее питание насосной установки на открытом воздухе
• Оборудование с частым обслуживанием, где необходима быстрая замена модулей

Практические советы

• Перед первым подключением проверьте соответствие номеров контактов в вилке и розетке - неверная коммутация может повредить оборудование
• При использовании в условиях повышенной влажности регулярно осматривайте резьбу PG21 и уплотнители - они должны быть сухими и целыми
• Для многожильных кабелей используйте наконечники - это повысит надёжность контакта и продлит срок службы
• Не затягивайте фланец PG21 чрезмерно - можно повредить резьбу или уплотнение
• При необходимости замены - используйте оригинальные запчасти EBMA, чтобы сохранить степень защиты IP65
