Розетка верхнийй ввод 12 полюсов 2х(4х80А+2х16А) EMAS EBM812PU30

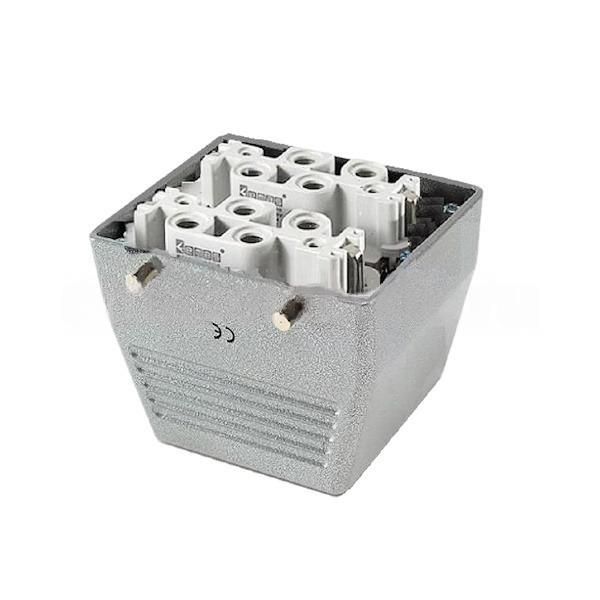

Розетка EMAS ebm812pu30 - это промышленная соединительная система на 12 полюсов с двойной нагрузкой: четыре цепи по 80 А и две по 16 А, защищённая корпусом IP65 и оснащённая верхним вводом кабеля через зажим PG 21. Подходит для подключения тяжёлых потребителей на объектах с высокими требованиями к защите от пыли и влаги.

Назначение и область применения

Розетка EMAS ebm812pu30 предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости, сырости или внешнего воздействия. Она используется там, где требуется одновременно питание нескольких устройств с разными токовыми нагрузками - например, крупный двигатель и вспомогательные контроллеры. Применяется на заводах, в цехах, на строительных площадках, в портах и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Число полюсов: 12 (2×(4×80 А + 2×16 А)) - то есть восемь контактов на 80 А и четыре на 16 А;
• Степень защиты: IP65 - полностью герметична против пыли и устойчива к струям воды из любого направления;
• Тип ввода: верхний, с зажимом PG 21 - позволяет фиксировать кабель с наружным диаметром до 21 мм;
• Конструкция: съёмный кожух и внутреннее гнездо обеспечивают безопасную работу при подключении/отключении;
• Материал корпуса: термостойкий пластик, выдерживающий механические удары и перепады температур;
• Напряжение: рассчитана на использование в сетях до 690 В переменного тока (по типовым нормам для таких розеток);
• Температурный диапазон: от -25 C до +60 C (стандарт для промышленных изделий EMAS).

Совместимость и монтаж

Розетка EMAS ebm812pu30 совместима с штепсельными вилками того же типа и класса защиты. Для установки требуется закрепить её на стену или панель с помощью болтов, предусмотренных конструкцией. Кабель вводится сверху через зажим PG 21 - перед монтажом проверьте его наружный диаметр: он должен соответствовать допускам +-0,5 мм. Гнездо внутри корпуса обеспечивает точное позиционирование вилки, исключая перекосы. Убедитесь, что все провода правильно распределены между группами 80 А и 16 А - смешивание может вызвать перегрузку.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309 для промышленных соединений. Конструкция предотвращает случайное отключение под нагрузкой благодаря механической блокировке. Наличие кожуха снижает риск доступа к токоведущим частям при работе. Электрическая изоляция выполнена в соответствии с классом II - двойная изоляция, без необходимости заземления корпуса.

Преимущества

• Объединяет два уровня мощности в одном устройстве - экономит место и упрощает проводку;
• Защита IP65 позволяет использовать в открытых помещениях и на улице без дополнительных коробов;
• Зажим PG 21 надёжно фиксирует кабель, исключая выдергивание даже при вибрации;
• Съёмный кожух даёт возможность обслуживать розетку без демонтажа всей системы;
• Удобная форма гнезда минимизирует риск неверного подключения вилки.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68;
• Не рекомендуется применять в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители);
• Максимальный ток 80 А действителен только при соблюдении условий охлаждения - длительная работа на пределе требует хорошего воздушного потока;
• Не совместима с бытовыми вилками или другими стандартами (например, Schuko, CEE 7);
• PG 21 не поддерживает кабели меньше 8 мм - для тонких проводов нужен другой зажим.

Примеры использования

• Подключение станка с двигателем 55 кВт (через 80 А) и системой управления (через 16 А);
• Энергоснабжение конвейера с насосом и датчиками в пищевой промышленности;
• Переносной источник питания для сварочных аппаратов на стройплощадке;
• Питание компрессора и автоматики в воздуховоде на производстве.

Практические советы

• Перед первым подключением проверьте соответствие токов нагрузки каждой группы - не превышайте 80 А на один контакт и 16 А на второй;
• При монтаже затягивайте зажим PG 21 равномерно - переусилие повредит изоляцию кабеля;
• Регулярно осматривайте контакты на предмет окисления - особенно в сырых условиях;
• Если розетка работает в условиях вибраций, используйте контргайки или антивибрационные прокладки;
• Для удобства обслуживания сохраняйте схему подключения - цветовая маркировка проводов должна соответствовать группам 80 А и 16 А.
