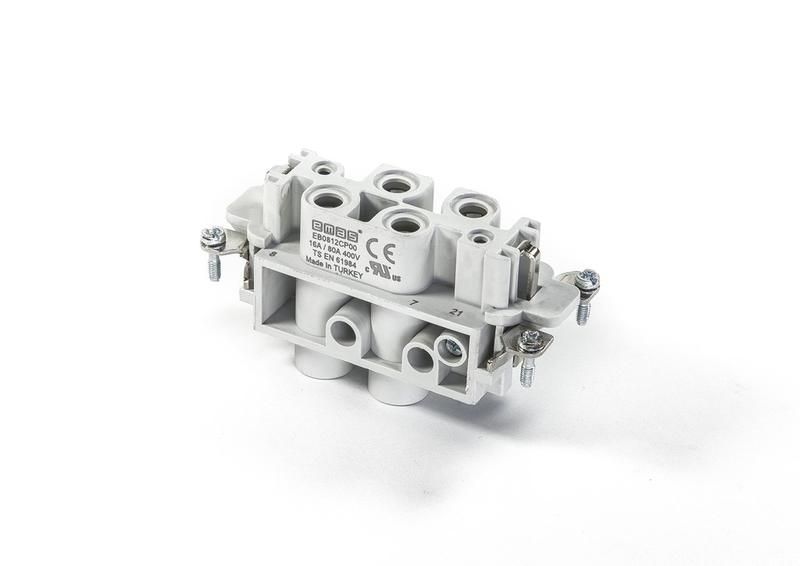

Гнездо 8 полюсов 80А; 4 полюса 16А EMAS EB0812CP00

Гнездо 8 полюсов 80 А, 4 полюса 16 А от EMAS с артикулом eb0812cp00 предназначено для надёжного соединения силовых цепей в промышленном оборудовании. Это компактный разъём с комбинированной нагрузкой: четыре контакта на 80 А и четыре на 16 А, что позволяет передавать мощные токи и управляющие сигналы через один корпус.

Назначение и область применения

Это гнездо используется там, где требуется одновременно подключить высокомощные устройства (например, двигатели, нагреватели) и низкомощную аппаратуру управления (датчики, контроллеры). Подходит для станков, конвейеров, систем автоматизации, сварочного оборудования и других промышленных установок. Гнездо eb0812cp00 обеспечивает быстрое и безопасное подключение/отключение без инструментов.

Технические характеристики

• Общее количество полюсов: 12 (8+4)
• Четыре контакта рассчитаны на максимальный ток 80 А
• Четыре контакта рассчитаны на максимальный ток 16 А
• Рассчитано на использование с разъёмом на 12 полюсов
• Поддерживает конфигурацию: 2 × (4×80 А + 2×16 А) - то есть два таких гнезда можно использовать параллельно в одной системе
• Материал контактов: медный сплав с серебряным покрытием
• Корпус: термостойкий пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

Гнездо eb0812cp00 совместимо исключительно с соответствующими штекерными разъёмами того же типа - 12-полюсными, с распределением 8+4. Установка осуществляется путём фиксации в панель с отверстием подходящего размера. Для правильного монтажа проверьте посадочные размеры корпуса до сверления отверстий. Кабеля подключаются винтовыми зажимами - используйте провода сечением, соответствующим токовой нагрузке: для 80 А - минимум 25 мм2, для 16 А - 2,5–4 мм2. Не допускается перегрузка по току одного из контуров.

Преимущества

• Интеграция двух уровней тока в одном устройстве снижает число разъёмов и упрощает сборку
• Увеличенная плотность контактов экономит место на панели
• Высокая механическая прочность корпуса выдерживает вибрации и удары в условиях производства
• Фиксация штекера защищена от случайного отключения

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендовано применение вне помещений без защиты от осадков и прямого солнца
• Запрещён контакт с химически активными жидкостями (кислоты, щёлочи, растворители)
• Максимальная температура окружающей среды - 60 C; выше - возможна деформация корпуса

Примеры использования

• Станок с ЧПУ: 80 А - питание главного двигателя, 16 А - управление охлаждением и сменой инструмента
• Конвейерная линия: 80 А - приводы роликов, 16 А - датчики положения и световые индикаторы
• Сварочный комплекс: 80 А - основной ток сварки, 16 А - система охлаждения и контроль напряжения

Практические советы

• Перед первым подключением проверьте соответствие номеров контактов между гнездом и штекером - неверная коммутация повредит оборудование
• При использовании двух гнёзд по схеме 2 × (4×80 А + 2×16 А) соблюдайте баланс нагрузки между группами
• Регулярно осматривайте контакты на окисление - особенно важны контакты 80 А, так как они работают под большой нагрузкой
• Не применяйте смазки или антикоррозийные составы на контактах - это может вызвать перегрев и потерю проводимости
• Гнездо eb0812cp00 от EMAS требует периодического обслуживания каждые 6–12 месяцев в условиях постоянной эксплуатации
