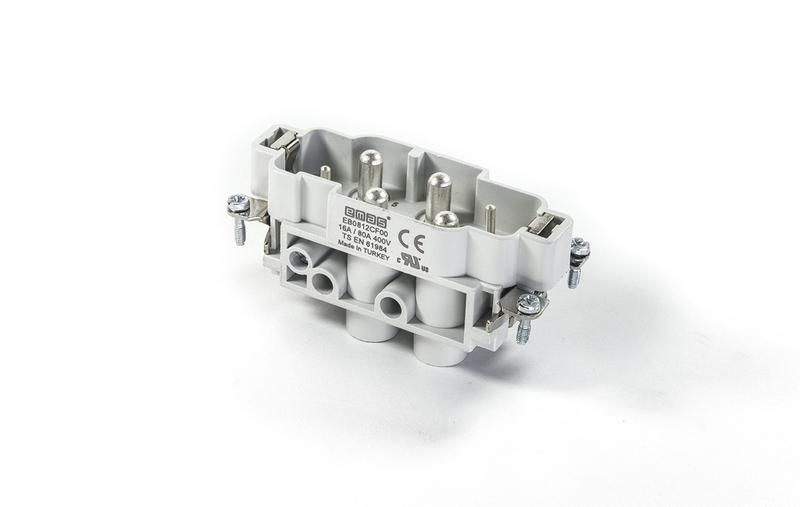

Штепсель 6 полюсов 4х80А; 2х16А (7-12) EMAS EB0812CF00

Штепсель 6 полюсов 4x80А, 2x16А (7-12) для разъема 12 полюсов от бренда EMAS - это соединительный элемент для мощных электрических цепей, предназначенный для надёжного подключения оборудования через 12-полюсный разъём. Артикул eb0812cf00 обеспечивает передачу тока на высоких нагрузках, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

Этот штепсель используется для подключения устройств, требующих одновременной передачи большого тока и управления сигналами. Он встраивается в систему с 12-полюсным разъёмом, где четыре контакта рассчитаны на ток до 80 А, а два - на 16 А. Подходит для питания двигателей, нагревательных элементов, контроллеров и других компонентов на производстве, в энергоемком оборудовании и на транспорте.

Технические характеристики

• Количество полюсов: 6 (из них 4 - силовые, 2 - сигнальные)
• Номинальный ток: 4 × 80 А, 2 × 16 А
• Тип контактов: соответствует 12-полюсному разъёму (позиции 7–12)
• Материал контактов: медный сплав с серебряным покрытием
• Рабочее напряжение: до 690 В переменного тока (AC)
• Стандартная температурная устойчивость: от –25 C до +85 C

Совместимость и монтаж

Штепсель совместим только с разъёмами, имеющими выводы на позициях 7–12. Установка выполняется путём вставки в гнездо 12-полюсного разъёма. Каждый контакт фиксируется механически - не требуется пайка. Для подключения проводов используются зажимы с болтовым креплением. Обязательно проверьте соответствие сечения провода: для 80 А рекомендовано сечение не менее 25 мм2, для 16 А - минимум 2,5 мм2. Неправильный выбор провода снижает безопасность и срок службы.

Преимущества

• Высокая плотность контактов позволяет уменьшить количество внешних соединений
• Устойчивые к вибрации и перегрузкам контакты обеспечивают долгую работу в условиях производства
• Интеграция в существующие системы с 12-полюсными разъёмами без доработки кабеля
• Металлическая корпусная часть защищает от случайного отсоединения

Ограничения применения

• Не предназначен для работы в средах с повышенной коррозийной активностью (например, химические цеха без защиты)
• Не следует использовать вне допустимого температурного диапазона - риск деформации изоляции
• Запрещено применять с разъёмами, отличными от 12-полюсных с позициями 7–12 - возможна потеря контакта или повреждение
• Не поддерживает частое подключение/отключение более 500 циклов без контроля состояния контактов

Примеры использования

• Подключение двигателя постоянного тока 75 кВт к частотному преобразователю
• Связь между пультом управления и исполнительным механизмом на конвейере
• Разводка питания и управления в сварочных аппаратах
• Оборудование для автоклининга с высокой мощностью насосов и нагревателей

Практические советы

• Перед установкой проверьте целостность контактов - окисление снижает проводимость
• Используйте термостойкий кабель с классом изоляции H (до 180 C) для силовых линий 80 А
• После первого запуска проверьте затяжку клемм через 24 часа - металл может слегка осесть
• Для обслуживания отключите питание и используйте инструмент с изолированными ручками
• Если вы заменяете старый штепсель - сравните номера позиций в разъёме: EB0812CF00 работает только на 7–12
