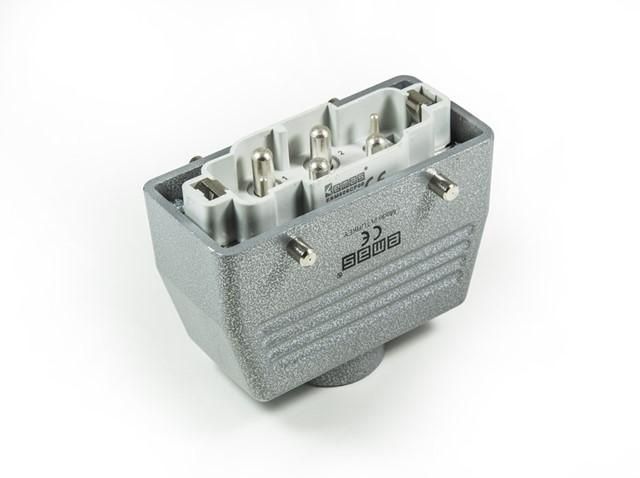

Вилка верхнийй ввод 6 полюсов 4х80А+2х16А EMAS EBM806FU30

Вилка вводная верхняя 6 полюсов 4x80А + 2x16А от EMAS с артикулом ebm806fu30 предназначена для надёжного подключения мощного оборудования к трёхфазной сети с дополнительным однополюсным контуром для управления или освещения. Металлический корпус и степень защиты IP65 делают её подходящей для тяжёлых условий эксплуатации на производстве.

Назначение и область применения

Эта вилка используется для подключения стационарного оборудования, требующего высокой мощности и дополнительного слаботочного канала. Подходит для станков, сварочных аппаратов, конвейеров, систем автоматизации и других устройств, где нужна отдельная цепь управления или сигнализации. Установка выполняется вверху щита или на стене - благодаря верхнему типу ввода упрощается прокладка кабеля сверху.

Технические характеристики

• Количество полюсов: 6 (4 основных + 2 вспомогательных)
• Номинальный ток основных контактов: 80 А
• Номинальный ток вспомогательных контактов: 16 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип кабельного ввода: PG 21 - совместим с кабелями внешним диаметром 13–19 мм
• Материал корпуса: металл - обеспечивает механическую прочность и экранирование
• Тип соединения: штепсельный - быстрый и надёжный контакт без инструментов

Совместимость и монтаж

Вилка ebm806fu30 совместима с соответствующими розетками того же типа и класса защиты. Для установки требуется подготовить отверстие в панели под крепление корпуса. Кабель вводится через резьбовой ввод PG 21 - перед затяжкой убедитесь, что он плотно прилегает к оболочке провода. Напряжение питания - до 415 В переменного тока (трёхфазная сеть 380/400 В). Не используйте с постоянным током - вилка рассчитана исключительно на переменный ток.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для электрооборудования в условиях повышенной запылённости и влажности. Конструкция защищает от случайного прикосновения к токоведущим частям. Соответствие стандартам IEC 60309 подтверждено испытаниями на герметичность и термостойкость.

Преимущества

• Металлический кожух выдерживает удары, вибрацию и перегрузки - идеально для промышленных зон
• IP65 позволяет использовать в помещениях с мойкой, на открытых площадках или рядом с технологическими процессами, где есть брызги
• Разделение токов: 80 А для силового контура и 16 А для управления повышает безопасность и снижает риск перегрева
• Штепсельный механизм обеспечивает быстрое подключение и отключение без демонтажа

Ограничения применения

• Не предназначен для работы в средах с агрессивными химикатами - металл не покрыт антикоррозийным слоем
• PG 21 не подходит для кабелей меньше 13 мм или больше 19 мм - выбирайте правильный диаметр
• Запрещено применять в взрывоопасных зонах - отсутствует сертификат Ex
• Не рекомендуется для мобильного оборудования - жёсткая фиксация и верхний ввод ограничивают гибкость

Примеры использования

• Подключение станка ЧПУ: 4×80 А - питание двигателя, 2×16 А - управление панелью и световой индикацией
• Сварочный пост: основной ток - для дуги, вспомогательный - для системы охлаждения
• Линия конвейера: три фазы - привод, два контакта - сигналы аварии и включения лампы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля нагрузке - для 80 А минимум 16 мм2 медного провода
• При закручивании PG 21 не переусердствуйте - можно повредить резьбу или оболочку кабеля
• Обязательно заземлите корпус вилки через отдельный контакт - это обязательное требование безопасности
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление снижает надёжность
• Если вам нужна более компактная модель - рассмотрите аналоги с нижним вводом; если важнее защита от химикатов - выбирайте пластиковый корпус с IP66/IP67
