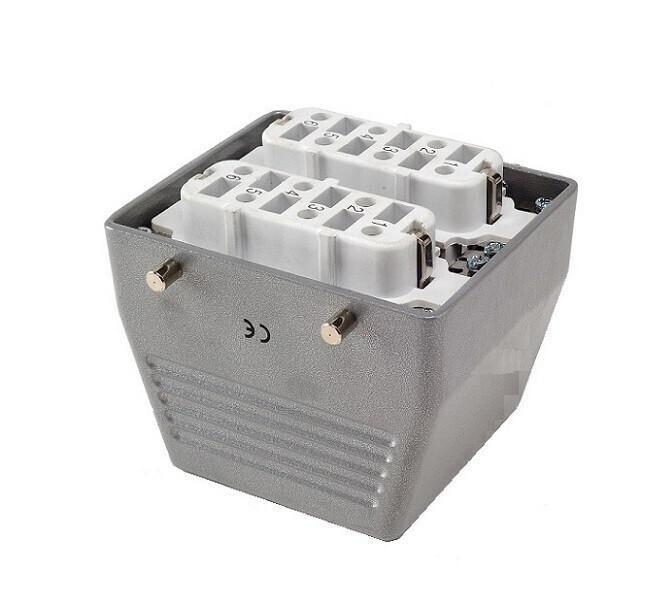

Розетка 12 полюсов 35А EMAS EBM612PU30

Розетка 12 полюсов 35 А с металлическим кожухом и верхним вводом PG 21 (артикул ebm612pu30, бренд EMAS) предназначена для надёжного подключения многожильных силовых цепей в условиях повышенной запылённости и влажности. Подходит для промышленного оборудования, где требуется одновременное подключение нескольких проводов с высокой нагрузкой.

Назначение и область применения

Эта розетка используется там, где необходимо безопасно соединить до 12 проводов с током до 35 А. Металлический корпус защищает контакты от механических повреждений и внешних воздействий. Применяется на производстве, в цехах, на конвейерах, у станков, насосных установках и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Число полюсов: 12
• Номинальный ток: 35 А
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды из любого направления
• Тип ввода: верхний, с резьбой PG 21 - позволяет закрепить кабель с наружным диаметром до 21 мм
• Материал корпуса: металл - обеспечивает прочность и долговечность
• Конструкция: фиксируемый контактный модуль внутри защитного кожуха

Совместимость и монтаж

Розетка ebm612pu30 совместима с кабелями, имеющими наружный диаметр до 21 мм, которые можно зажать через резьбовой ввод PG 21. Для монтажа требуется предварительно просверлить отверстие в стенке щита или панели подходящего диаметра - размер ввода определяет необходимую посадочную площадь. Крепление осуществляется с помощью гайки на резьбе PG 21. Убедитесь, что все жилы кабеля соответствуют допустимому сечению для тока 35 А - обычно это медные провода от 4 до 6 мм2, в зависимости от температурных условий.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электрооборудованию для промышленного использования. Степень защиты IP65 гарантирует работу в средах с пылью, брызгами воды и перепадами температур. Корпус из металла снижает риск возгорания при перегрузках. Напряжение не указано - применяйте только в сетях с напряжением, соответствующим нормам для 35 А/12 полюсов (обычно до 500 В переменного тока).

Преимущества

• Высокая плотность контактов - 12 полюсов в одном компактном устройстве
• Металлический кожух устойчив к ударным нагрузкам и деформациям
• Защита IP65 позволяет использовать в сырых, пыльных и открытых помещениях
• Верхний ввод PG 21 упрощает прокладку кабеля сверху, удобен при монтаже на панелях
• Удобная сборка: контакты фиксируются внутри корпуса, исключается случайное расхождение проводов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP68
• Не рекомендуется для использования в агрессивных химических средах - металл может подвергаться коррозии
• Не имеет встроенной защиты от перегрузок или короткого замыкания - требует внешней автоматической защиты
• Подходит только для кабелей с наружным диаметром ≤21 мм; более толстые кабели не войдут в ввод PG 21

Примеры использования

• Подключение нескольких двигателей к одному частотному преобразователю
• Распределение питания между несколькими датчиками и исполнительными механизмами на конвейере
• Фиксированное подключение клемм в шкафах управления станков с ЧПУ
• Объединение сигналов и питания в системах автоматизации с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и тока нагрузки - превышение 35 А вызывает перегрев
• Затягивайте ввод PG 21 равномерно, чтобы не повредить уплотнение и не нарушить герметичность
• При использовании в холодных условиях учитывайте возможную потерю эластичности уплотнителей - периодически проверяйте состояние
• Для обслуживания открутите крышку корпуса - внутренние контакты доступны без демонтажа всей розетки
• Если нужна защита от вибраций - дополнительно используйте хомуты или антивибрационные прокладки вокруг ввода
