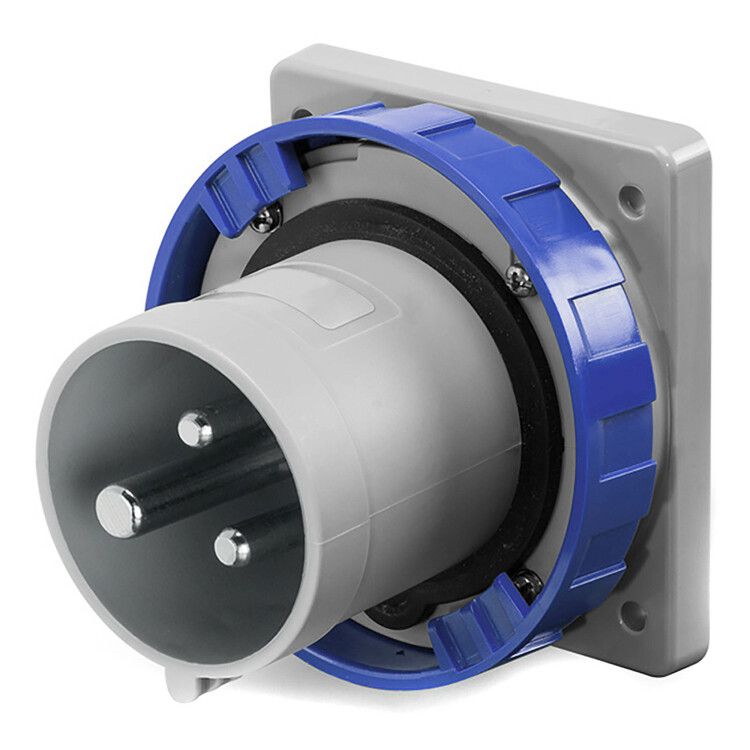

Вилка панельная прямая IP67 125А 2P+E 250В | DIS24612593 DKC ДКС

Вилка панельная прямая IP67 125А 2P+E 250В от бренда DKC (ДКС), артикул dis24612593, предназначена для надёжного подключения стационарного оборудования к сети переменного тока. Эта модель из серии Quadro обеспечивает безопасную работу в условиях повышенной запылённости и влаги, особенно там, где требуется высокая нагрузка - до 125 А.

Назначение и область применения

Вилка панельная прямая IP67 125А 2P+E 250В устанавливается на стену, щит или раму для создания фиксированной точки подключения. Она применяется там, где необходимо подсоединить оборудование большой мощности: промышленные станки, насосы, конвейеры, сварочные аппараты, системы автоматизации. Подходит для постоянного использования в цехах, на складах, в энергоёмких объектах - где важна отказоустойчивость и долговечность соединения.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 230 В (переменный ток AC)
• Частота: 50–60 Гц - совместима с сетями России и Европы
• Количество полюсов: 3 (2P+E) - два фазных контакта и один заземляющий
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - позволяет закрепить провода сечением 16–50 мм2
• Ориентация: прямая - вывод кабеля перпендикулярно поверхности монтажа
• Конструкция: панельная - крепится болтами через отверстия в корпусе
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и температурным колебаниям
• Цвет: синий - соответствует стандарту CEE для промышленных разъёмов
• Положение заземления: 6 часов - контакт расположен внизу, как в типовой схеме IEC 60309
• Устойчивость к нагреву: GWFI +960C - материал не горит при контакте с раскалёнными элементами

Совместимость и монтаж

Вилка панельная прямая IP67 125А 2P+E 250В совместима с розетками стандарта CEE 125A, 2P+E, в том числе моделями серии Quadro. Для установки требуются отверстия в панели диаметром около 60 мм - проверьте посадочный размер перед монтажом. Кабель подключается через винтовые зажимы: затягивайте их равномерно, чтобы избежать деформации контактов. Убедитесь, что сечение жилы находится в пределе 16–50 мм2 - меньшие или большие провода не обеспечат надёжного соединения. Монтаж выполняйте при отключенном питании. После установки проверьте герметичность уплотнителей - они должны плотно прилегать к кабелю.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309 для промышленных разъёмов. Сертифицировано по требованиям безопасности EN 60309-2. Высокая степень защиты IP67 и термостойкость материала (GWFI +960C) снижают риск возгорания при перегрузках или замыканиях. Цветовое оформление (синий) указывает на номинальное напряжение 200–250 В, что исключает случайное подключение к другим системам.

Преимущества

• Высокая прочность корпуса - выдерживает удары, вибрацию и химические среды
• Герметичная конструкция - работает даже в сырых помещениях, на открытых площадках
• Надёжный винтовой зажим - минимизирует риск ослабления контакта при длительной эксплуатации
• Совместимость с сериями Quadro - можно использовать в комплексных решениях одной линейки
• Легко обслуживается - доступ к клеммам после снятия крышки

Ограничения применения

• Не предназначен для частого подключения/отключения - рассчитана на стационарное использование
• Не следует применять в средах с постоянным погружением в воду - IP67 допускает лишь временное воздействие
• Не подходит для подключения кабелей сечением менее 16 мм2 или более 50 мм2 - возможен перегрев или плохой контакт
• Не рекомендовано использовать в местах с постоянным воздействием открытого пламени или расплавленного металла

Примеры использования

• Подключение промышленного станка с мощностью 30 кВт к распределительному щиту
• Фиксированный вход питания для конвейерной линии в пищевой промышленности
• Точка подключения сварочного аппарата на ремонтной базе
• Электроснабжение насосной группы в канализационном узле с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 16–50 мм2
• При установке в металлическую панель обязательно заземлите корпус через крепёж
• Не перетягивайте винты - это может повредить медные контакты
• Проверяйте состояние уплотнительных колец каждые 6–12 месяцев - при трещинах заменяйте
• Для удобства обслуживания комбинируйте эту вилку с аналогичными розетками серии Quadro - система будет единообразной и легко диагностируемой
