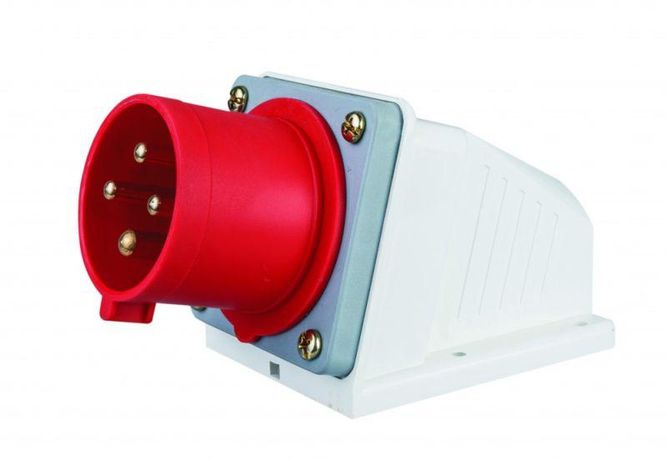

Вилка стационарная 3Р+РЕ 32А 380В IP44 ВС-103 DEKraft 26161DEK APC

Вилка стационарная 3P+PE 32A 380V IP44 ВС-103 от DEKraft - надёжное соединение для мощного оборудования в условиях повышенной запылённости и влажности. Артикул 26161dek соответствует серийному решению ВС-103, предназначенным для временного подключения трёхфазных нагрузок до 32 А.

Назначение и область применения

Вилка стационарная 3P+PE 32A 380V IP44 ВС-103 используется для подключения переносного или мобильного электрооборудования к трёхфазной сети 380–415 В. Применяется там, где требуется быстрый и безопасный доступ к питанию: на стройплощадках, в цехах, на складах, в аэропортах, портах, на станциях зарядки электромобилей и в сельском хозяйстве. Подходит для питания сварочных аппаратов, насосов, компрессоров, конвейеров и других устройств с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать оборудование мощностью до ~22 кВт при 380 В
• Количество полюсов: 4 (3 фазы + PE) - обеспечивает полноценное трёхфазное подключение с защитным заземлением
• Номинальное напряжение: 400 В (рабочий диапазон 380–415 В AC) - совместима с европейскими и большинством промышленных сетей
• Степень защиты: IP44 - защищает от брызг воды и частиц пыли размером более 1 мм
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить провода сечением до 6 мм2
• Тип монтажа: на поверхность - крепится болтами к стене, щиту или раме
• Материал корпуса: полиамид (огнестойкий пластик) - устойчив к механическим повреждениям и УФ-излучению
• Угол подключения: наклонный - снижает риск перегиба шнура и облегчает подключение в ограниченном пространстве
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE 524, обеспечивает правильную ориентацию при подключении
• Ресурс контактов: до 50 000 циклов подключения/отключения - долговечность для частых операций

Совместимость и монтаж

Вилка 3P+PE 32A 380V IP44 ВС-103 совместима с розетками серии ВС-103 того же типа (CEE 524). Для установки используйте два крепёжных отверстия на корпусе. Монтаж выполняется на ровную, невоспламеняемую поверхность. Перед подключением проводов убедитесь, что сечение жил не превышает 6 мм2 - иначе контакт будет ненадёжным. После затяжки винтов проверьте прочность фиксации проводов легким потягиванием. Не допускается использование с другими типами разъёмов (например, CEE 416 или CEE 523).

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям стандарта IEC 60309-2 для промышленных разъёмов. Конструкция исключает случайное отсоединение благодаря защелкивающему механизму. Корпус выполнен из самозатухающего полиамида, устойчивого к возгоранию. Гальванизированные медные контакты обеспечивают минимальное переходное сопротивление и устойчивость к окислению.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и вибрацию на стройплощадках
• Защита от пыли и брызг (IP44) - работает в сырых и пыльных средах без потери функциональности
• Наклонный угол входа - экономит место и предотвращает перегиб кабеля
• Застёжка-фиксатор - исключает самопроизвольное отключение даже при нагрузке
• Долгий срок службы контактов - до 50 тысяч циклов - снижает необходимость замены

Ограничения применения

• Не предназначена для постоянного стационарного подключения - рекомендовано использовать как временное решение
• Не подходит для помещений с постоянным погружением в воду - IP44 не гарантирует герметичность при длительном воздействии жидкости
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита (Ex-класс)
• Не совместима с однофазными или двухполюсными розетками - требует точного соответствия типу разъёма

Примеры использования

• Подключение сварочного аппарата на стройке через гибкий кабель
• Электропитание насосной группы на водоканале
• Временный источник питания для освещения на территории аэропорта
• Зарядная станция для электрокаров на парковке
• Питание тепловых пушек на складе зимой

Практические советы

• Перед первым использованием проверьте соответствие напряжения сети (380–415 В) и тока нагрузки (не выше 32 А)
• При монтаже используйте кабели с медными жилами - алюминий не рекомендуется из-за риска ослабления контакта
• Не затягивайте винты слишком сильно - можно повредить резьбу в пластиковом корпусе
• Регулярно осматривайте контакты на предмет нагрева, оплавления или окисления - особенно после работы под максимальной нагрузкой
• Храните вилку ВС-103 в сухом месте - даже при IP44 длительное хранение во влажной среде снижает срок службы
• Выбирайте розетку той же серии - сочетание ВС-103 с другими моделями может вызвать некорректное соединение или потерю защиты
